InStallatIOn
Montage

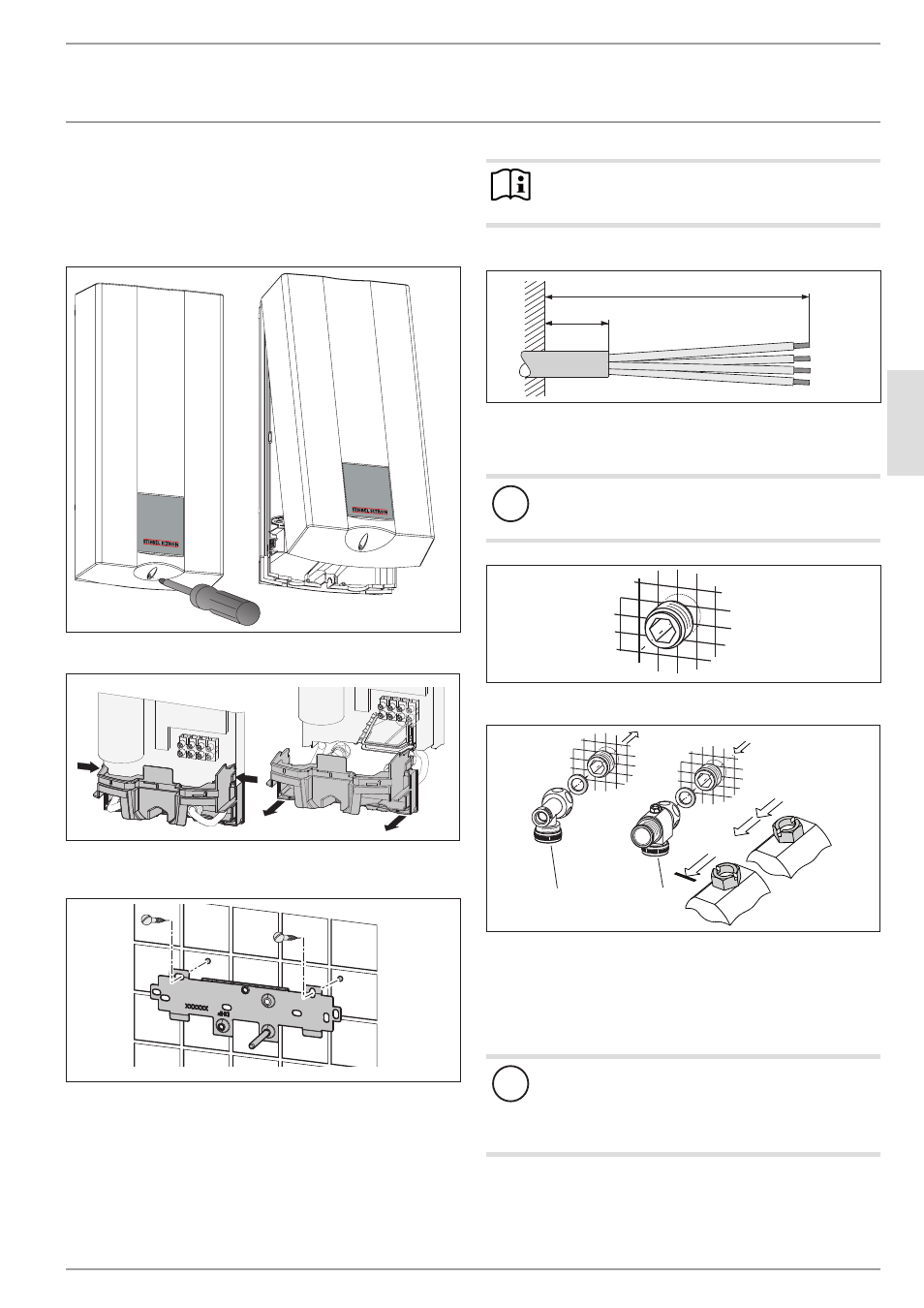

10. montage
Ce chapitre décrit le montage conformément aux réglages usine.
Pour les autres possibilités de montage, voir le chapitre Variantes
de montage.
26
�02
�02
�1
36
7
f f Ouvrez l’appareil.
26
�02
�02
�1
10
1
f f Appuyez sur les deux crochets d’arrêt puis tirez la partie
inférieure de la paroi arrière vers l’avant.
26
�0
2�
02
�0
81
0�
f f Marquez les trous à percer, voir le chapitre Données tech-
niques / Cotes et raccordements.
f f Percez les trous puis fixez le support d’accrochage à l’aide
de 2 vis et de 2 chevilles (vis et chevilles ne sont pas fournies
avec l’appareil).
Remarque.
Lors d’un montage avec des raccordements hydrauliques,
vous devez en plus fixer la paroi arrière avec une vis.
f f Montez le support d’accrochage.
160
≥ 30
26
�0
2�
02
�0
88
7
f f Ajutez le câble d’alimentation.
réalisation de raccordement hydraulique
!
Dommage matériel
Exécutez tous les travaux de raccordement et d’installa-
tion hydrauliques suivant les prescriptions.
26
�0
2�
02
�0
79
8
f f Étanchéifiez et vissez le manchon double.
1 2
26
�0
2�
02
�0
79
9
1 Raccord en T pour l’eau chaude sanitaire
2 Raccord en croix
f f Vissez le raccord en T et le raccord en croix sur le double rac-
cord avec chacun un joint plat.
montage du filtre
!
Dommage matériel
Le filtre doit être monté pour garantir le bon fonctionne-
ment de l’appareil.
f f Lorsque vous remplacez l’appareil, vérifiez que le
filtre est présent.
