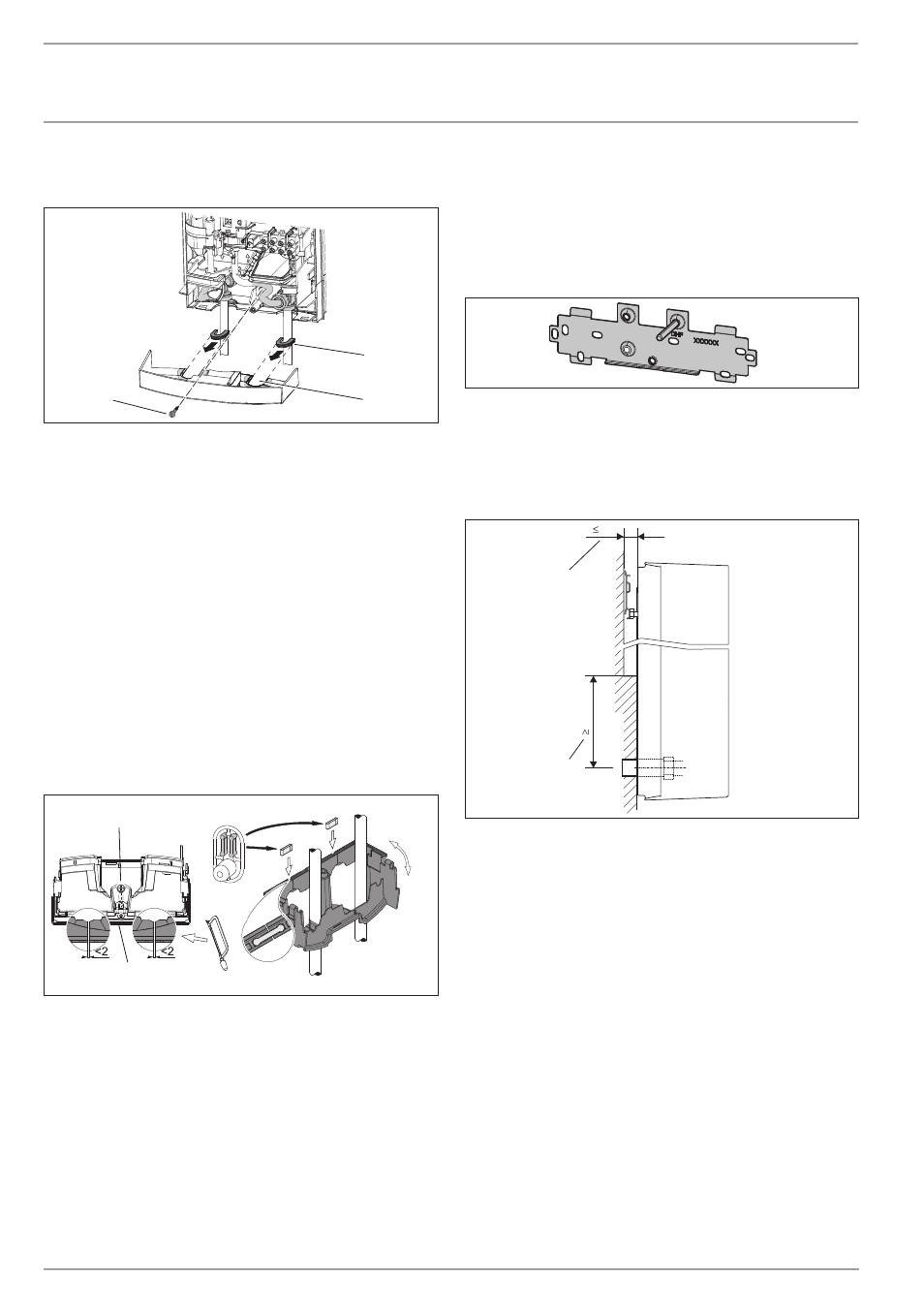

56 | HDB-E Si www.stiebel-eltron.com
instalaCe
montáž
Vodovodní instalace provedená na stěnu, montáž krytu
přístroje
2 3
1
26
�0
2�
02
�0
91
9
1 Vodicí průchodky víka
2 Otvor průchodky
3 Šroub
f f Proveďte čisté proražení průchodek do víka přístroje. Použij-
te případně pilník.
f f Nasaďte přiložené průchodky víka do otvorů pro průchodky.
f f Upevněte zadní stěnu dole pomocí šroubu. To platí i v přípa-
dě, že budete používat pružné (flexibilní) vodovodní systémy.
montáž spodního dílu zadní stěny
Při použití šroubových připojení na omítce (AP) lze spodní díl
zadní stěny namontovat i po upevnění armatury. Postupujte takto:
f f Rozřízněte spodní díl zadní stěny.
f f Namontujte spodní díl zadní stěny tak, že ho po stranách
ohnete a povedete přes trubku na omítce.
f f Zezadu nasaďte spojky do spodního dílu zadní stěny.
f f Zatlačte spodní díl zadní stěny do zadní stěny.
f f Upevněte spodní díl zadní stěny šroubem.
2
1
3
26
�0
2�
02
�1
08
0
1 Spodní díl zadní stěny
2 Dodané spojky
3 Šroub
Závěsná lišta při výměně přístroje
Stávající závěsnou lištu výrobce Stiebel Eltron můžete případně
použít při výměně přístroje (výjimkou je průtokový ohřívač DHF).
f f Prorazte zadní stěnu přístroje pro závitový svorník na již na-
montované závěsné liště.
Výměna zařízení DHF
26
�0
2�
02
�0
81
5�
f f Změňte polohu závitového svorníku na závěsné liště (závitový
svorník má samořezný závit).
f f Otočte závěsnou lištu o 180° a namontujte ji na stěnu (popis-
ka DHF je ve správné poloze ke čtení).
instalace na předsazených obkladech
11
0
20
26
�02
�02
�1
37
1
2
1
1 Minimální opěrná plocha přístroje
2 Maximální přesazení obkladů
f f Nastavte vzdálenost stěny a upevněte zadní stěnu upevňovací
páčku otočením doprava o 90°.
