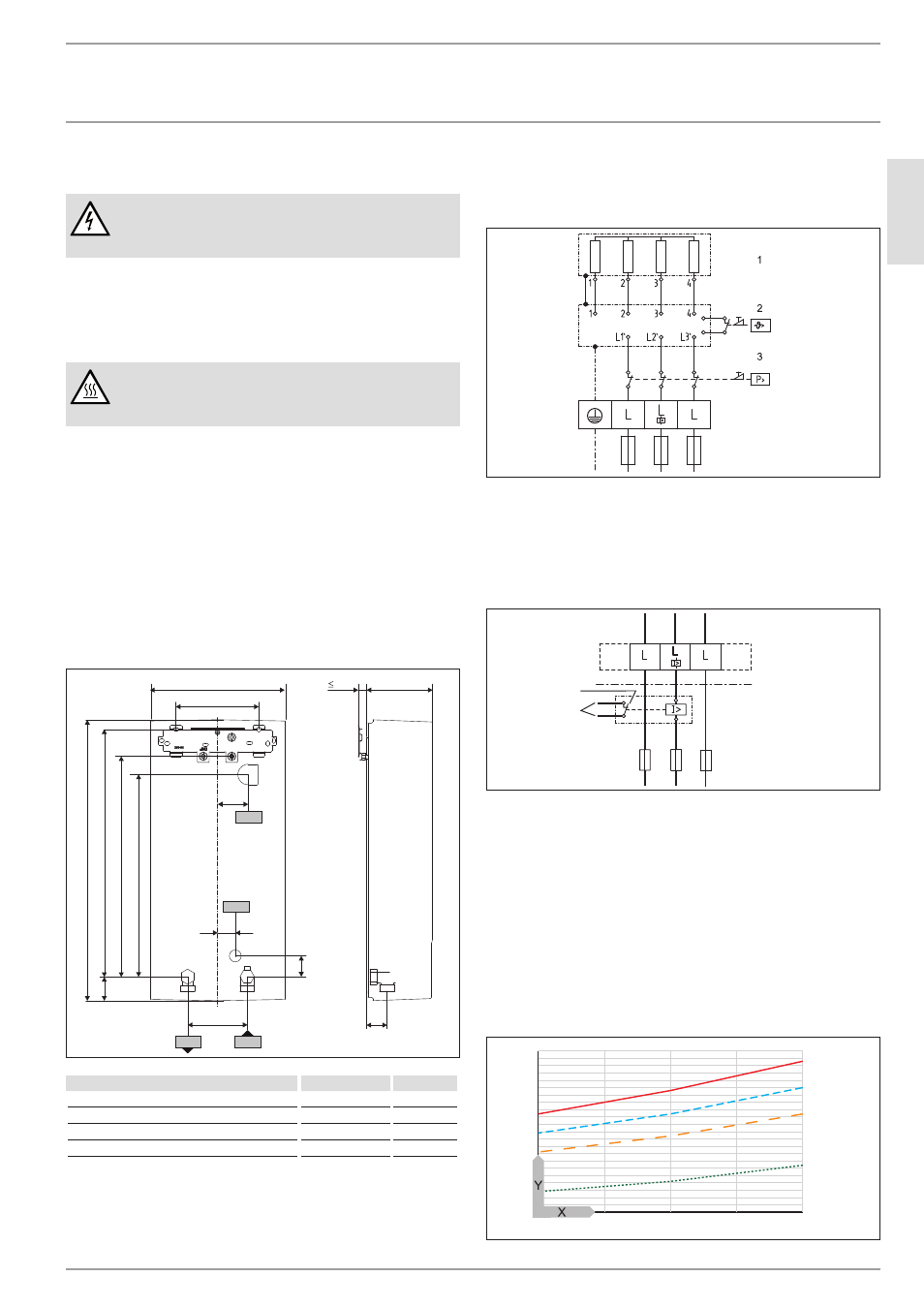

www.stiebel-eltron.com HDB-E Si | 13
InStallatIOn
Wartung
14. wartung
WARNUNG Stromschlag
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
gerät entleeren
Das Gerät können Sie für Wartungsarbeiten oder zum Schutz vor
Frost entleeren.
VORSICHT Verbrühung
Beim Entleeren des Gerätes kann heißes Wasser aus-
treten.
f f Schließen Sie das Absperrventil in der
Kaltwasser-Zulaufleitung.
f f Öffnen Sie die alle Entnahmeventile.
f f Lösen Sie die Wasseranschlüsse vom Gerät.
f f Lagern Sie ein demontiertes Gerät frostfrei, da sich Rest-
wasser im Gerät befindet, das gefrieren und Schäden ver-
ursachen kann.
15. technische daten
15.1 maße und anschlüsse
b02
c01 c06
47
0
100
41
4
40
117 20 225
140
35
36
8
30
338
47
b03
35
D
00000
23
60
9
b02 Durchführung elektrische Leitungen I
b03 Durchführung elektrische Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 1/2 A
c06 Warmwasser Auslauf Außengewinde G 1/2 A
15.2 elektroschaltplan
3/Pe ~ 380 - 400 V
85
�0
2�
02
�0
00
5
1 Blankdraht-Heizsystem
2 Sicherheitstemperaturbegrenzer
3 Sicherheitsdruckbegrenzer
Vorrangschaltung mit lastabwurfrelais (lr 1-a)
siehe auch Kapitel „Gerätebeschreibung / Zubehör“
85
�0
2�
02
�0
00
3�
2
1
1 Steuerleitung zum Schaltschütz des 2. Gerätes (z. B.
Elektrospeicherheizgerät).
2 Steuerkontakt öffnet beim Einschalten des
Durchlauferhitzers.
15.3 mischwassermenge / auslaufmenge
Die Werte sind auf eine Nennspannung von 400 V bezogen. Die
Mischwassermenge bzw. Auslaufmenge ist abhängig vom vor-
handenen Versorgungsdruck und der tatsächlich anliegenden
Netzspannung.
Nutztemperatur ca. 38 °C in der Dusche, für Handwäsche, Wannen-
füllung etc.
6 10 14
4
5
6
7
8
9
10
11
12
13
14
15
4
3
2
1
84
�0
2�
02
�0
03
