SeeSnake ® CounTPluS Cable-CounTeR
Obter medições consistentes
A chave para obter medições consistentes utilizando o CountPlus é garantir
que todo o cabo se encontra na bobina antes de ligar o sistema. Espere até
que o ecrã de inicialização desapareça antes de mover a cabeça da câmara
do arco. Esta operação demora aproximadamente 10 segundos.
Evite mover a bobina assim que tiver iniciado as suas medições.
Assegure-se de que as definições de comprimento do cabo, diâmetro do
cabo e tamanho do tambor estão correctas para o seu sistema.
Se o sistema for desligado ou perder alimentação eléctrica durante mais
de 10 a 20 segundos, o CountPlus pode reiniciar a zero o seu ponto-zero
do sistema de referência, e qualquer contagem de ponto-zero local será
perdida.
Ao bobinar o cabo no tambor, mantenha uma fricção uniforme no cabo para
garantir que não se acumula num só ponto no tambor.
Precisão em utilização geral, o resultado da distância do CountPlus terá uma
precisão com margem de 1 metro (3 pés). Esta precisão depende da tensão
do cabo, das configurações correctas da bobina, e de outros factores.
Para obter uma maior precisão:
1) Assegure-se de que a cabeça da câmara está no arco ou próxima
quando o instrumento é ligado. Isto garante que o cálculo de distância é
feito a partir de uma bobina completa.
2) Para medições a começarem de outro ponto que não a bobina, como,
por exemplo, a cabeça de um tubo de drenagem, reinicie o ponto
de “zero de sistema” premindo prolongadamente (> 3 segundos)
a tecla Zero, ou utilize a opção de “zero local” (premindo a tecla
Zero/seleccionar) brevemente, em vez de ligar o sistema com um
comprimento significativo de cabo já retirado.
Mensagens de erro
Um ícone “bateria esgotada” irá aparecer no arranque quando a bateria
CountPlus esgota.
Irá aparecer um sinal “+” após a medição de distância no ecrã, caso
a distância medida exceda o comprimento de cabo seleccionado na
instalação.
Substituir a bateria
O CountPlus tem a sua própria bateria de 3 volt CR2450, que é exposta
num suporte quando o CountPlus é aberto, ao remover os quatro parafusos
que fixam o compartimento à cobertura e baixando o compartimento. Esta
bateria deve ter um tempo de vida útil de vários anos.
Substituir a bateria:
1. Desligue o sistema e desligue-o da alimentação eléctrica.
2. Remova quatro parafusos que prendem o corpo do compartimento do
CountPlus à parte superior do CountPlus.

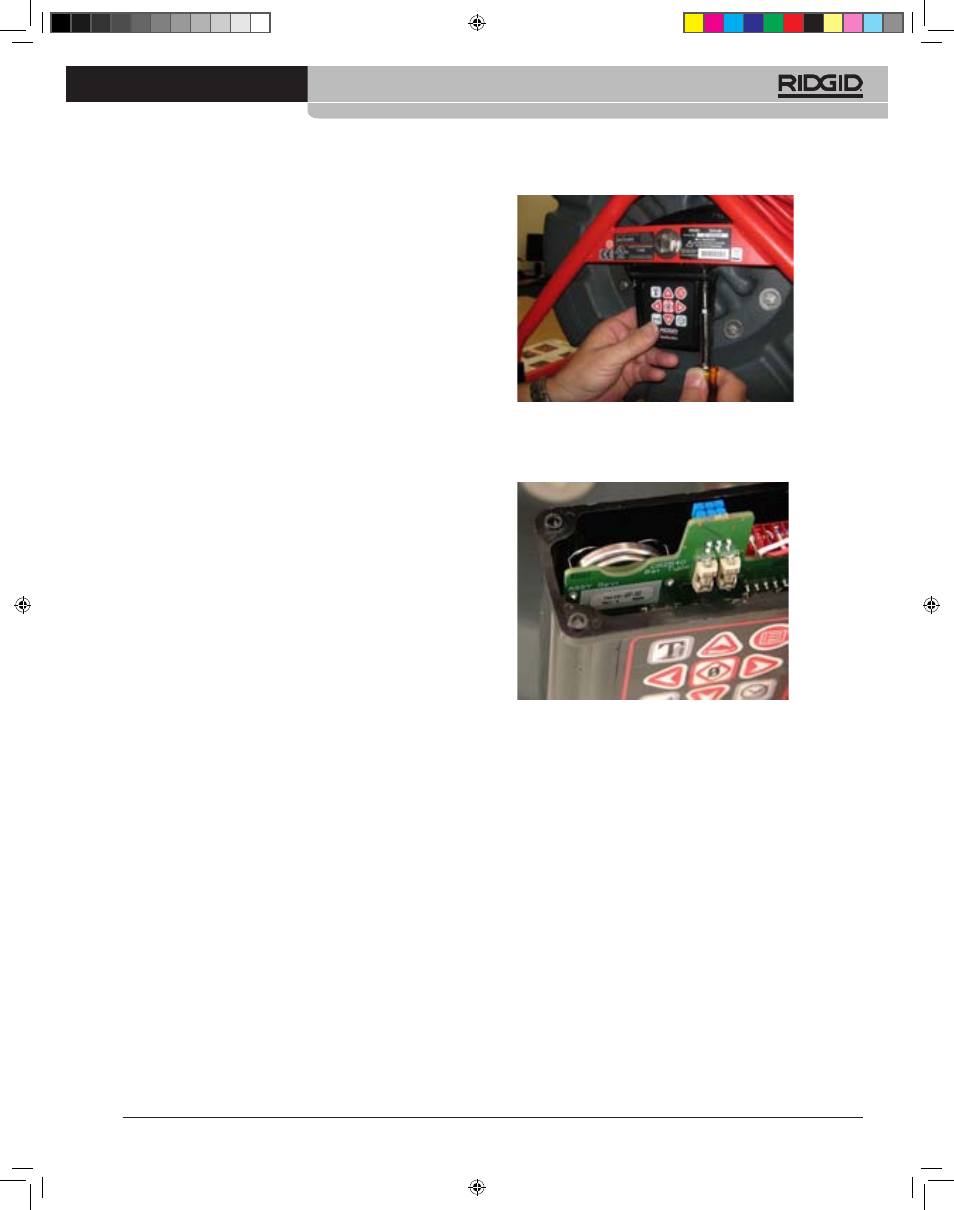

Figura 17: Remover o CountPlus
3. Ao baixar o compartimento do CountPlus verá uma ficha prateada
contendo uma bateria em forma de disco na parte inferior esquerda do
quadro de circuito.
Figura 18: CountPlus Bateria
4. Retire a bateria da ficha tendo o cuidado de notar a polaridade e substi-
tua com uma unidade idêntica, colocando o lado mais (+) do mesmo lado
que o original.
5. Realinhe cuidadosamente o compartimento com a parte superior,
certificando-se que a junta está alinhada correctamente, e volte a colocar
os quatro parafusos. Aperte os parafusos manualmente. Assegure-se de
que não apertou nenhum cabo ou junta ao instalar o compartimento.
6. Teste o CountPlus ligando a bobina à unidade de controlo de câmara.
Quando aparece a vista da câmara, a apresentação da data/hora e da
distância sobrepõe-se à imagem da câmara.
Nota: Quando se remove a bateria, perde-se a definição da hora. Para
redefinir a data e hora consulte “Definições de sistema”, na página 6.
Assistência e reparação
• A reparação de instrumentos de diagnóstico tem de ser efectuada
apenas por pessoal de reparação qualificado. Revisões ou manuten-
ção efectuada por pessoal não qualificado pode resultar em lesões.
• Proporcionar limpeza adequada. Não utilize detergentes líquidos ou de
aerossóis. Utilize um pano húmido para limpar.
• Efectue uma verificação de segurança. Depois de concluída qualquer
assistência ou reparação deste produto, peça ao técnico de assistência
para executar verificações de segurança para determinar se o produto
está em condições de operação.
