ConTadoR de Cable CounTPlus PaRa seesnake ®
para calcular la distancia lineal teniendo en cuenta el tamaño del carrete y el
tamaño y la longitud del cable.
El CountPlus fija su punto de referencia “cero del sistema” al encenderse,
después de verificar la configuración. Para obtener los resultados más
precisos, al encender la unidad el cable debería estar completamente dentro
del tambor y la cámara en el aro guía. De lo contrario, la medición puede
verse distorsionada por cierto grado de distensión del cable desplegado.
Obtención de mediciones coherentes
Lo fundamental para obtener mediciones coherentes con el CountPlus
es asegurarse de que todo el cable se encuentra enrollado en el carrete
antes de encender el sistema. Espere a que desaparezca la pantalla de
inicialización antes de sacar el cabezal de la cámara del aro guía. Tarda
unos 10 segundos.
No mueva el carrete una vez comenzadas las mediciones.
Asegúrese de que la configuración de la longitud y el diámetro del cable y el
tamaño del tambor es la correcta para su sistema.
Si el sistema está apagado o se queda sin alimentación durante más de
10-20 segundos, es posible que el CountPlus reinicie su punto de referencia
cero del sistema y, de haberlo, se pierda la medición desde el punto cero
local.
Al rebobinar el cable en el tambor, mantenga una fricción o resistencia
uniforme sobre el cable para que no se apelotone en el tambor.
Precisión En el uso normal, la distancia expresada por el CountPlus
tendrá una precisión de unos 3 pies (1 metro). Esta exactitud depende de la
tensión del cable, de la correcta configuración del carrete y de otros factores.
Para obtener la máxima precisión:
1) Compruebe que el cabezal de cámara está dentro del aro guía o cerca
al encender el sistema. Así, se garantiza que el cálculo de la distancia se
realice a partir de un carrete completo.
2) Para las mediciones que empiecen en un punto distinto del carrete,
como el principio de una tubería de desagüe, reinicie el punto “cero del
sistema” manteniendo pulsada la tecla Cero durante más de 3 segundos,
o bien opte por definir un punto “cero local” (pulsando brevemente la
tecla Cero / Seleccionar), para no tener que encender de nuevo la
unidad con una cantidad importante de cable desplegado.
Mensajes de error
Al encender el CountPlus, aparecerá un icono de una pila vacía si se ha
agotado la carga.
Detrás del valor de la medición aparecerá un signo “+” si la distancia medida
sobrepasa la longitud de cable seleccionada en la configuración.
Cambio de la pila
El CountPlus tiene su propia pila CR2450 de 3 voltios, sujeta por un portapi-
las, que se puede ver al abrir el CountPlus quitando los cuatro tornillos que
sujetan la carcasa a la tapa y sacando la carcasa. Esta pila debería tener
varios años de vida útil.
Para cambiar la pila:
1. Apague el sistema y desconéctelo.
2. Quite los cuatro tornillos que sujetan el cuerpo de la carcasa del
CountPlus a la parte superior.

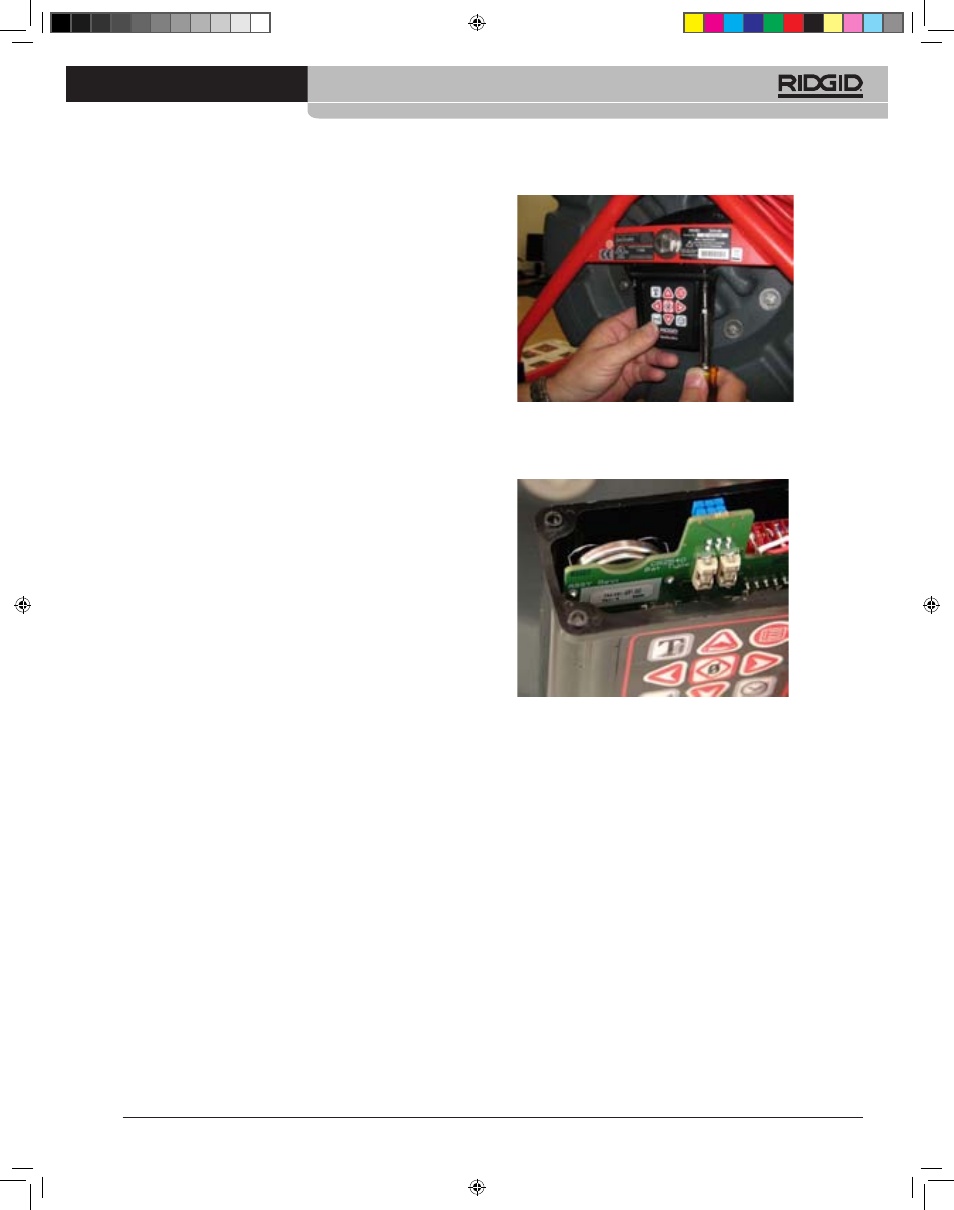

Figura 17: extracción del CountPlus
3. Al retirar la carcasa del CountPlus, verá un portapilas de plata que con-
tiene una pila de botón a la izquierda de la parte posterior de la tarjeta de
circuito.
Figura 18: pila del CountPlus
4. Extraiga la pila del portapilas prestando atención a la polaridad y
sustitúyala por una idéntica con la cara del polo positivo (+) orientada
igual que la pila original.
5. Vuelva a colocar con cuidado la carcasa con la parte superior, asegúrese
de que la junta queda bien centrada y fije de nuevo los cuatro tornillos.
Apriete los tornillos a mano hasta que queden firmes. Compruebe que no
haya quedado atrapado ningún hilo ni la junta al instalar la carcasa.
6. Realice una prueba con el CountPlus conectando el carrete a la unidad
de control de la cámara. Cuando aparezca la imagen de la cámara,
debería verse también la sobreimpresión de la fecha y la hora y la
distancia.
Nota: al extraer la pila, se pierde la configuración de la hora. Para volver a
configurar la fecha y la hora, véase el apartado “Configuración del sistema”
en la página 6.
Servicio técnico y reparaciones
• Las reparaciones del instrumento de diagnóstico deben encomen-
darse únicamente a personal técnico especializado. Las reparacio-
nes o el mantenimiento efectuados por personal técnico sin la formación
adecuada podrían causar lesiones.
• Limpie el instrumento adecuadamente. No use productos de limpieza
líquidos o aerosoles. Aplique un paño de limpieza húmedo.
• Realice una comprobación de seguridad. Después de cada proceso
de mantenimiento o reparación de este producto, solicite al técnico
