ŘÍDÍCÍ JEDNOTKA SEESNAKE
®
CountPlus

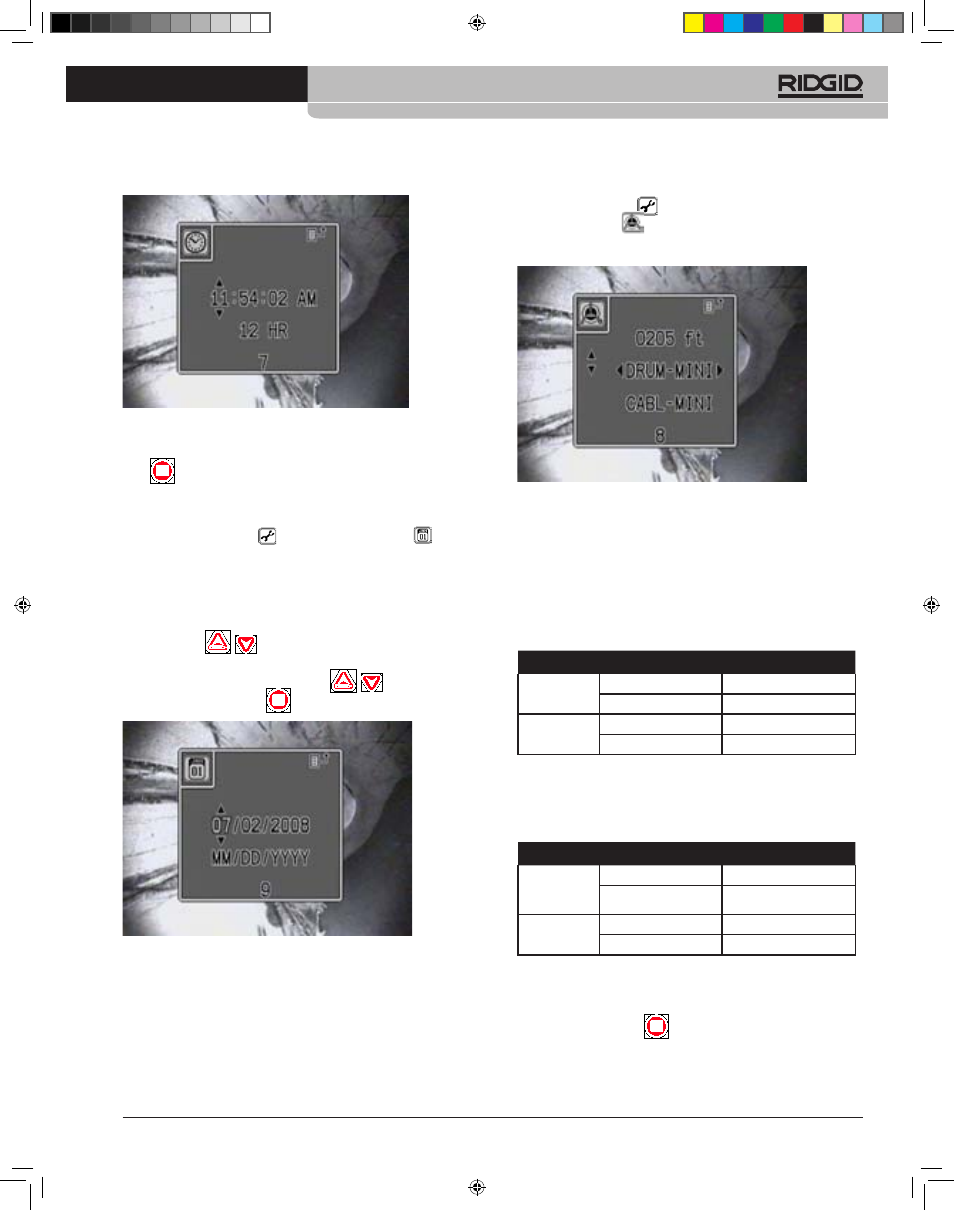

Obrázek 6: Obrazovka systémového času
Formát času může být 12hodinový nebo 24hodinový. Stisknutím tlačítka
Menu
proveďte nastavení a opusťte menu. Časovač automaticky
opustí menu po 10 sekundách nečinnosti.
Systémové datum
Když zobrazíte menu Nástroje
a přejdete na ikonu Kalendáře
,
zobrazí se ovládací panel Systémové datum. Zahrnuje nastavení formátu a
datový řetězec.
Formát zobrazení data lze nastavit jako měsíc, den a rok (MM/DD/YYYY)
nebo den, měsíc a rok (DD/MM/YYYY). Pomocí tlačítek se šipkou
zvýrazněte část měsíce nebo dne řetězce formátu a pomocí tlačítek šipka
nahoru nebo dolů
můžete přepínat formát mezi těmito dvěma
možnostmi. Pomocí tlačítek se šipkou zvýrazněte jednotlivé hodnoty řetězce
data a pomocí tlačítek šipka nahoru nebo dolů
nastavte správné
datum. Stisknutím tlačítka Menu
uložte změny a opusťte menu Datum.
Obrázek 7: Obrazovka systémového data
Nastavení cívky a kabelu
Nastavení správného typu cívky a kabelu je součástí nastavení jednotky
CountPlus tak, aby správně měřil ve spojení s konkrétním systémem
SeeSnake. Po první instalaci je třeba jednotku CountPlus nakonfigurovat na
velikost cívky a typ kabelu používané Vaší sestavou SeeSnake (Mini nebo
Standard).
1. Vyberte menu Nástroje
.
2. Vyberte ikonu cívky
.
3. Pomocí šipek nahoru a dolů se můžete pohybovat mezi třemi parametry
a pomocí šipek doprava a doleva nastavovat jejich hodnoty.
Obrázek 8: Nastavení cívky a typu kabelu
4. Přejděte na první řádek (Délka kabelu) a pomocí šipek doleva a doprava
zvyšte počitadlo na správný počet stop. Chcete-li měnit hodnoty rychleji,
stiskněte a podržte jednu ze šipek. Standardní délky pro dodávané
sestavy SeeSnake Mini a Standard jsou uvedeny v následující tabulce.
Pokud byl váš kabel zkrácen na jinou celkovou délku, nastavte hodnotu
na nejbližších 5 stop skutečné délky.
Tabulka 1: Normální rozměry kabelů
MINI
STANDARD
Průměr
kabelu
0,36”
0,44”
9,144 mm
11,176 mm
Délka
kabelu
200’
100’
60,9 m
30,48 m
5. Přejděte na druhý řádek a nastavte parametr cívky na Mini, Compact
nebo Standard podle použité jednotky. Pokud si nejste jisti, jakou cívku
používáte, pomůže vám ji určit následující tabulka:
Tabulka 2: Normální rozměry cívek
MINI
STANDARD
Vnitřní
poloměr
bubnu
8,25”
11,82”
209,5 mm
300,2 mm
Šířka bubnu
5”
6,76”
127 mm
171,7 mm
6. Přejděte na třetí řádek (Nastavení kabelu). Pokud potřebujete pomoci s
určením použitého typu kabelu, použijte tabulku 1.
7. Nastavte hodnotu na příslušný typ instalovaný v sestavě SeeSnake.
Stisknutím tlačítka Menu
uložte nastavení a opusťte menu.
