SeeSnake ® CounTPluS Cable-CounTeR

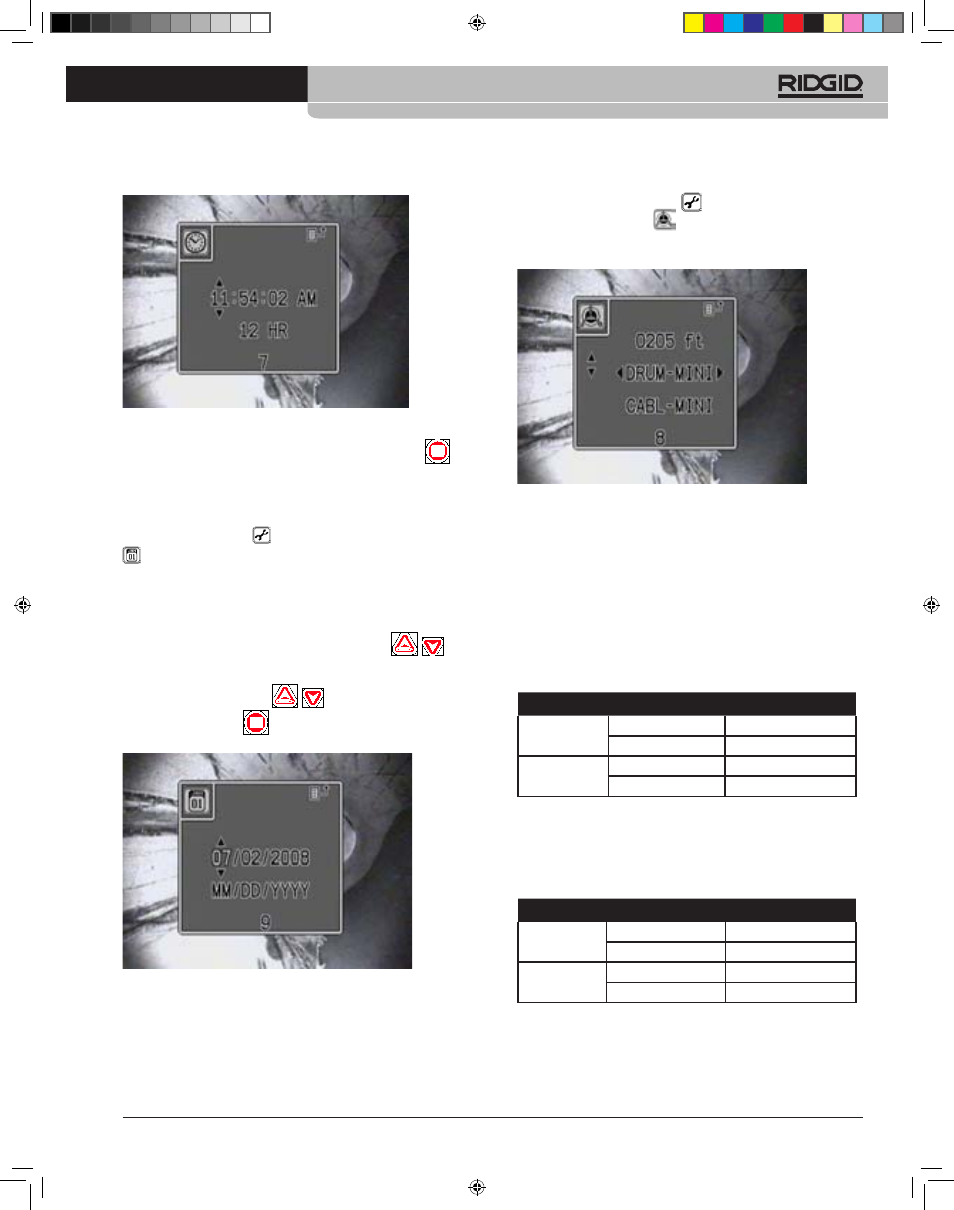

Figura 6: Ecrã de hora do sistema
O formato pode ser de 12 horas ou de 24 horas. Prima a tecla Menu
para aceitar as suas definições e sair do menu. Um temporizador faz sair
automaticamente do menu após 10 segundos sem actividade.
Data do sistema
Entrar no menu Ferramentas e deslocar para o ícone de Calendário
irá chamar o painel de controlo da data do sistema. O ecrã inclui uma
opção de formato e uma linha para a data.
O formato da apresentação de data pode ser definido para apresentar o
mês, dia e ano (MM/DD/AAAA) ou para apresentar o dia, mês e ano (DD/
MM/AAAA). Utilize as teclas de setas para destacar a secção de mês ou dia
da linha de formato, e prima a tecla Para cima ou Para baixo
para comutar entre as duas escolhas de formato de apresentação da data.
Utilize as teclas de setas para destacar cada valor na linha da Data e utilize
as Teclas Para cima e Para baixo para definir a data correcta- para definir a data correcta-
mente. Prima a tecla Menu para aceitar as alterações e Escape para
sair do menu Data.
Figura 7: Ecrã da data do sistema
Definições da bobina e cabos
Definir os tipos certos de Bobina e Cabo faz parte da configuração do
CountPlus para medir correctamente o seu SeeSnake em particular.
Quando o CountPlus é instalado pela primeira vez, tem de ser configurado
para o tamanho da bobina e cabo que o seu sistema SeeSnake utiliza (Mini
ou Standard).
1. Seleccione o Menu Ferramentas .
2. Seleccione o ícone Bobina .
3. Utilize as setas Para cima e Para baixo percorrer os três parâmetros, e
as setas Para a direita e Para a esquerda para definir os seus valores.
Figura 8: Definições do tipo de bobina e cabo
4. Utilize as setas para entrar na primeira linha (comprimento do cabo) e
prima as Teclas Esquerda e Direita para aumentar o contador para o
número de pés correcto. Para mudar os números mais rapidamente,
mantenha premida uma das teclas de seta. Os comprimentos standard
para SeeSnakes Mini e Standard, tal como fornecidos, são apresentados
na tabela seguinte.
Se o seu cabo tiver sido cortado para algum comprimento diferente do
comprimento total, ajuste-o para os 5 pés mais próximos do tamanho
real.
Tabela 1: Dimensões de cabo normal
MInI StAnDArD
Diâmetro do
cabo
0.36” 0.44”
9,144 mm 11,176 mm
Comprimento
do cabo
200’ 100’
60,9 m 30,48 m
5. Utilize as setas para entrar na segunda linha e defina a configuração
de bobina para Mini, Compact ou Standard, de modo a corresponder à
unidade que está a utilizar. Se não tiver a certeza do tipo de bobina que
está a utilizar, as seguintes medidas irão ajudá-lo a identificá-la:
Tabela 2: Dimensões de bobina normal
MInI StAnDArD
raio interno
do tambor
8.25” 11.82”
209,5 mm 300,2 mm
Largura do
tambor
5” 6.76”
127 mm 171,7 mm
6. Utilize a seta para baixo para entrar na terceira linha (definição do cabo).
Utilize a tabela 1, se necessário, para ajudar a identificar o tipo de cabo
que o seu sistema utiliza.
