ŘÍDÍCÍ JEDNOTKA SEESNAKE ® CountPlus
Získání konzistentních měření
Klíčem k získání konzistentních měření pomocí jednotky CountPlus je
zajistit, aby byl před zapnutím systému kabel úplně namotán na cívce. Než
pohnete hlavicí kamery z výchozího bodu, počkejte, až zmizí úvodní obra-
zovka, což trvá asi 10 sekund.
Po zahájení měření s cívkou nehýbejte.
Zkontrolujte, zda je správně nastavena délka kabelu, průměr kabelu a
velikost bubnu pro daný systém.
Jestliže se systém vypne nebo dojde k přerušení napájení na déle než 10 až
20 sekund, jednotka CountPlus může vynulovat svůj systémový nulový bod a
může dojít ke ztrátě naměřené vzdálenosti od místního nulového bodu.
Při navíjení kabelu na buben zachovávejte stejnoměrné tření nebo tah, aby
se kabel na bubnu nezmuchlal.
Přesnost Vzdálenost nahlášená jednotkou CountPlus bude obecně přesná s
tolerancí 1 metr (3 stopy). Tato přesnost závisí na napětí kabelu, správnosti
nastavení cívky a dalších faktorech.
Rady podporující dosažení maximální přesnosti:
1) Zajistěte, aby hlavice kamery byla při zapnutí ve výchozí poloze nebo v
její blízkosti. Tím zajistíte, že vypočítaná vzdálenost se bude odvíjet od
plně namotané cívky.
2) Pokud začínáte měřit odjinud než od cívky, například od začátku kanali-
začního řadu, vynulujte “systémový nulový bod” dlouhým stisknutím
(> 3 sekundy) tlačítka Nula nebo pomocí možnosti “místní nula” (krátkým
stisknutím tlačítka Nula/Vybrat) a nikoli zapnutím systému ve chvíli, kdy
je již odmotána značná délka kabelu.
Chybová hlášení
Pokud je baterie jednotky CountPlus vybitá, zobrazí se při zapnutí ikona
vybité baterie.
Pokud naměřená vzdálenost přesahuje délku kabelu zvolenou při nastavení,
zobrazí se za naměřenou vzdáleností znaménko +.
Výměna baterie
Jednotka CountPlus má vlastní, 3V baterii CR2450, která je umístěna v
držáku baterie. K baterii se dostanete tak, že otevřete CountPlus
vyšroubováním čtyř šroubků, které drží základní modul na krytu a stažením
modulu dolů. Životnost baterie je několik let.
Postup při výměně baterie:
1. Vypněte systém a odpojte ho od el. sítě.
2. Vyšroubujte čtyři šrouby, které přidržují základní modul jednotky
CountPlus k horní části.

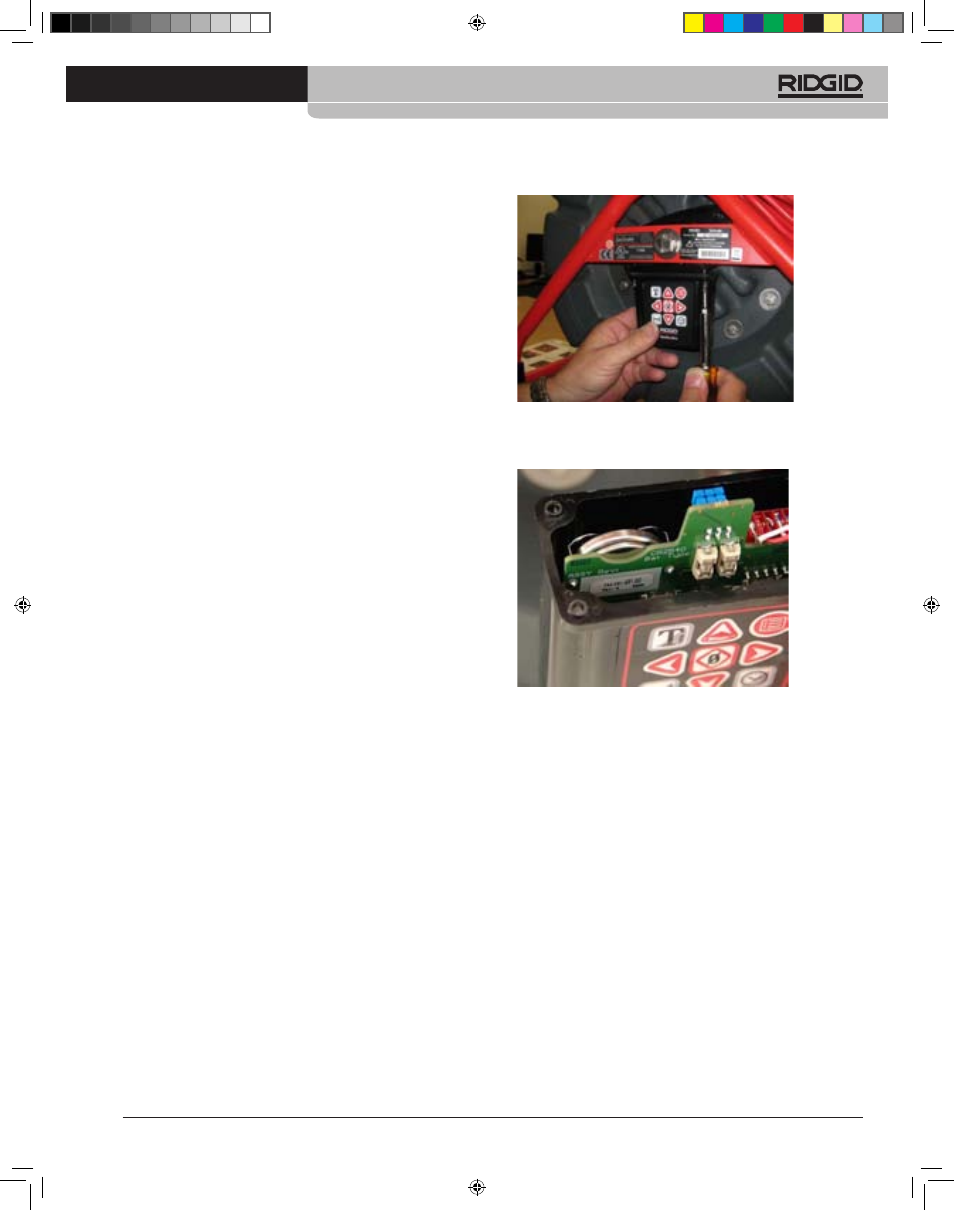

Obrázek 17: Sejmutí jednotky CountPlus
3. Když stáhnete pouzdro jednotky CountPlus dolů, uvidíte na levé straně
za obvodovou deskou stříbrný držák baterie s knoflíkovou baterií.
Obrázek 18: Baterie jednotky CountPlus
4. Vytáhněte baterii z držáku a podívejte se, jak v něm byla umístěna.
Vložte do držáku novou baterii otočenou stranou se znaménkem plus (+)
stejným způsobem, jako byla původní baterie.
5. Pečlivě vyrovnejte pouzdro s horní částí, aby těsnění správně dosedlo a
vraťte zpět čtyři šroubky. Všechny šroubky dotáhněte rukou. Dbejte na to,
abyste při montáži pouzdra nepřiskřípli žádné vodiče nebo těsnění.
6. Otestujte nástroj CountPlus tím, že zapojíte cívku do ovládací jednotky
kamery. Po zobrazení obrazu kamery by mělo být na obraze zobrazeno
datum, čas a vzdálenost.
Poznámka: Po vyjmutí baterie dojde k vynulování nastavení času. Postup
nastavení data a času naleznete v části “Nastavení systému” na str. 6.
Servis a opravy
• Servis diagnostického přístroje smí provádět pouze kvalifikovaný
opravář. Servis či údržba prováděné nekvalifikovaným opravářem
mohou mít za následek úraz.
• Zajistěte vhodné čištění. Nepoužívejte tekuté čisticí prostředky nebo
spreje. K čištění použijte vlhký hadřík.
• Provádějte bezpečnostní kontroly. Po dokončení jakéhokoli servisu
nebo opravy tohoto výrobku požádejte servisního technika, aby provedl
bezpečnostní kontroly a zkontroloval, že výrobek je v provozuschopném
stavu.
