SeeSnake ® CounTPluS liCznik kablowy
CountPlus ustawia swój punkt odniesienia - “punkt zerowy” przy włączeniu
zasilania, po sprawdzeniu konfiguracji. Aby uzyskać możliwie najdokład-
niejszy wynik, podczas włączenia zasilania, kabel powinien być w całości
w bębnie, a kamera w obręczy prowadzącej. W przeciwnym razie, różne
stopnie poluzowania rozciągniętego kabla mogą przekłamać pomiar.
Uzyskiwanie zgodnych pomiarów
Kluczem do uzyskania zgodnych pomiarów z użyciem CountPlus jest
upewnienie się, że cały kabel jest nawinięty na szpulę przed włączeniem
zasilania systemu. Należy zaczekać na zniknięcie ekranu inicjalizacji, zanim
będzie można wysunąć głowicę kamery z obręczy prowadzącej. Potrwa to
około 10 sekund.
Unikać poruszania szpulą po rozpoczęciu pomiaru.
Upewnić się, że ustawienia długości kabla, jego średnicy i wielkości szpuli są
odpowiednie dla danego systemu.
Jeśli system zostanie wyłączony lub utraci zasilanie przez czas dłuższy niż
10-20 sekund, CountPlus może ponownie zresetować referencyjny punkt
zerowy systemu i wszelkie pomiary lokalnego punktu zerowego zostaną
utracone.
Podczas nawijania kabla na bęben, należy utrzymać jednorodne tarcie lub
ciągnięcie kabla, aby zapewnić, że nie ulegnie poplątaniu w bębnie.
Dokładność podczas ogólnego użytkowania, dokładność odległości poka-
zanej przez CountPlus będzie wynosić do 3 stóp (1 metr). Dokładność ta
zależy od naciągu kabla, prawidłowości ustawień szpuli i innych czynników.
Dla uzyskania większej dokładności:
1) Należy upewnić się, że głowica kamery, podczas włączenia zasilania,
znajduje się w pobliżu lub w obręczy prowadzącej. Zapewni to obliczanie
odległości od pełnej szpuli.
2) W przypadku pomiarów rozpoczynających się w innym miejscu niż
szpula, takich jak początek rury ściekowej, należy zresetować punkt
“zerowy systemu” przez długie naciśnięcie (>3 sekundy) przycisku Zero,
lub użycie opcji “lokalnego punktu zerowego” (naciskając krótko przycisk
Zero/Wybierz), zamiast włączania zasilania z już wysuniętą znaczną
częścią kabla.
Komunikaty o błędach
Ikona “Wyczerpana bateria” pojawi się podczas uruchomienia, jeśli bateria
CountPlus jest rozładowana.
Znak “+” pojawi się na ekranie po pomiarze odległości, jeśli zmierzona odle-
głość przekracza wybraną podczas konfiguracji długość kabla.
Wymiana baterii
CountPlus posiada własną 3-voltową baterię CR2450, która jest widoczna
w uchwycie zaciskowym po otwarciu CountPlus przez wykręcenie czterech
wkrętów mocujących pojemnik do pokrywy i obniżenie tego pojemnika.
Bateria ta powinna mieć żywotność użytkową rzędu kilku lat.
Aby wymienić baterię:
1. Wyłączyć zasilanie systemu i odłączyć wtyczkę.
2. Wykręcić cztery wkręty mocujące korpus pojemnika CountPlus do górnej
części CountPlus.

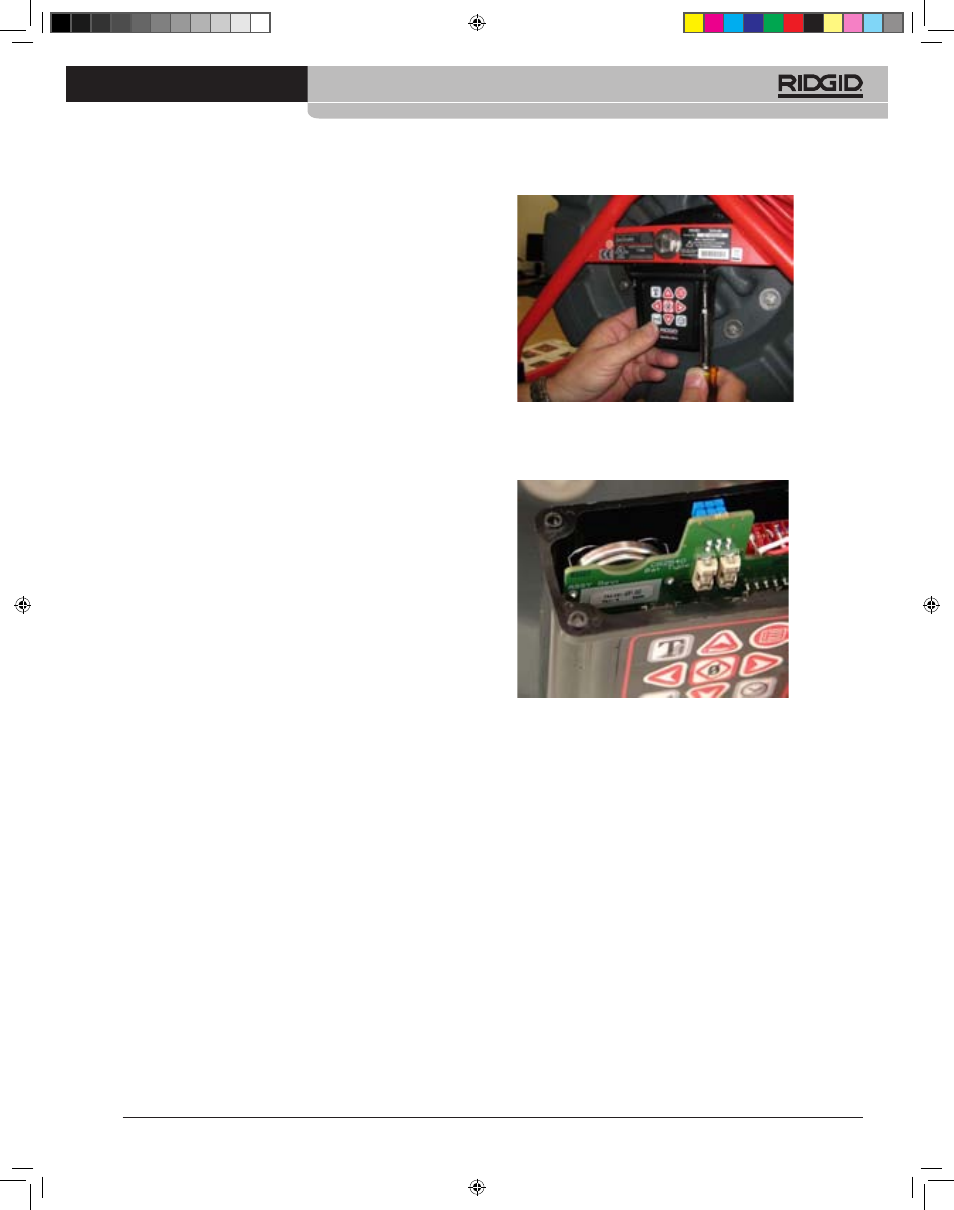

Rysunek 17: Demontaż CountPlus
3. Po obniżeniu pojemnika CountPlus widoczny będzie srebrny zacisk
baterii zawierający baterię w kształcie pastylki po lewej stronie, w tylnej
części płytki obwodowej.
Rysunek 18: Bateria CountPlus
4. Wysunąć baterię z zacisku zwracając uwagę na biegunowość i wymienić
na identyczną baterię, ustawiając stronę ze znakiem plus (+) w taki sam
sposób, jak w przypadku oryginalnej baterii.
5. Starannie wyrównać pojemnik z częścią górną, upewniając się, że
uszczelka jest prawidłowo ustawiona i ponownie wkręcić cztery wkręty.
Dokręcić wkręty ręcznie. Upewnić się, że podczas instalacji pojemnika
nie zostały przyciśnięte żadne przewody lub uszczelka.
6. Przetestować CountPlus podłączając szpulę do jednostki sterowania
kamery. Kiedy pojawi się widok z kamery, obraz powinien zawierać
informacje data/godzina i odległość.
Uwaga: Po wyjęciu baterii ustawienie godziny zostanie utracone. Aby zrese-
tować datę i godzinę, patrz “Ustawienia systemu”, na stronie 6.
Serwis i naprawa
• Czynności serwisowe przyrządu diagnostycznego mogą być
przeprowadzane tylko przez wykwalifikowany personel. Serwis i
konserwacja przeprowadzona przez niewykwalifikowany personel może
doprowadzić do obrażeń.
• Zapewnić prawidłowe czyszczenie. Nie stosować środków czyszczą-
cych w płynie lub aerozolu. Używać do czyszczenia wilgotnej szmatki.
• Przeprowadzić kontrolę bezpieczeństwa. Po zakończeniu czynności
serwisowych lub naprawy, należy poprosić serwisanta o przeprowadze-
nie kontroli bezpieczeństwa, aby stwierdzić, że produkt jest w dobrym
stanie.
