SeeSnake
®
CounTPluS liCznik kablowy

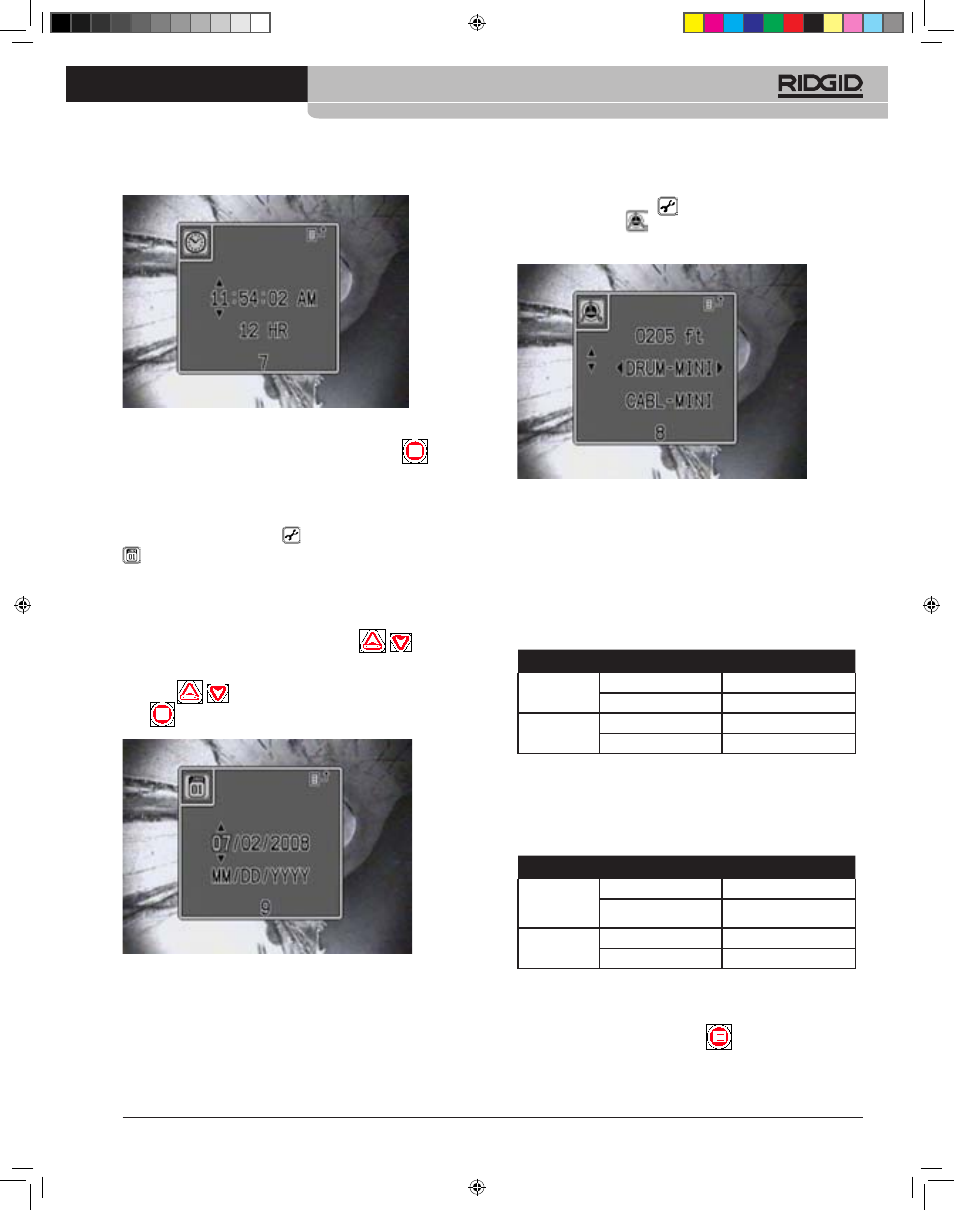

Rysunek 6: Ekran godziny systemu
Format może być 12- lub 24 godzinny. Nacisnąć przycisk Menu
, aby
zaakceptować swoje ustawienia i opuścić menu. Timer spowoduje automa-
tyczne opuszczenie menu po 10 sekundach bezczynności.
Data systemu
Wchodząc do Menu narzędziowego
i przewijając do ikony Kalendarza
wywoła panel sterowania Daty systemu. Wyświetlacz zawiera opcję
formatu i ciąg znaków daty.
Format wyświetlania daty można ustawić na pokazywanie miesiąca, dnia
i roku (MM/DD/RRRR) lub pokazywania dnia, miesiąca i roku (DD/MM/
RRRR). Użyć przycisków strzałek, aby podświetlić segment ciągu znaków
miesiąca lub dnia i nacisnąć strzałkę w górę lub w dół
powoduje
powoduje
to przełączenie formatu pomiędzy tymi dwoma opcjami. Użyć przycisków
strzałek do podświetlenia każdej wartości w ciągu daty i użyć strzałek w
górę lub dół
aby prawidłowo ustawić datę. Nacisnąć przycisk
Menu
, aby zaakceptować swoje ustawienia i opuścić menu daty.
Rysunek 7: Ekran daty systemu
Ustawienia szpuli i kabla
Ustawienie właściwej szpuli i typów kabli jest częścią ustawień CountPlus
wymaganych do prawidłowego pomiaru urządzenia SeeSnake. Przy pierw-
szym zainstalowaniu CountPlus należy go skonfigurować dla wielkości
szpuli i rodzaju kabla używanego w danym systemie SeeSnake (Mini lub
Standard).
1. Wybrać Menu narzędziowe
.
2. Wybrać ikonę Szpuli
.
3. Użyć strzałek góra/dół, aby przemieszczać się pomiędzy trzema parame-
trami oraz lewa/prawa, aby ustawić ich wartości.
Rysunek 8: Ustawienia szpuli i rodzaju kabla
4. Przesunąć strzałkę do pierwszego wiersza (Długość kabla) i naciskać
lewą lub prawą strzałkę, aby ustawić licznik na żądaną wartość w sto-
pach. Aby szybciej zmieniać liczby, należy przycisnąć przycisk jednej ze
strzałek. Standardowe długości dla SeeSnake Mini i Standard, w momen-
cie dostawy, przedstawione są w poniższej tabeli.
Jeśli kabel został ucięty na innej długości, należy przybliżyć wartość do
najbliższych 5 stóp jego rzeczywistej długości.
Tabela 1: Normalne wymiary kabla
MINI
STANDARD
Średnica
kabla
0.36”
0.44”
9,144 mm
11,176 mm
Długość
kabla
200’
100’
60,9 m
30,48 m
5. Przesunąć strzałkę w dół do drugiego wiersza i ustawić szpulę na Mini,
Kompakt lub Standard, aby było zgodne z używaną jednostką. W razie
braku pewności co do rodzaju używanej szpuli, poniższe pomiary pomo-
gą go zidentyfikować:
Tabela 2: Normalne wymiary szpuli
MINI
STANDARD
Wewnętrzny
promień
bębna
8.25”
11.82”
209,5 mm
300,2 mm
Szerokość
bębna
5”
6.76”
127 mm
171,7 mm
6. Przesunąć strzałkę do trzeciego rzędu (Ustawienia kabla). Użyć tabeli
1 pomagającej zidentyfikować typ kabla obecnego w systemie.
7. Wybrać w Ustawieniach kabla odpowiedni typ, który jest zainstalowany
w SeeSnake. Nacisnąć przycisk Menu
, aby zapisać swoje usta-
wienia i opuścić menu.
