SeeSnake ® CountPlus Счетчик длины кабеля
этих датчиков вычисляет линейное расстояние, принимая во внимание
размер катушки, а также размер и длину кабеля.
Прибор CountPlus устанавливает свой “системный нуль” при включении
питания после проверки конфигурации. Для получения наиболее точных
результатов, при включении питания кабель должен быть полностью
намотан на катушку, а камера должна быть вставлена в направляющий
хомут. В противном случае разная степень слабины вытянутого кабеля
может исказить результаты измерений.
Получение согласующихся результатов
Главное для получения согласующихся результатов с помощью прибо-
ра CountPlus - это перед включением питания убедиться в том, что весь
кабель намотан на катушку. Подождите, пока исчезнет окно инициали-
зации, и только потом вынимайте головку с камерой из направляющего
хомута. Это займет приблизительно 10 секунд.
Старайтесь не передвигать катушку после начала измерений.
Убедитесь, что длина и диаметр используемого кабеля, а также пара-
метры размеров барабана указаны правильно.
Если система отключилась или возник сбой питания на 10-20 секунд,
CountPlus может заново обнулить системную нулевую точку, и тогда
локальная нулевая точка будет потеряна.
При наматывании кабеля на барабан обеспечьте равномерность намот-
ки или натяжения, чтобы кабель укладывался в барабане ровно.
Точность. В обычных условиях расстояние, измеренное прибором
CountPlus имеет точность в пределах 3 футов (1 метр). Эта точность
зависит от натяжения кабеля, правильности ввода параметров катушки
и других факторов.
Чтобы обеспечить хорошую точность:
1) Перед включением питания убедитесь, что головка с камерой
находится в направляющем хомуте или около него. Это обеспечит
вычисление расстояния от полной катушки.
2) Если измерения производятся от другого места, а не от катушки, на-
пример, от начала дренажной трубы, сбросьте системную “нулевую
точку” длительным (более 3 секунд) удерживанием клавиши Нуль
или используйте локальную нулевую точку (кратковременное нажа-
тие клавиши Нуль/Выбор), а не включайте систему со значительно
вытянутым кабелем.
Сообщения об ошибках
Значок севшей батареи появляется при запуске системы, если в бата-
рее CountPlus закончился заряд.
Знак “+” после значения измеренного расстояния появляется, если из-
меренное расстояние превышает заданную в параметрах длину кабеля.
Смена батареи
Питание устройства CountPlus обеспечивается 3-вольтовой батареей
CR2450, которую видно в пружинном держателе, если открыть прибор
CountPlus. Для этого нужно снять четыре винта, крепящие корпус к
крышке, и опустить корпус. Срок службы этой батареи должен состав-
лять несколько лет.
Чтобы поменять батарею:
1. Отключите питание системы и выньте сетевой шнур.
2. Снимите четыре винта, крепящие корпус CountPlus к верхней части
CountPlus.

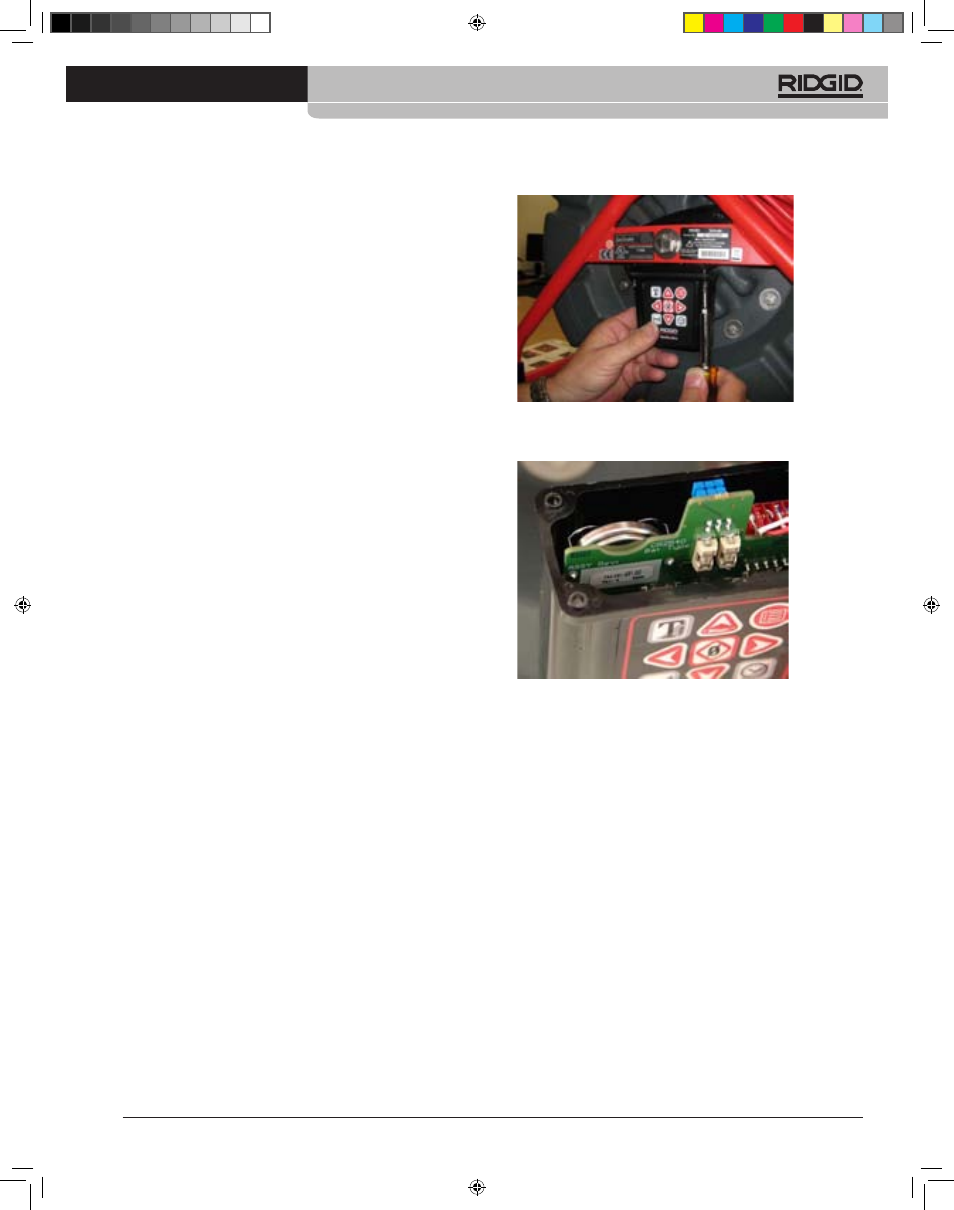

Рисунок 17: Снятие прибора CountPlus
3. Когда вы опустите корпус CountPlus, вы увидите в левой части
монтажной платы серебристый зажим с дисковидной батарейкой.
Рисунок 18: Батарея прибора CountPlus
4. Сдвиньте батарею из зажима, обратив внимание на полярность,
и замените ее идентичной, установив новую батарею так, чтобы
положительный (+) полюс был направлен в ту же сторону.
5. Аккуратно совместите корпус с верхней частью, убедившись, что
уплотнитель ориентирован правильно, и установите на место четы-
ре винта. Затяните винты вручную до отказа. Убедитесь, что при
установке корпуса не пережались уплотнитель или провода.
6. Протестируйте прибор CountPlus, вставив катушку в контрольный
модуль камеры. Когда появится изображение с камеры, на нем
должны быть наложены значения даты/времени и расстояния.
Примечание: При удалении батареи установленное время будет
потеряно. За информацией об установке даты и времени обращайтесь
к разделу “Параметры системы” на стр. 6.
Обслуживание и ремонт
• Ремонтировать диагностический прибор могут только спе-
циалисты с соответствующей квалификацией. Ремонт либо
техническое обслуживание неквалифицированными работниками
могут привести к травмам.
• Производите очистку правильно. Не используйте жидкие чистя-
щие средства и аэрозоли. Применяйте для очистки влажную ткань.
• Проводите проверку на безопасность. По завершении обслужи-
вания или ремонта данного прибора попросите техника провести
проверку на безопасность, чтобы определить, что прибор находится
в соответствующем рабочем состоянии.
