MJERAČ KABELA SeeSnake ® CounTPluS
rezultati, pri uključivanju kabel mora biti dokraja namotan na bubanj, a ka-
mera mora biti u kućištu. U protivnom različita labavost kabela može iskriviti
rezultate mjerenja.
Konzistentnost mjerenja
Ključ postizanja konzistentnih mjerenja pomoću uređaja CountPlus jest
osiguravanje da sav kabel bude u bubnju prije uključivanja sustava. Prije
pomicanja glave kamere iz kućišta pričekajte da nestane početni zaslon.
To traje oko 10 sekundi.
Izbjegavajte pomicanje bubnja nakon početka mjerenja.
Pazite da postavke duljine, promjera kabela i veličine bubnja budu ispravno
unesene u sustav.
Ako se sustav isključi ili izgubi napajanje na više od 10-20 sekundi, uređaj
CountPlus može pozvati svoju referentnu nultu točku sustava, a će lokalna
nulta točka biti izgubljena.
Kod namatanja kabela u bubanj održavajte jednoliko trenje ili povlačite kabel
tako da se ne namota u nakupinama.
Točnost - pri uobičajenoj upotrebi udaljenost koju bilježi uređaj CountPlus
bit će točna unutar 3 stope (1 metar). Točnost ovisi o zategnutosti kabela,
ispravnim postavkama bubnja i drugim faktorima.
Za veću točnost:
1) Pri uključivanju uređaja pazite da glava kamere bude u ili gotovo u kući-
štu. Time se osigurava da se izračun udaljenosti obavlja s punog bubnja.
2) Kod mjerenja koja započinju u nekoj drugoj točki, a ne na bubnju, poput
gornje točke odvodne cijevi, ponovno postavite nultu točku sustava du-
gim pritiskom (> 3 sekunde) tipke nula ili upotrijebite opciju lokalne nulte
točke kratkim pritiskom tipke nula/odabir. Ne preporučuje se uključivanje
sustava s većom izvučenom duljinom kabela.
Poruke o pogreškama
Ikona “prazna baterija” pojavit će se pri uključivanju ako se baterija u uređaju
CountPlusprazna.
Znak “+” pojavljuje se nakon mjerenja udaljenosti na zaslonu ako izmjerena
udaljenost premašuje odabranu duljinu kabela odabranu pri postavljanju
uređaja.
Zamjena baterije
Uređaj CountPlus ima vlastitu CR2450 bateriju od 3 V koja se nalazi na
držaču. Uređaj CountPlus otvara se ovijanjem četiri vijka kojima je pričvršćen
poklopac odjeljka za baterije. Baterija bi trebala trajati nekoliko godina.
Zamjena baterije:
1. Isključite sustav i izvucite utikač.
2. odvijte četiri vijka kojima je tijelo odjeljka za baterije uređaja CountPlus
pričvršćeno na poklopac uređaja CountPlus.

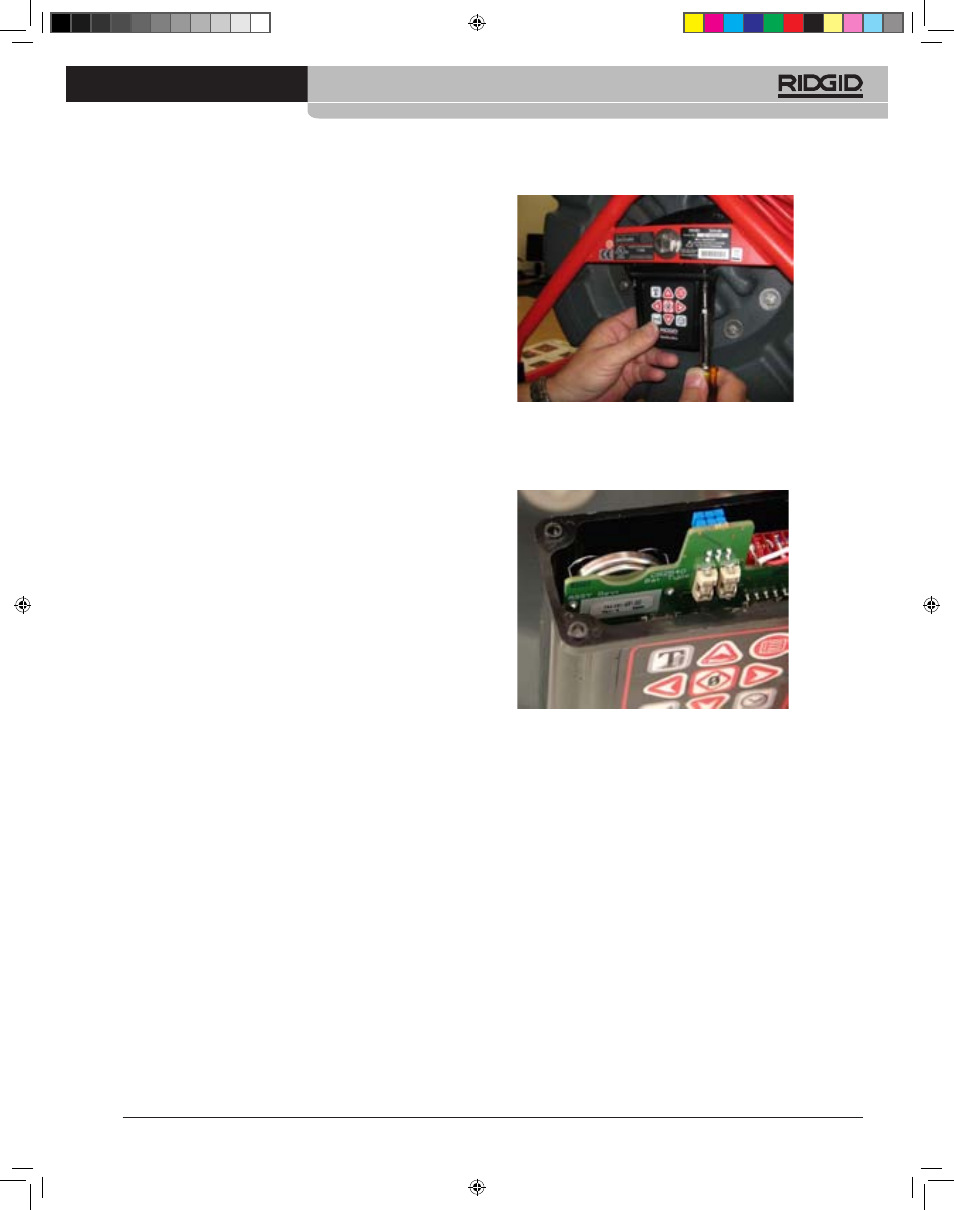

Slika 17: Demontaža uređaja CountPlus
3. Pri spuštanju odjeljka za baterije uređaja CountPlus vidjet ćete srebrni
držač za baterije s dugmastom baterijom s lijeve strane na stražnjem
dijelu ploče.
Slika 18: Baterija uređaja CountPlus
4. Izvucite bateriju iz držača, pazeći na polove i zamijenite je jednakom
baterijom. Pozitivni pol (+) mora biti okrenuti u istom smjeru kao što je
bilo i ranije.
5. Pažljivo poravnajte odjeljak s poklopcem i pazite da brtva bude ispravno
namještena te zatim privijte četiri vijka. Dobro pritegnite vijke. Pri vraća-
nju komponenata pazite da ne prikliještite žice ili brtvu.
6. Ispitajte uređaj CountPlus uključivanjem bubnja u kontrolnu jedinicu ka-
mere. Nakon pojavljivanja zaslona na slici kamere trebali bi biti prikazani
datum/vrijeme i udaljenost.
Napomena: nakon uklanjanja baterije gubi se postavka vremena. Informacije
o ponovnom postavljanju datuma i vremena pročitajte u poglavlju “Postavke
sustava” na str. 6.
Servisiranje i popravci
• Servisiranje dijagnostičkog instrumenta smije obavljati samo
kvalificirano osoblje. Servisiranje i popravci koje obavlja nekvalificirano
osoblje mogu prouzročiti ozljede.
• Ispravno čišćenje. Nemojte koristiti sredstva za čišćenje u tekućini ili
spreju. Za čišćenje koristite navlaženu krpu.
• Sigurnosna provjera. Nakon servisiranja ili popravljanja ovog proizvoda
zatražite servisera da napravi sigurnosnu provjeru kako bi se potvrdilo da
je proizvod u ispravnom stanju za rad.
