Ottenere misure coerenti
Per ottenere risultati coerenti con il CountPlus è essenziale accertarsi che
tutto il cavo si trovi nella bobina prima di accendere il sistema. Prima di spo-
stare la testa della videocamera dall’anello di guida, attendere che scompaia
la schermata di avvio. Questa operazione richiede circa 10 secondi.
Evitare di muovere la bobina dopo aver cominciato le misurazioni.
Assicurarsi la lunghezza del cavo, il diametro del cavo e la dimensione del
tamburo siano impostati correttamente per il sistema in uso.
Se il sistema viene spento o subisce una perdita di corrente per più di
10-20 secondi il CountPlus potrebbe riazzerare il punto zero di riferimento
del sistema e qualsiasi misurazione con il punto zero locale andrà persa.
Quando si svolge il cavo nel tamburo, mantenere una frizione o una
resistenza uniformi sul cavo per assicurarsi che non si aggrovigli nel
tamburo.
Accuratezza negli usi generici: la distanza dichiarata dal CountPlus avrà un
margine di accuratezza di 3 piedi (1 metro). Tale accuratezza dipende dalla
tensione del cavo, dalle corrette impostazioni della bobina e da altri fattori.
Per maggior accuratezza:
1) Assicurarsi che la testa della videocamera si trovi all’interno o quasi all’in-
terno dell’anello di guida all’accensione. Ciò assicura che il calcolo della
distanza venga fatto per tutto il cavo presente nel tamburo.
2) Per misurazioni effettuate a partire da un punto diverso, come la testa di
un condotto fognario, resettare il punto “zero del sistema” tenendo pre-
muto a lungo (> 3 secondi) il tasto Zero, o usare l’opzione “zero locale”
(premendo brevemente il tasto Zero/Seleziona), invece di accendere con
una lunghezza consistente di cavo già srotolato.
Messaggi di errore
All’accensione del CountPlus comparirà l’icona di “batteria scarica” se la
batteria è scarica.
Dopo la misurazione della distanza comparirà un segno “+” sullo schermo
se la distanza misurata supera la lunghezza selezionata del cavo nelle
impostazioni.
Sostituzione della batteria
Il CountPlus possiede una batteria CR2450 da 3-volt, visibile nell’apposita
sede quando il CountPlus viene aperto rimuovendo le quattro viti che fissano
il contenitore al coperchio e abbassando il contenitore. La batteria dovrebbe
durare diversi anni.
Per sostituire la batteria:
1. Spegnere il sistema e scollegarlo.
2. Rimuovere le quattro viti che fissano il corpo del contenitore CountPlus
alla parte superiore del CountPlus.

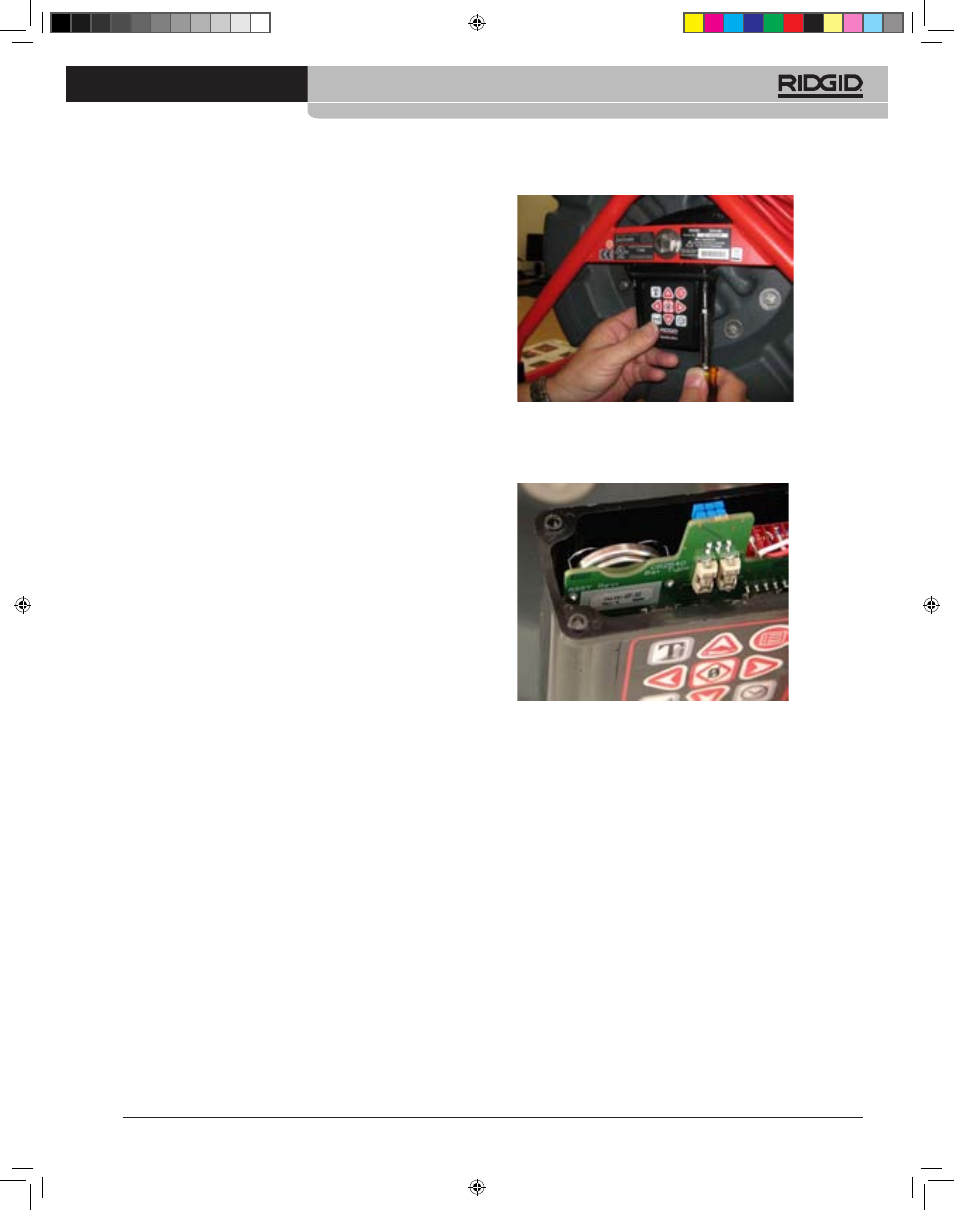

Figura 17: Rimuovere il CountPlus
3. Abbassando il contenitore del CountPlus , si noterà un supporto argenta-
to che trattiene una batteria a disco sul lato sinistro dietro alla scheda di
circuito.
Figura 18: Batteria CountPlus
4. Estrarre la batteria dalla sede facendo attenzione alla polarità e sostituirla
con una identica, con il più (+) posizionato come in precedenza.
5. Riallineare con attenzione il contenitore con il coperchio, assicurandosi
che la guarnizione sia allineata correttamente, e riposizionare le quattro
viti. Stringere le viti finché sono ben serrate. Assicurarsi di non aver
pinzato nessun cavo o la guarnizione installando il contenitore.
6. Provare il CountPlus collegando il tamburo all’unità di controllo della
videocamera. Quando si visualizza l’immagine della videocamera
dovrebbero esservi sovrapposti data/ora e distanza.
Nota: Quando viene rimossa la batteria si perde l’impostazione dell’ora.
Per impostare nuovamente data e ora far riferimento alle “Impostazioni di
sistema” a pagina 6.
Manutenzione e riparazione
• La manutenzione dello strumento diagnostico deve essere effettua-
ta esclusivamente da personale qualificato. Manutenzione o riparazio-
ni realizzate da personale non qualificato possono causare lesioni.
• Pulire adeguatamente. Non usare sostanze pulenti liquide o aerosol.
Usare un panno umido per la pulizia.
• Fare una verifica di sicurezza. Al termine di ogni intervento di manu-
tenzione o riparazione del prodotto, richiedere al tecnico di realizzare
le verifiche di sicurezza per garantire che il prodotto sia nelle condizioni
ottimali di funzionamento.
