Danfoss AVT (Generation 2006) User Manual

Page 10

AVT













ENGLISH

DANSK

DEUTSCH

ESPAÑOL

NEDERLANDS

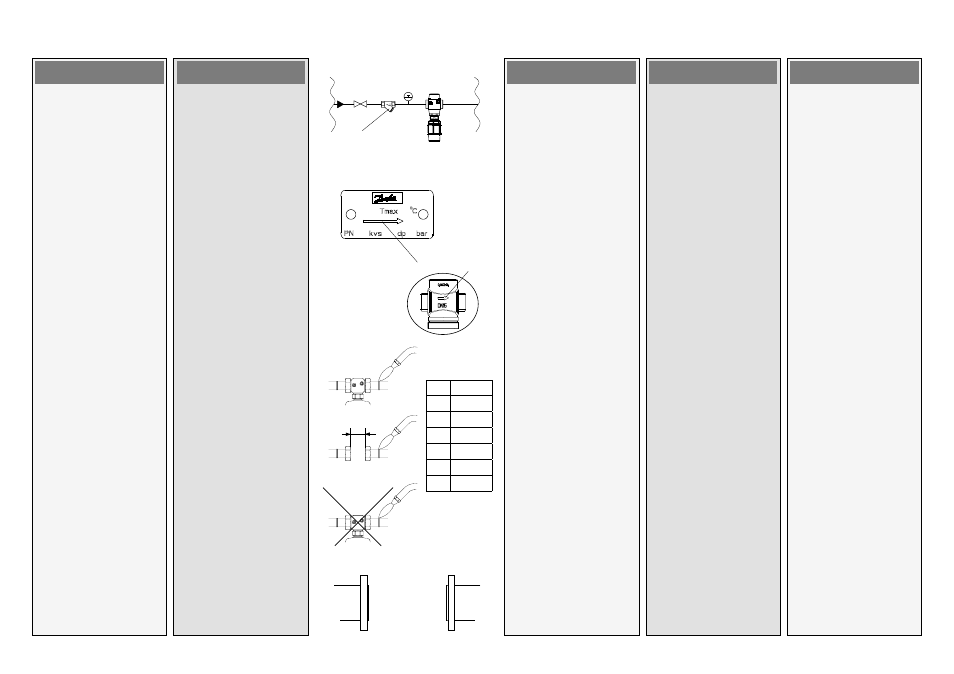

Valve Installation

1. Clean pipeline system

prior to assembly.

2. The installation of a

strainer in front of the
controller is strongly
recommended .

3. Install temperature

indicators in the system
part to be controlled

4. Install valve
• The ﬂow direction

indicated on the product
label  or on the
valve  must be observed.

• The valve with mounted

weld-on tailpieces may
only be spot welded to the
pipeline .
The weld-on tailpieces
may be welded only
without the valve and
seals! 
If these instructions
are not observed, high
welding temperatures may
destroy the seals.

• Flanges  in the pipeline

must be in parallel
position and sealing
surfaces must be clean
and without any damage.
Tighten screws in ﬂanges
crosswise in 3 steps up
to the maximum torque
(50 Nm).

Ventilinstallation

1. Rengør

rørledningssystemet før
montering.

2. Det anbefales stærkt at

installere et ﬁlter foran
regulatoren .

4. Installer ventilen
• Den ﬂowretning, der vises

på produktetiketten 
eller på ventilen  skal
respekteres .

• Ventilen med monterede

svejsestudser må
kun klemmes fast til
rørledningen .

Svejsestudserne må kun

svejses uden ventil og
pakninger! 

Høje svejsetemperaturer

kan ødelægge
pakningerne, hvis
disse instruktioner ikke
overholdes.

• Flanger  i rørledningen

skal være placeret
parallelt, og pakﬂaderne
skal være rene og uden
skader. Krydsspænd
skruerne i ﬂangerne i 3 trin
til maks. moment (50 Nm).

Einbau Ventil

1. Rohrleitung vor der

Montage reinigen.

2. Es ist empfehlenswert

einen Schmutzfänger 
vor dem Regler
einzubauen.

3. Temperaturanzeiger

vor und hinter den
entsprechenden
Anlageteilen einbauen.

4. Ventil einbauen
• Durchﬂussrichtung  auf

dem Typenschild oder
Ventil  beachten.

• Ventil mit angeschraubten

Anschweißenden nur an
die Rohrleitung anheften .

Das Einschweißen der

Anschweißenden ist
nur ohne Ventil und
Dichtungen zulässig! 

Bei Nichtbeachtung

zerstören die hohen
Schweißtemperaturen die
Dichtungen des Ventils.

• Flansche  in der

Rohrleitung müssen
parallel, Dichtﬂächen
sauber und ohne
Beschädigungen sein.

Schrauben über Kreuz

in 3 Stufen bis zum max.
Drehmoment anziehen
(50 Nm).

Instalación de la válvula

1. Limpie el sistema de

tuberías antes del
montaje.

2. Se recomientda la

instalación de un ﬁltro
delante del controlador .

3. Instale indicadores de

temperatura en la parte
del sistema a controlar.

4. Instale la válvula
• Observe la dirección del

caudal indicada en la
etiqueta del producto o en
la válvula .

• La válvula con conectores

para soldar solo pueden
ser ﬁjados a la tubería .

Los conectores para soldar

solo pueden soldarse sin la
válvula y sin sellos 

Si estas instrucciones no se

tienen en cuenta, las altas
temperaturas al soldar
pueden destruir los sellos

• Las bridas  en la tubería

deben estar en posición
paralela y las superﬁcies
que sellan deben estar
limpias y sin ningún daño.

Apriete los tornillos en

las bridas en diagonal en
3 pasos hasta el máximo
(50 Nm).

Installatie van de
regelafsluiter

1. Zorg dat de installatie

schoon is.

2. Het toepassen van een

ﬁlter voor de regelafsluiter
wordt sterk aanbevolen .

3. Monteer thermometers in

het geregelde deel van de
installatie.

4. Monteer de afsluiter
• Er dient rekening te

worden gehouden met de
stromingsrichting zoals
vermeld op de regelafsluiter
of het productlabel .

• Een regelafsluiter met

voorgemonteerde
laskoppelingen enkel met
een puntlas vastzetten .

De laskoppelingen mogen

alleen worden vastgelast
nadat de regelafsluiter
en pakkingen zijn
verwijderd. 

Als deze instructie wordt

genegeerd kunnen de
hoge lastemperaturen
de pakkingen en de
regelafsluiter beschadigen.

• Flenzen  in de leiding

moeten parallel aan elkaar
zijn en de aansluitingen
moeten vlak en onbeschadigd zijn.

Draai de schroeven in de

ﬂenzen kruislings en in drie
stappen aan tot het maximale
draaimoment (50 Nm).



DN L (mm)

104

114

134
