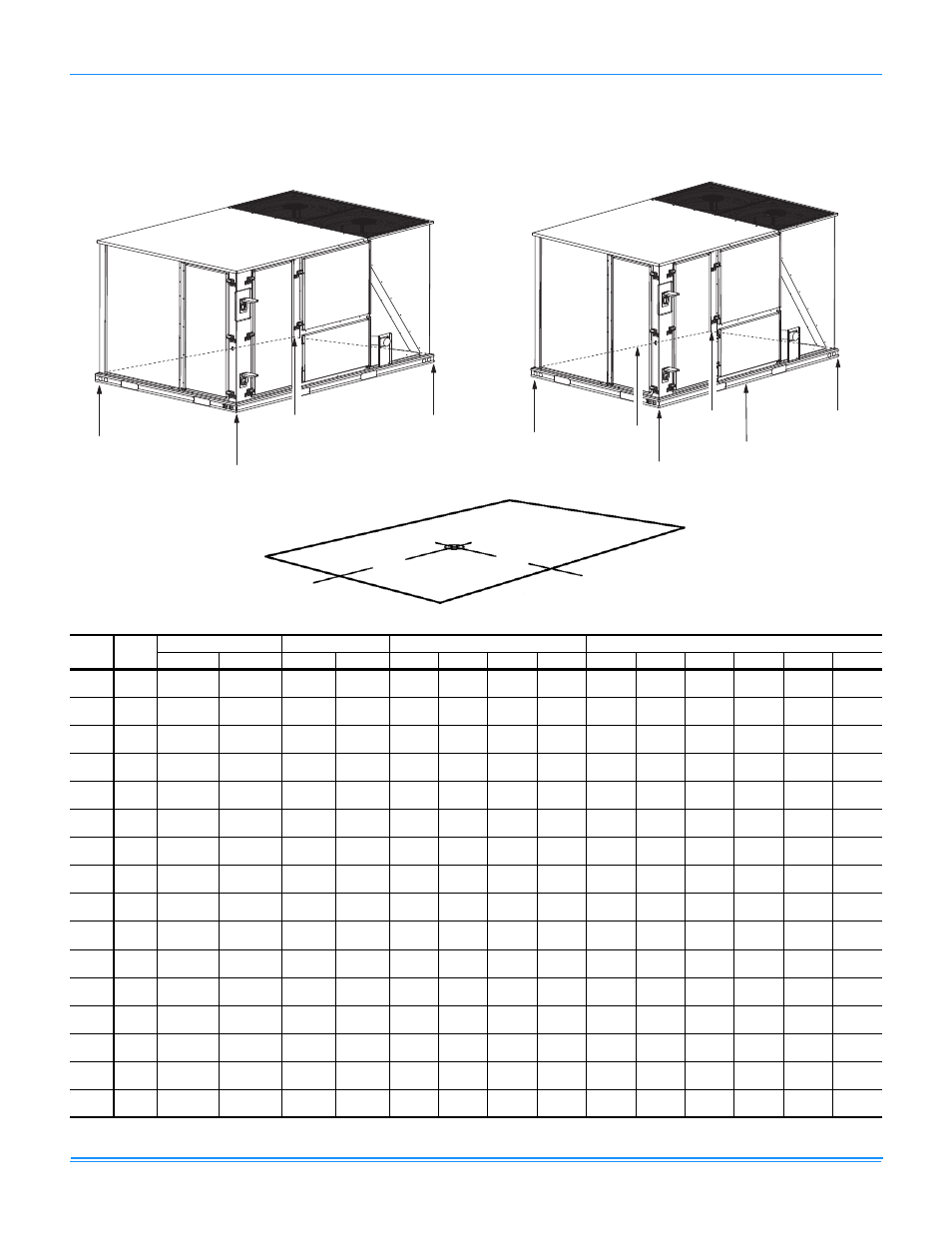

Weights and Dimensions
ZH/ZJ037-150 Unit Weights
Unit 4 Point Load Weight Unit 6 Point Load Weight
D
A
C B
LEFT
FRONT
D
A
C
B
E
F
LEFT
FRONT
Size
(Tons)
Model
Weight (lbs.) Center of Gravity 4 Point Load Location (lbs.) 6 Point Load Location (lbs.)
Shipping Operating X Y A B C D A B C D E F
037
(3)
ZH 728 723 40 26 175 143 182 223 121 105 92 117 134 154
049
(4)
ZH 768 763 40 26 185 151 192 235 128 111 97 124 141 162
061
(5)
ZH 777 772 40 26 187 153 194 238 129 112 99 125 143 164
078
(6.5)
ZH 915 910 38 24 212 158 230 309 149 121 100 147 177 217
090
(7.5)
ZH 915 910 38 24 212 158 230 309 149 121 100 147 177 217
102
(8.5)
ZH 1035 1030 38 24 240 179 261 350 168 137 114 166 200 245
120
(10)
ZH 1095 1090 38 24 254 189 276 371 178 145 120 176 211 260
150
(12.5)
ZH 1220 1215 46 26 259 277 351 328 171 178 187 237 226 216
037
(3)
ZJ 745 740 40 26 180 147 186 228 124 108 95 120 137 157
049
(4)
ZJ 767 762 40 24 171 139 203 249 118 102 90 131 149 172
061
(5)
ZJ 775 770 40 24 172 141 205 251 119 103 91 132 151 174
078
(6.5)
ZJ 1035 1030 39 25 245 191 260 333 170 144 122 167 195 232
090
(7.5)
ZJ 1086 1081 39 25 257 201 273 350 179 151 129 175 205 243
102
(8.5)
ZJ 1065 1060 38 24 247 184 268 360 173 141 117 171 206 253
120
(10)
ZJ 1075 1070 39 24 245 191 278 357 170 143 122 178 209 248
150
(12.5)
ZJ 1285 1280 48 24 240 281 410 350 156 173 192 280 252 227
X
Y
LEFT
FRONT
