User’s Manual

ECM-5510 User’s Manual

49

2.4.20

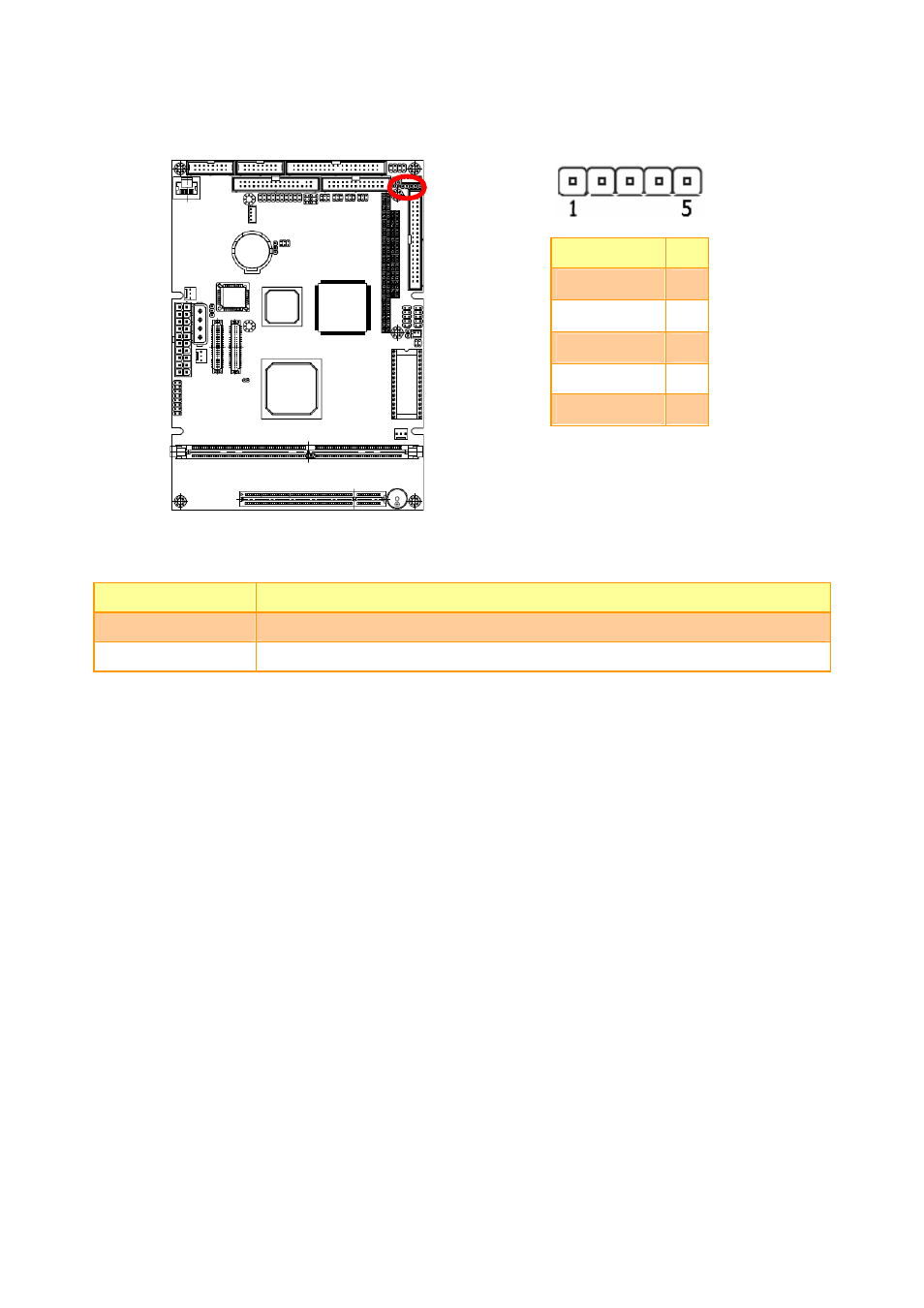

IrDA Connector (CN10)

Signal

PIN

+5V

1

NC 2

IRRX

3

GND 4

IRTX

5

2.4.20.1 Signal

Description

– IrDA Connecter (CN10)

Signal

Signal Description

IRRX

Infrared Receiver input

IRTX Infrared

Transmitter output
