User’s Manual

ECM-5510 User’s Manual

37

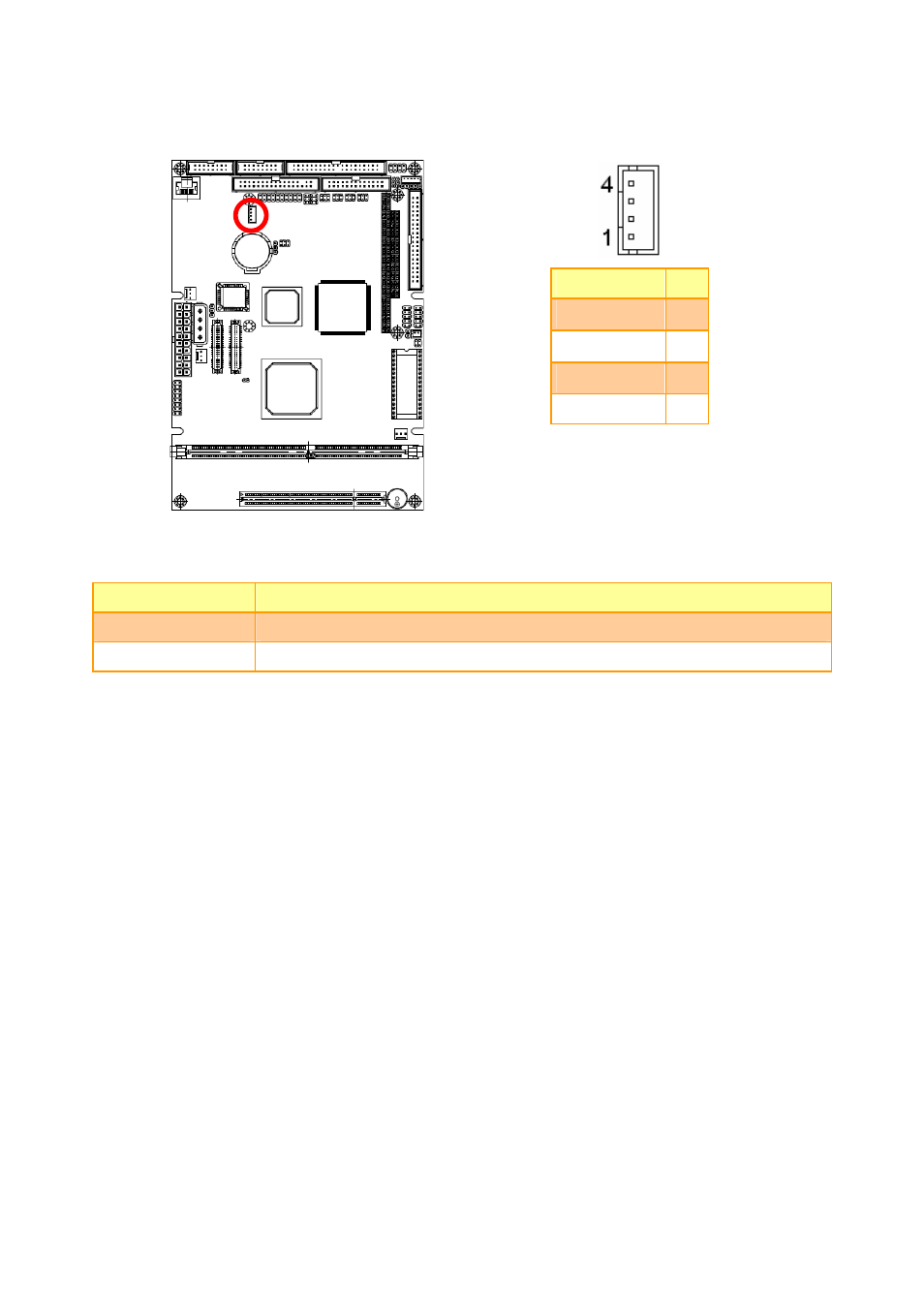

2.4.14

CD-ROM Audio Input Connector (CN5)

Signal

PIN

CD_R

4

GND 3

CD_L

2

GND 1

2.4.14.1 Signal

Description – CD-ROM Audio Input Connecter (CN5)

Signal

Signal Description

CD_R

Right CD-IN signal

CD_L

Left CD-IN signal
