ECM-5510
44 ECM-5510 User’s Manual

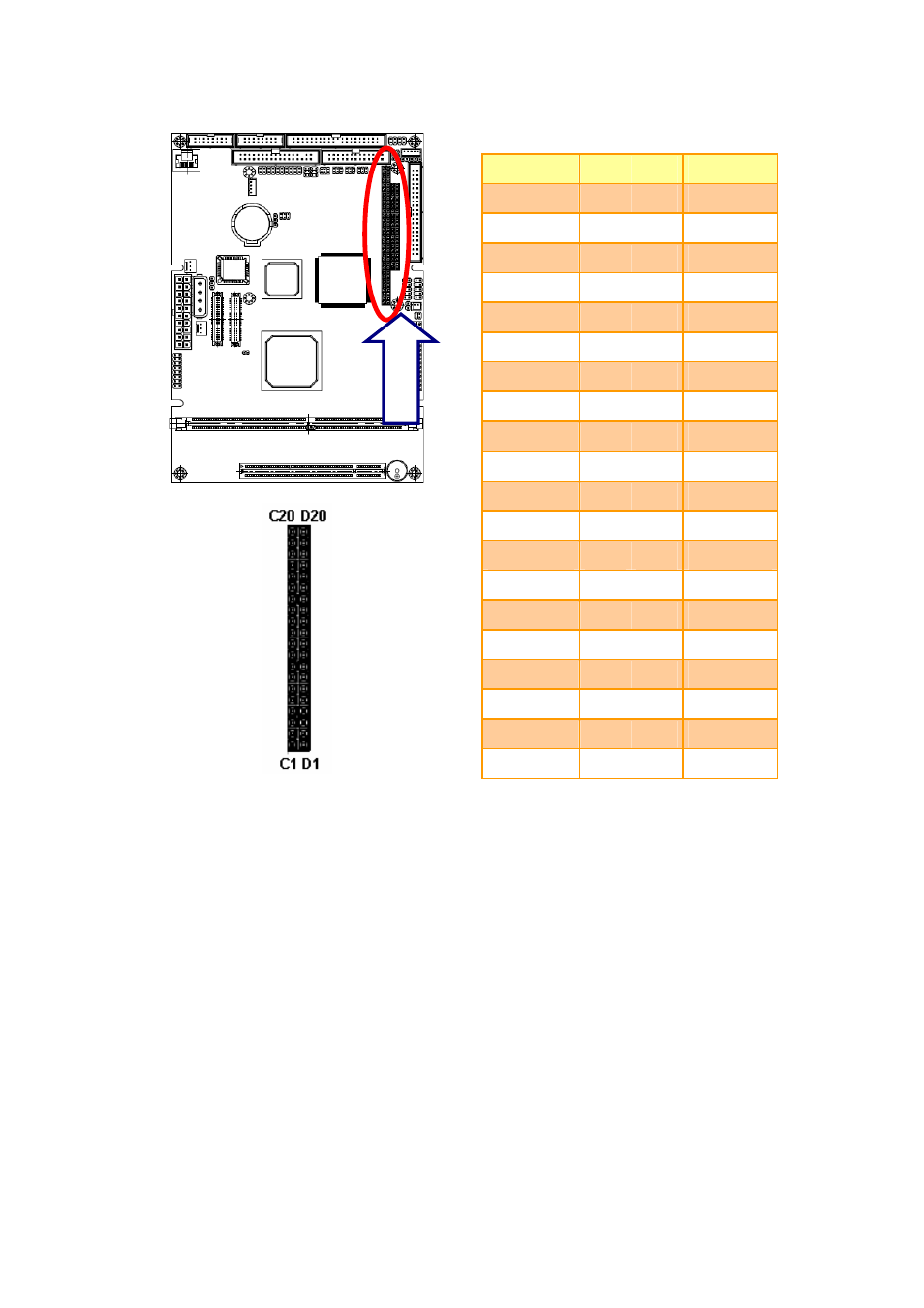

CN8
Signal PIN PIN Signal
NC C20 D20 GND
SD15 C19 D19 GND
SD14 C18 D18 MASTER#
SD13 C17 D17 +5V
SD12 C16 D16 DRQ7
SD11 C15 D15 DACK7#
SD10 C14 D14 DRQ6
SD9 C13 D13 DACK6#
SD8 C12 D12 DRQ5
MEMW# C11 D11 DACK5#
MEMR# C10 D10 DRQ0
SA17 C9 D9 DACK0#
SA18 C8 D8 IRQ14
SA19 C7 D7 IRQ15
LA20 C6 D6 IRQ12
LA21 C5 D5 IRQ11
LA22 C4 D4 IRQ10
LA23 C3 D3 IOCS16#
SBHE# C2 D2 MEMCS16#
GND C1 D1 GND
CN8
