Page 19

Heat & Glo • LUX60 • 4062-116 • Rev. G • 4/11
19
Remove
4 Screws

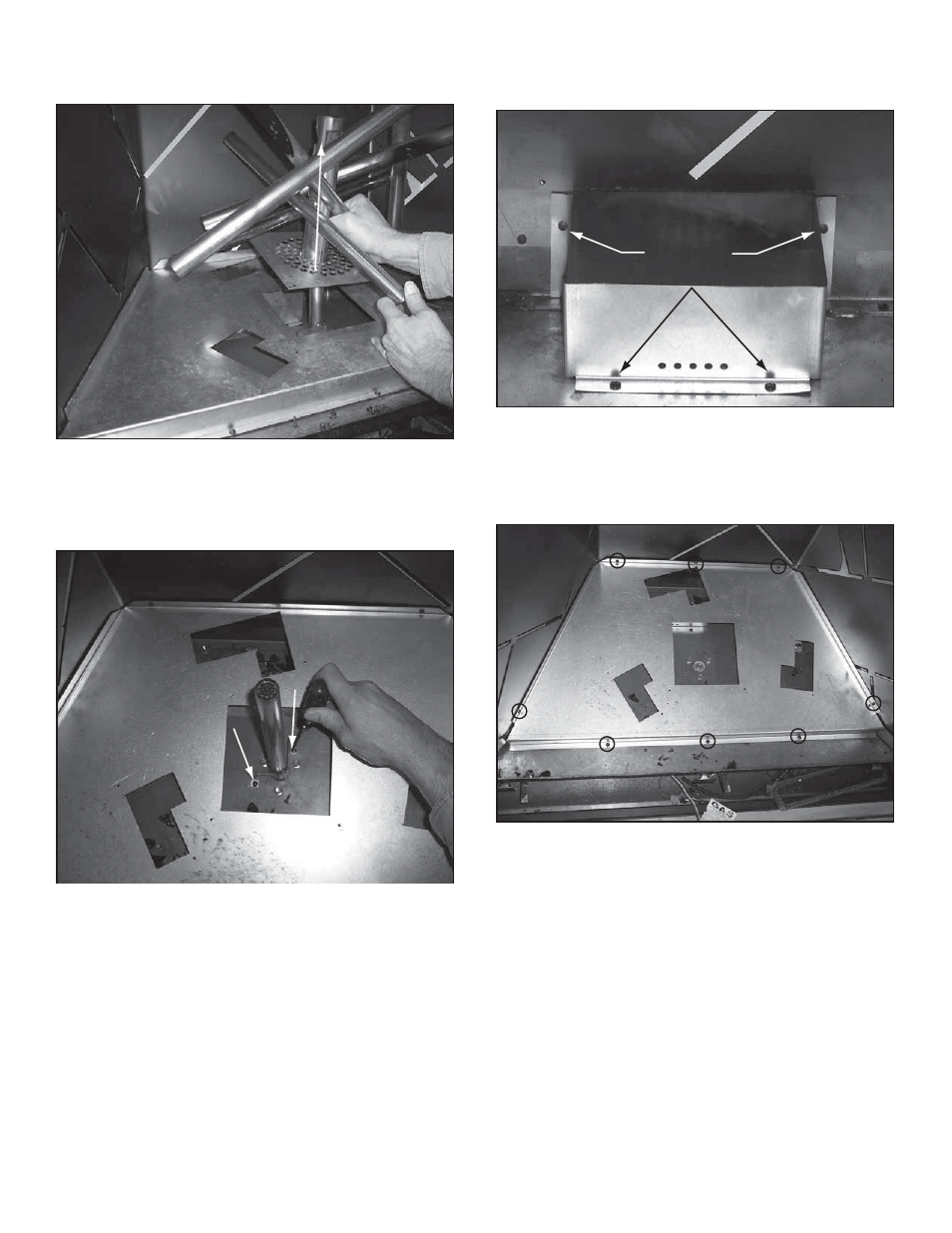

Figure 3.12 Remove Pilot Shield
Figure 3.10 Remove Decorative Steel Log Assembly
Figure 3.11 Remove Center Burner Tube
• Remove decorative steel log assembly by removing 3
screws, lifting up and out (Figure 3.10).
• Remove center burner tube by removing two screws.
See Figure 3.11.
•
Remove pilot shield by removing four screws. See Figure
3.12.
• Remove
refractory:
-
Remove six bottom screws in refractory, then remove
the two top screws.
- Pull front refractory fl anges inward until they clear
the fi rebox fl ange.
-
Slide refractory forward while lifting back of refractory
over pilot. Continue sliding forward evenly until
refractory is out.
• Clean porcelain panels with a soft, dry cloth.
•
Reinstall refractory, center burner tube, decorative steel
log assembly, outside burner tubes, cover plates, glass
rocks.
• Remove hearth pan by removing 7 screws. See Figure
3.13.
Figure 3.13 Remove Hearth Pan
