Instruções de Instalação
40
Ajuste dos pés da interface universal
AVISO:
A INSTALAÇÃO INADEQUADA PODE LEVAR À
QUEDA DO PROJETOR, PROVOCANDO FERIMENTOS
PESSOAIS SÉRIOS OU DANO AO EQUIPAMENTO! NÃO
substitua o hardware. Use apenas o hardware fornecido pelo
fabricante e certifique-se de que todo o hardware está
devidamente apertado.
1.
Ajuste os pés da interface universal para a altura apropriada.
NOTA:
A altura do pй й ajustada por diversas razões, incluindo:
ventilação, superfície do projetor irregular ou para
nivelar a placa de montagem do suporte da interface.
2.
Verifique visualmente a altura da placa de montagem da
interface.
3.
Afrouxe o parafuso e ajuste o pé que está fixado na perna
ajustável. O pé pode ser removido e recolocado para permitir
um maior ajuste, se necessário. (Consulte a Figura 15)
4.
Ajuste a altura do pé conforme necessário. Se necessário,
utilize um nível para verificar que a placa de montagem da
interface universal está nivelada.
5.
Aperte o parafuso.
6.
Repita o procedimento para cada pé conforme necessário
até que os pés da interface universal estejam corretamente
ajustados.

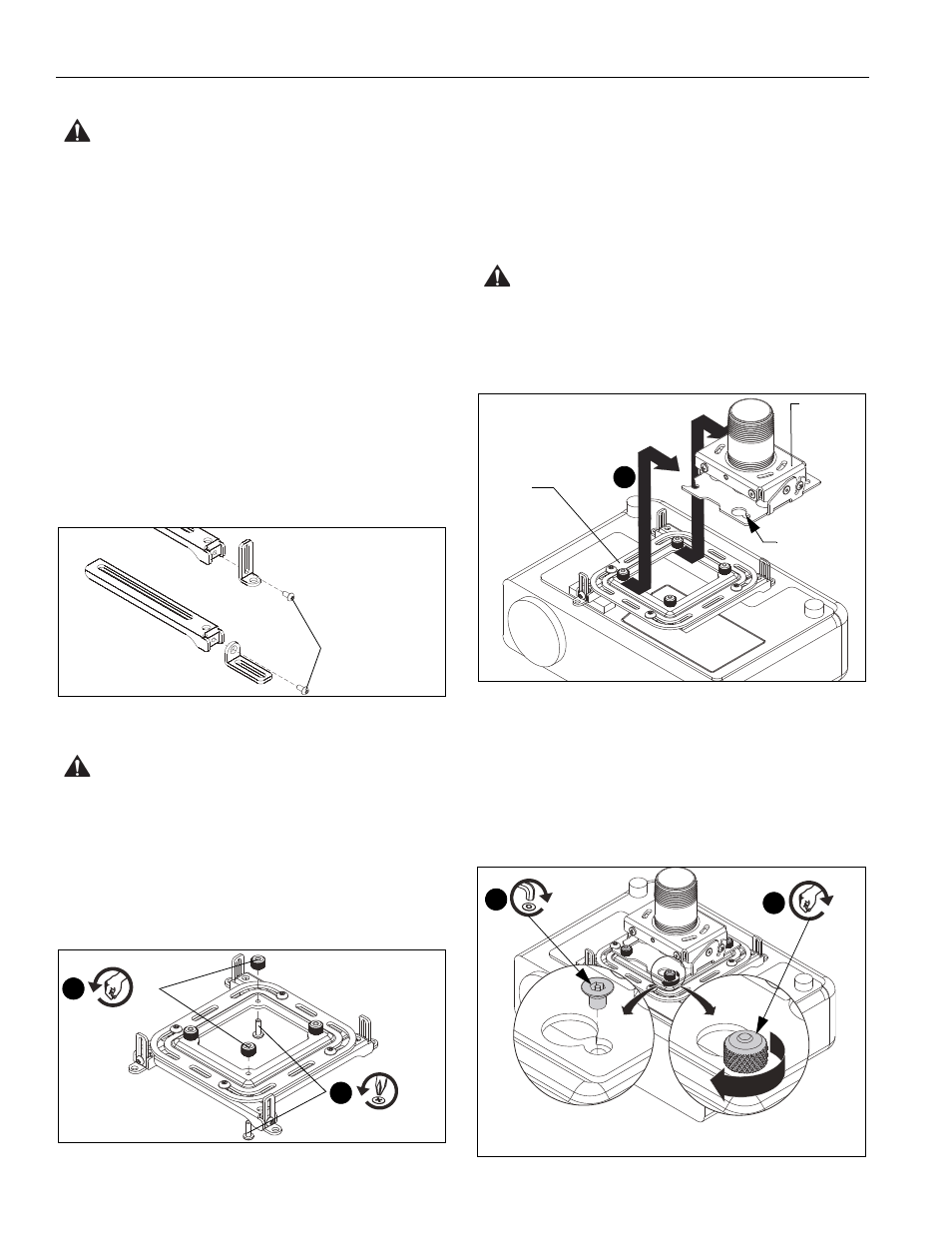

Figura 15
Instalação do projetor
AVISO:
A INSTALAÇÃO INADEQUADA PODE LEVAR À
QUEDA DO PROJETOR, RESULTANDO EM FERIMENTOS
PESSOAIS SÉRIOS OU DANO AO EQUIPAMENTO. NÃO
substitua o hardware. Use apenas o hardware fornecido pelo
fabricante.
IMPORTANTE!:
Para a fixação de segurança do projetor,
siga para a
Etapa 1
. Para a fixação de liberação fácil do
projetor, siga para a
Etapa 2
.
1.
Remova as duas porcas borboleta e parafusos Phillips dos
cantos opostos da interface universal. (Consulte a Figura 16)
Figura 16
2.
Oriente o projetor fixado à interface universal com o suporte
do projetor. (Consulte a Figura 17)
3.
Levante o projetor para que os parafusos com porcas
borboleta fiquem alinhados com os encaixes de montagem
no suporte do projetor.
4.
Deslize o projetor com a interface universal nos encaixes
de montagem, no suporte do projetor, até que os parafusos
fiquem assentados em relação à parte de trás dos encaixes
de montagem.
AVISO:
A INSTALAÇÃO INADEQUADA PODE LEVAR À
QUEDA DO PROJETOR, RESULTANDO EM FERIMENTOS
PESSOAIS SÉRIOS OU DANO AO EQUIPAMENTO.
Certifique-se de que os encaixes de montagem no suporte
do projetor deslizam sob os parafusos borboleta e de que os
parafusos ficam assentados na parte traseira dos encaixes.
Figura 17
5.
Prenda o projetor ao suporte (Consulte a Figura 18):
•
Girando quatro porcas borboleta até estarem apertadas;
ou
•
APENAS PARA FIXAÇÃO DE SEGURANÇA:
Apertando as duas porcas borboleta restantes e
instalando dois parafusos de segurança de cabeça
chata (F2) nos cantos onde as porcas borboleta foram
removidas anteriormente.
Figura 18
Remova o pé e
recoloque-o com o e
na parte inferior
1
x 2
1
x 2
3
Parte traseira
encaixe de
montagem
Parte
Interface
universal
Suporte
projetor
do
diantera
do projeto
5
x 4
x 2
5
Fixação de
segurança
Fixação de
liberação fácil
