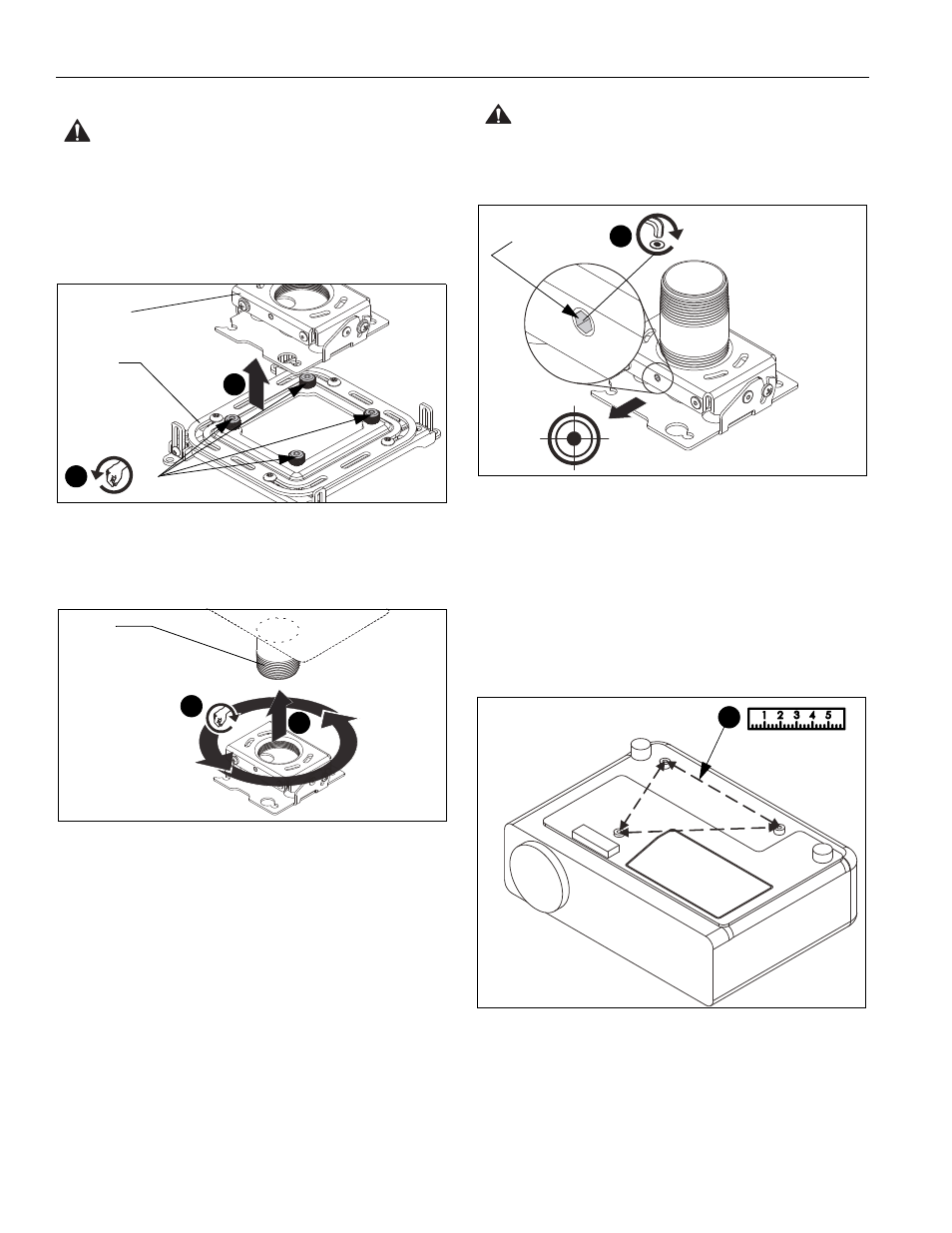

Instalación del soporte para proyector.
ADVERTENCIA: INSTALAR EL SOPORTE
INCORRECTAMENTE PUEDE CAUSAR LESIONES
FÍSICAS O DAÑOS AL EQUIPO. Los elementos
estructurales
DEBEN soportar cinco veces el peso
combinado de todo el equipo que se instalará.
1. Afloje (pero NO retire) los cuatro tornillos de ajuste manual
en la interfaz universal, y retire el soporte para proyector de
la interfaz universal. (Consulte Figura 8)
Figura 8
2. Alinee el soporte para proyector con el extremo del tubo fijo (A)
de 3", enrosque en sentido antihorario el soporte para
proyector en el tubo hasta que ajuste, de manera que
coincidan al menos cuatro roscas. (Consulte Figura 9)
Figura 9
Alineamiento aproximado del soporte del proyector
3. Gire el soporte para proyector en ambos sentidos hasta que la
parte frontal del soporte apunte hacia el área de proyección.
¡IMPORTANTE!: Cuando el soporte del proyector está en su
posición, el orificio del tornillo de fijación deberá apuntar
directamente hacia el área de proyección. (Consulte Figura 10).
4. Asegure el soporte para proyector al tubo con uno de los
siguientes procedimientos:
• Gire el tornillo de fijación (se envía colocado en el
soporte para proyector) con la llave hexagonal de 5/32"
hasta que ajuste.
• OPCIONAL: Retire el tornillo de fijación colocado (se
envía colocado en el soporte para proyector) con la llave
hexagonal (G2) de 5/32", e instale el tornillo de fijación
de seguridad de 5/16" x 1/2” con la llave hexagonal (G2)
de 5/32".
PRECAUCIÓN: ¡NO LO AJUSTE DEMASIADO! Si lo
ajusta en exceso el tornillo de fijación puede dañar la rosca
del tubo.
Figura 10
Ajuste de la interfaz universal en el proyector
1. Mida la distancia entre los orificios de montaje del
proyector. (Consulte Figura 11)
NOTA: No existe un parámetro estándar para la configuración
de los orificios de soporte de los proyectores. Las
patas de la interfaz universal se pueden configurar
para que coincidan con los orificios de montaje del
proyector.
Figura 11
1
1 x 4
Proyector
soporte
Interfaz
universal
2
2
(A)
Orificio para el
Área de
tornillo de fijación
4 x 1
proyeccin
(Ejemplo de proyector
con 3 orificios de montaje)
