Instructions d’installation

16

INSTALLATION

AVERTISSEMENT:

Ne pas fournir une résistance

structurelle appropriée pour ce composant peut entraîner des
blessures corporelles graves ou endommager l’équipement.
Il incombe à l’installateur de s’assurer que la structure à
laquelle ce composant est fixé peut soutenir cinq fois le poids
combiné de tout l’équipement. Renforcer la structure selon
les besoins avant l’installation du composant.

Installation de la plaque murale

1.

Choisir l’emplacement de montage

IMPORTANT! :

Vous devrez connaître la distance entre la

lentille du projecteur et l’écran. Consultez les spécifications du
projecteur pour obtenir plus d’informations et déterminer cette
distance.

REMARQUE:

Rendez-vous à la section

Installation sur des

solives en bois

ou à la section

Installation

sur béton massif

en fonction du matériau

(solives en bois ou béton) sur lequel la plaque
de plafond sera installée.

Installation sur des solives en bois

1.

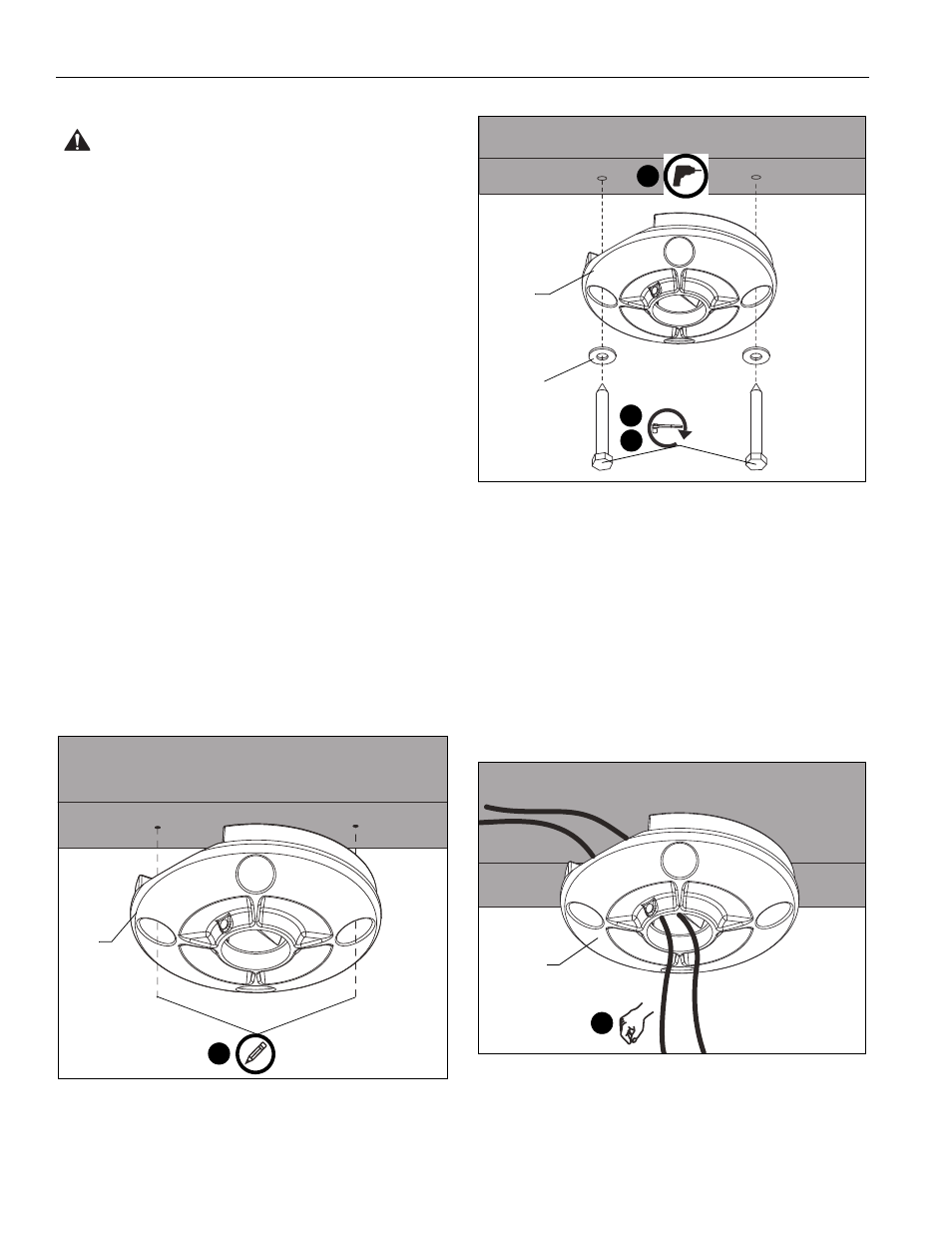

En utilisant la plaque de plafond (B) comme gabarit,

marquez les emplacements des deux trous de guidage.

(Voir Figure 1). Vérifiez que:

les trous OPPOSÉS sont utilisés dans la plaque (B), et

les marques sont au centre de la solive en bois.

REMARQUE:

Cloison sèche non illustrée pour plus de clarté.

Figure 1

2.

Percez des trous de guidage de 5,5 x 69,9 mm (7/32 x 2-3/4 po)

dans le côté étroit de la solive en bois. Assurez-vous que les

trous de guidage sont droits.

Figure 2

3.

Insérez sans trop serrer deux (minimum) tirefonds de

5/16 x 2-3/4 po (H1), à travers des rondelles de 5/16 po

(H2) et de la plaque de plafond (B), dans la solive en bois.

(Voir Figure 2)

REMARQUE:

Ne serrez pas encore la plaque de plafond (B)

contre le plafond afin de pouvoir installer les
câbles.

REMARQUE:

Deux autres rondelles et tirefonds sont

fournies.

4.

Faites passer les câbles à travers les orifices de la plaque

de plafond (B). (Voir Figure 3)

Figure 3

5.

Serrez les tirefonds (F). (Voir Figure 2)

1

x 2

(B)

3

(H1 x 2)

2

x 2

5

(B)

(H2) x 2

4

(B)
