Instrucciones de instalación
29

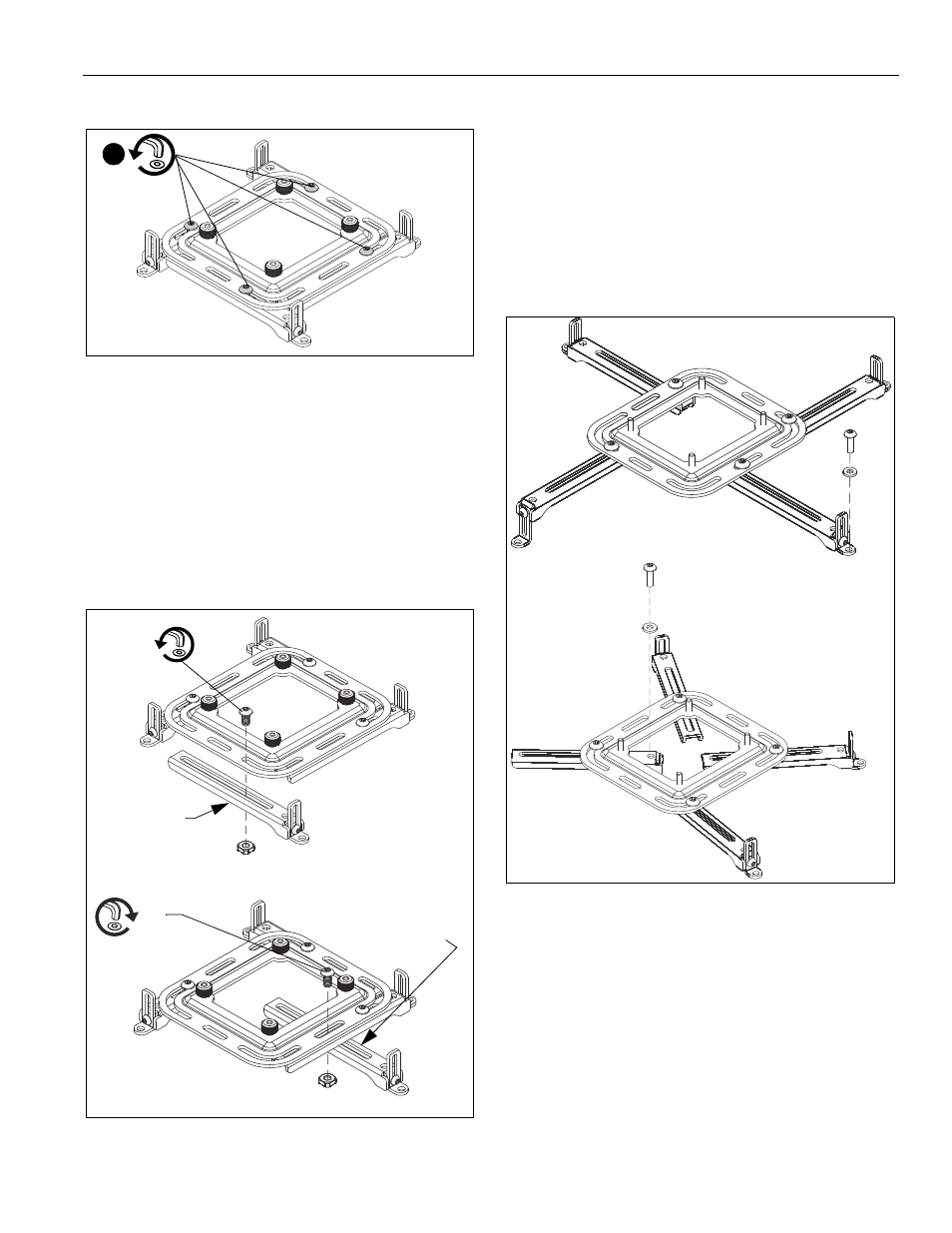

2. Afloje, pero NO retire, los tornillos que fijan las patas a la
interfaz universal. (Consulte Figura 12)
Figura 12
NOTA: Retire un tornillo de seguridad, un tornillo hexagonal y
una pata si el proyector solo tiene tres orificios de
montaje. (Consulte Figura 13)
NOTA: Las patas de la interfaz universal se pueden ajustar
para diversas configuraciones. Las patas de la interfaz
se pueden extender o contraer hacia el centro de la
interfaz.
NOTA: Si no se pueden alinear las patas ajustables con el
patrón del orificio de montaje del proyector, es posible
mover y/o quitar una o más patas para alinear la
interfaz mediante una ranura horizontal.
Figura 13
3. Coloque la interfaz universal en el proyector.
4. Ajuste las patas en la interfaz según sea necesario para
alinearlas con los orificios de montaje del proyector.
5. Seleccione los tornillos de seguridad (A1-D) que se ajusten
a los orificios de montaje del proyector para asegurar la
interfaz universal.
NOTA: Si usa tornillos de seguridad M3 de 8 mm (A1), también
debe usar las arandelas M3 (A2).
6. Fije la interfaz universal al proyector con el pie de sujeción,
o directamente con las patas. (Consulte Figura 14)
Figura 14
7. Todavía NO ajuste los tornillos.
2
x 1
Quite una pata
si el proyector
tiene tres orificios
de montaje.
Las patas se pueden
fijar con la
ranura horizontal
x 1
Fijación con pie
a través del pie
de la interfaz
Fijación directamente
con la pata de la interfaz
