Instructions d’installation
19

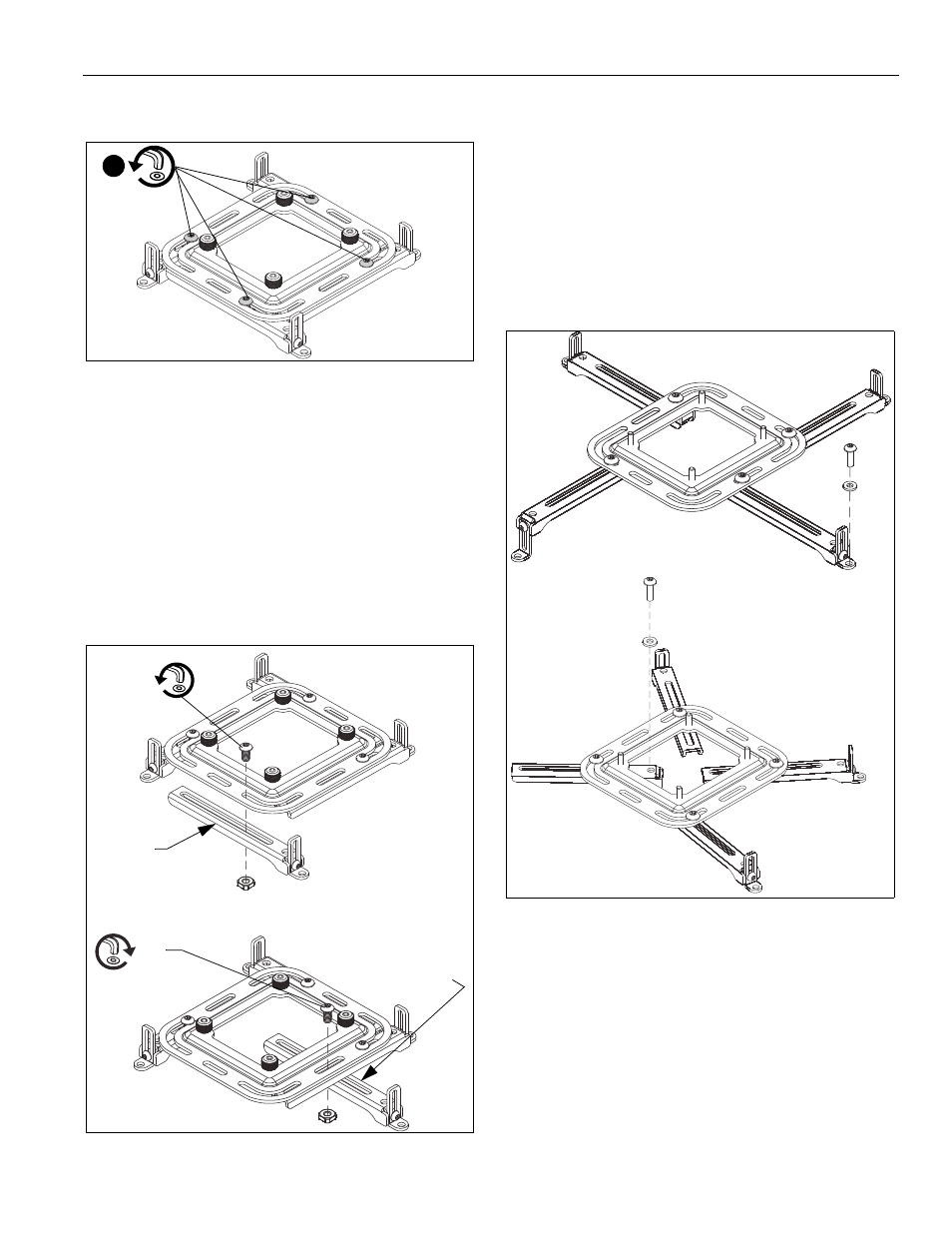

2. Desserrez, mais ne retirez pas les vis qui fixent les bras à
l’interface universelle. (Voir Figure 12)
Figure 12
REMARQUE: Retirez une vis de fixation, un écrou hexagonal
et un bras si le projecteur n’a que trois trous de
montage. (Voir Figure 13)
REMARQUE: Les bras de l’interface universelle peuvent
s’ajustés à de nombreuses configurations. Les
bras de l’interface peuvent être allongés ou
ramenés vers le centre de l’interface.
REMARQUE: S’il n’est pas possible d’aligner les bras
ajustables avec le modèle de trous de montage
du projecteur, un ou des bras peuvent être
déplacés ou retirés de sorte que l’interface
puisse être alignée à l’aide d’une fente
horizontale.
Figure 13
3. Placez l’interface universelle sur le projecteur.
4. Réglez les bras sur l’interface, selon les besoins, pour
aligner les bras avec les trous du support de montage
pour projecteur.
5. Fixez l’interface universelle au projecteur en sélectionnant
les vis de fixation (A1-D) qui conviennent aux trous de
montage du projecteur.
REMARQUE: Si vous utilisez une vis de fixation M3 x 8 mm
(A1), utilisez également les rondelles M3 (A2).
6. Fixez l’interface universelle au projecteur soit sur les pieds
du support, soit directement sur les bras. (Voir Figure 14)
Figure 14
7. NE vissez PAS complètement à cette étape.
2
x 1
Retirez un
bras si le
projecteur est
trous de montage.
Les bras peuvent
être fixés à l’aide de
la fente horizontale
x 1
pourvu de trois
Fixation
sur les pieds
de l’interface
Fixation directement
sur les bras de l’interface
