Instruções de Instalação
36
INSTALAÇÃO
AVISO: Deixar de fornecer a força estrutural adequada para
este componente pode resultar em ferimentos graves ou
danos ao equipamento! É responsabilidade do instalador
certificar-se de que a estrutura à qual este componente será
fixado é capaz de suportar cinco vezes o peso combinado de
todos os equipamentos. Reforce a estrutura conforme
necessário antes de instalar o componente.
Instalação da placa do teto
1. Determine o local de montagem.
IMPORTANTE!: Isso exigirá conhecer a distância da lente
até a tela. Consulte as especificações do projetor para obter
detalhes sobre como determinar essa distância
NOTA: Siga para a seção Instalação em vigas de madeira ou
Instalação em concreto sólido dependendo se a
placa do teto será instalada em vigas de madeira ou
concreto.
Instalação em vigas de madeira

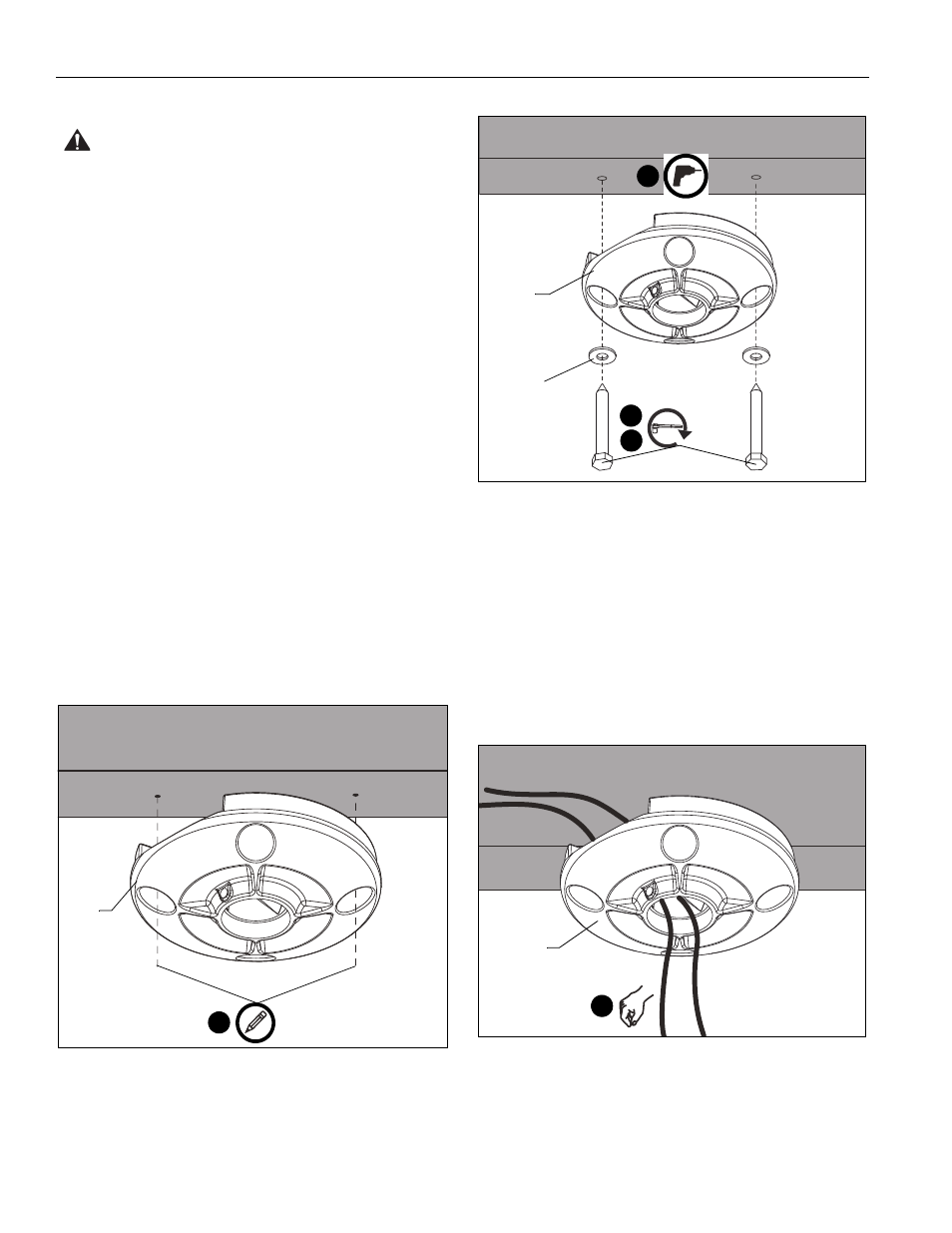

1. Usando a placa de teto (B) como modelo, marque os locais de
dois furos-piloto. (Consulte a Figura 1) Certifique-se de que:
•
São usados orifícios OPOSTOS na placa (B), e
• As marcações estão no centro da viga de madeira.
NOTA: Para maior clareza, a parede de gesso nгo й mostrada
aqui.
Figura 1
2. Perfure furos-piloto de 5,5 mm x 69,9 mm (7/32" x 2-3/4")
no lado estreito da viga de madeira. Certifique-se de que os
furos-piloto estão em linha reta.
Figura 2
3. Instale de forma frouxa dois (mínimo) parafusos
interfragmentários (H1) de 5/16" x 2-3/4" através de
arruelas (H2) de 5/16" e da placa de teto (B) na viga de
madeira. (Consulte a Figura 2)
NOTA: Não aperte a placa de teto (B) contra o teto neste
momento para acomodar a instalação do cabo.
NOTA: São fornecidos dois parafusos interfragmentários e
duas arruelas adicionais.
4. Direcione os cabos através do canal na placa de teto (B).
(Consulte a Figura 3)
Figura 3
5. Aperte os parafusos interfragmentários (F). (Consulte a
Figura 2)
1 x 2
(B)
3
(H1 x 2)
2 x 2
5
(B)
(H2) x 2
4
(B)
