Instrucciones de instalación
31

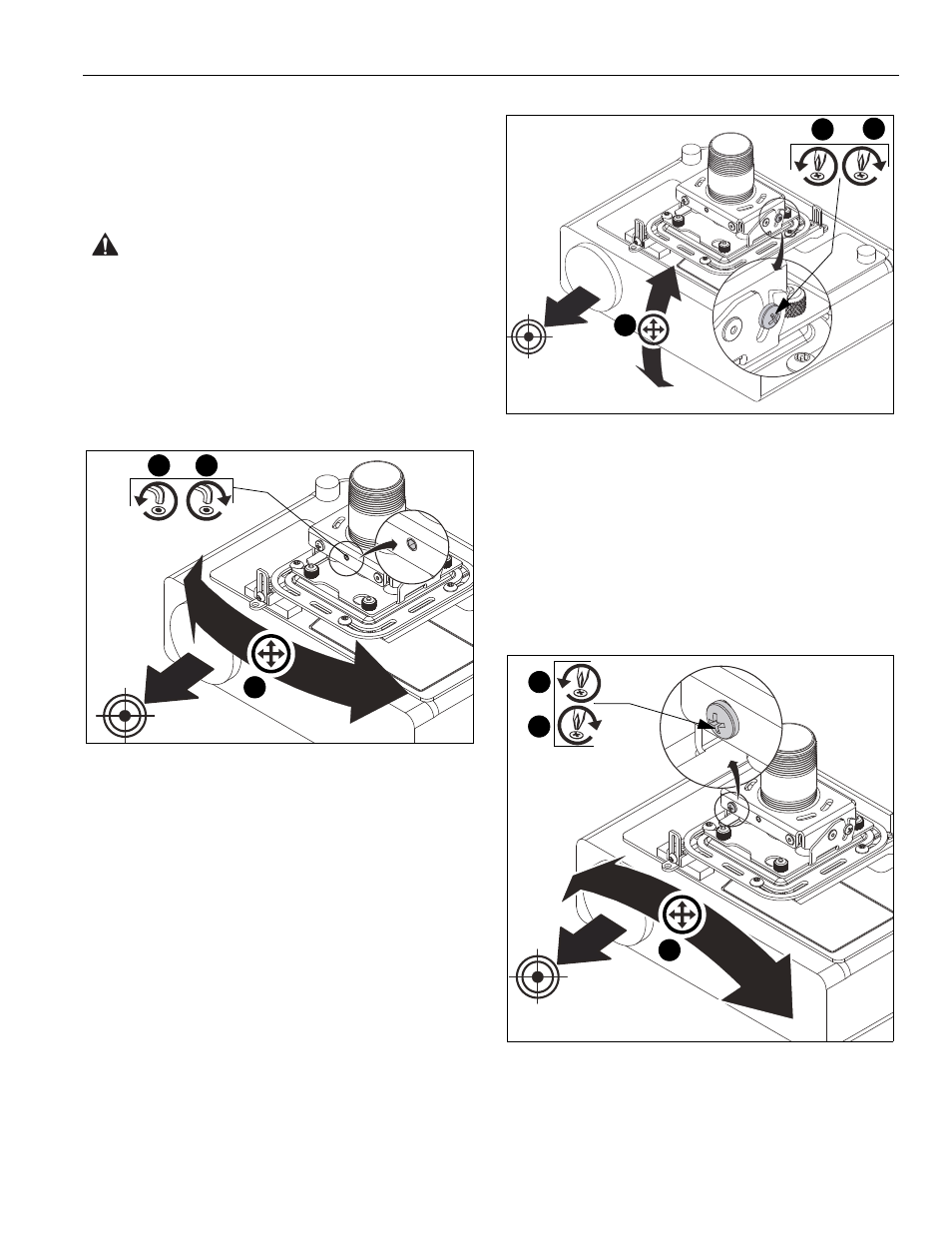

AJUSTES
Ajuste de la OSCILACIÓN
1. Afloje el tornillo de ajuste de oscilación con la llave
hexagonal de 5/32". (Consulte Figura 19)
NOTA: El tornillo de oscilación solo se puede ajustar cuando
está fijado a un tubo roscado.
ADVERTENCIA: No gire el proyector hasta el extremo de
la rosca del tubo. ¡El proyector, la interfaz universal y el
soporte del proyector caerán del tubo si lo desenrosca
demasiado! ¡Como mínimo DEBE tener cuatro vueltas de
rosca para asegurar que no se suelte!
2. Para ajustar el proyector, gírelo en el tubo hasta la posición
deseada de oscilación.
3. Ajuste el tornillo de bloqueo de oscilación con la llave
hexagonal de 5/32".
Figura 19
Ajuste de la inclinación
4. Afloje el tornillo de bloqueo del ajuste de inclinación en
cada extremo del soporte para proyector RSA con un
destornillador Phillips n.º 2.
5. Ajuste el ángulo del proyector según la inclinación deseada.
(Consulte Figura 20)
6. Ajuste el tornillo de bloqueo del ajuste de inclinación en
cada extremo del soporte para proyector RSA con un
destornillador Phillips n.º 2.
Figura 20
Ajuste del balanceo
7. Afloje el tornillo de bloqueo del ajuste de balanceo a cada
lado del soporte para proyector RSA con un destornillador
Phillips n.º 2.
8. Ajuste el proyector según la posición de balanceo deseada.
(Consulte Figura 21)
9. Ajuste el tornillo de bloqueo del ajuste de balanceo a cada
lado del soporte para proyector RSA con un destornillador
Phillips n.º 2.
Figura 21
1 3
2
4 6
5
7
9
8
