Instructions d’installation

17

Installation sur du béton massif

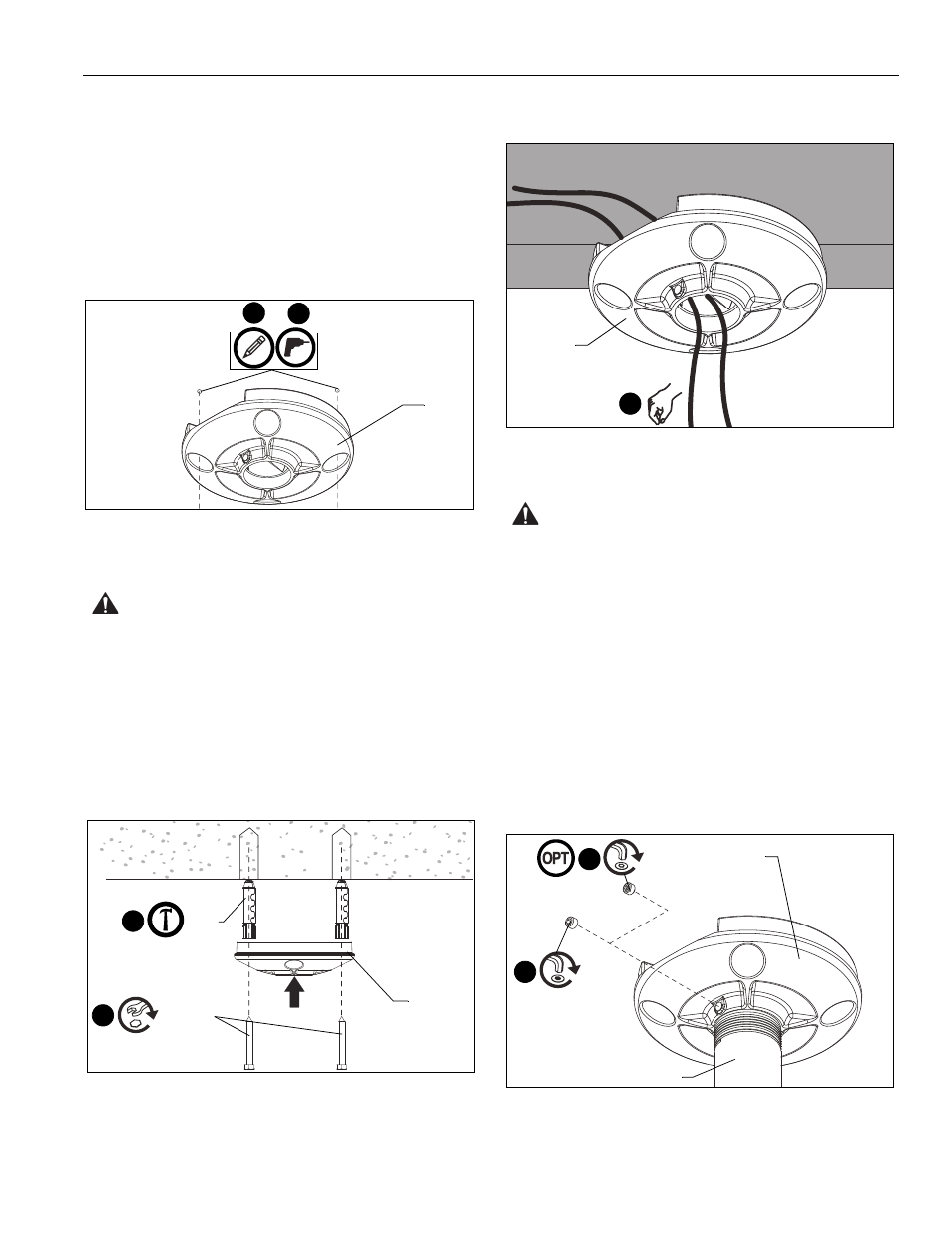

1.

En utilisant la plaque de plafond (B) comme gabarit,

marquez les emplacements des trous de fixation (deux au

minimum) sur le plafond. (Voir Figure 4)

IMPORTANT! :

Vérifiez que les trous OPPOSÉS sont utilisés

dans la plaque (B).

2.

Percez deux trous de guidage (minimum) comme suit : (Voir

Figure 4)

Toggler AF8 : 5/16 x 2-3/4 po

Fischer UX10 : 3/8 x 2-3/4 po

Figure 4

3.

Alignez les deux trous de fixation de la plaque de plafond

avec les deux trous de guidage.

AVERTISSEMENT:

Les chevilles (non fournies) doivent

être installées dans une structure solide de béton massif.

L’installation sur des blocs de béton carverneux, du mortier

ou du béton effrité, présentant des fissures ou tout autre

défaut peut entraîner une mauvaise fixation et des blessures

corporelles ou dommages à l'équipement.

4.

Insérez deux chevilles d’ancrage à béton Fischer UX10 ou

Toggler AF8 (non incluses) dans les trous de guidage

jusqu’au ras de la surface de montage. (Voir Figure 5)

5.

Fixez sans serrer la plaque de plafond (B) à la structure à

l’aide de deux tirefonds (minimum) de 5/16 x 2-3/4 po (H1).

(Voir Figure 5)

Figure 5

REMARQUE:

Ne serrez pas encore la plaque de plafond (B)

contre le plafond afin de pouvoir installer les
câbles.

6.

Faites passer les câbles à travers les orifices de la plaque

de plafond (B). (Voir Figure 6)

Figure 6

7.

Serrez les boulons tirefonds. (Voir Figure 5)

Installation du tube fixe

AVERTISSEMENT:

Dépasser la capacité pondérale peut

entraîner des blessures corporelles graves ou endommager
l’équipement. Il incombe à l’installateur de s’assurer que
le poids combiné de tous les composants attachés au
support ELPMBPJG n'excède pas 11,4 kg (25 lb).

1.

Vissez le tube fixe de 3 po (A) à l’anneau fileté de la plaque

de plafond (B) jusqu’à qu'il soit serré, avec un minimum de

quatre filets engagés. (Voir Figure 7)

2.

Fixez la colonne d’extension en suivant l’

une

des méthodes

ci-après : (Voir Figure 7)

Insérez une vis de serrage de 5/16 x 1/4 po (E1) dans un

trou taraudé de la plaque de plafond (B), et serrez

fermement contre la colonne.

FACULTATIF :

À l’aide de la clé de sécurité hexagonale,

insérez une vis de serrage de 5/16 x 1/4 po (E2) dans un

trou taraudé de la plaque de plafond (B), et serrez

fermement contre la colonne.

Figure 7

2

x 2

1

(B)

(H1) x 2

5

4

x (2)

(B)

6

(B)

(E2)

(E1)

2

2

(B)

(A)
