Instrucciones de instalación
27
Instalación en hormigón sólido
1.
Con la placa para cielo raso (B) como guía, marque los
lugares de los orificios de montaje (dos como mínimo) en el
cielo raso. (Consulte Figura 4)
¡IMPORTANTE!:
Asegúrese de que los orificios de la placa
sean
OPUESTOS
(B).
2.
Perfore dos orificios guía (mínimo) de la siguiente manera:
(Consulte Figura 4)
•
Toggler AF8: 5/16" x 2-3/4"
•
Fischer UX10: 3/8" x 2-3/4"

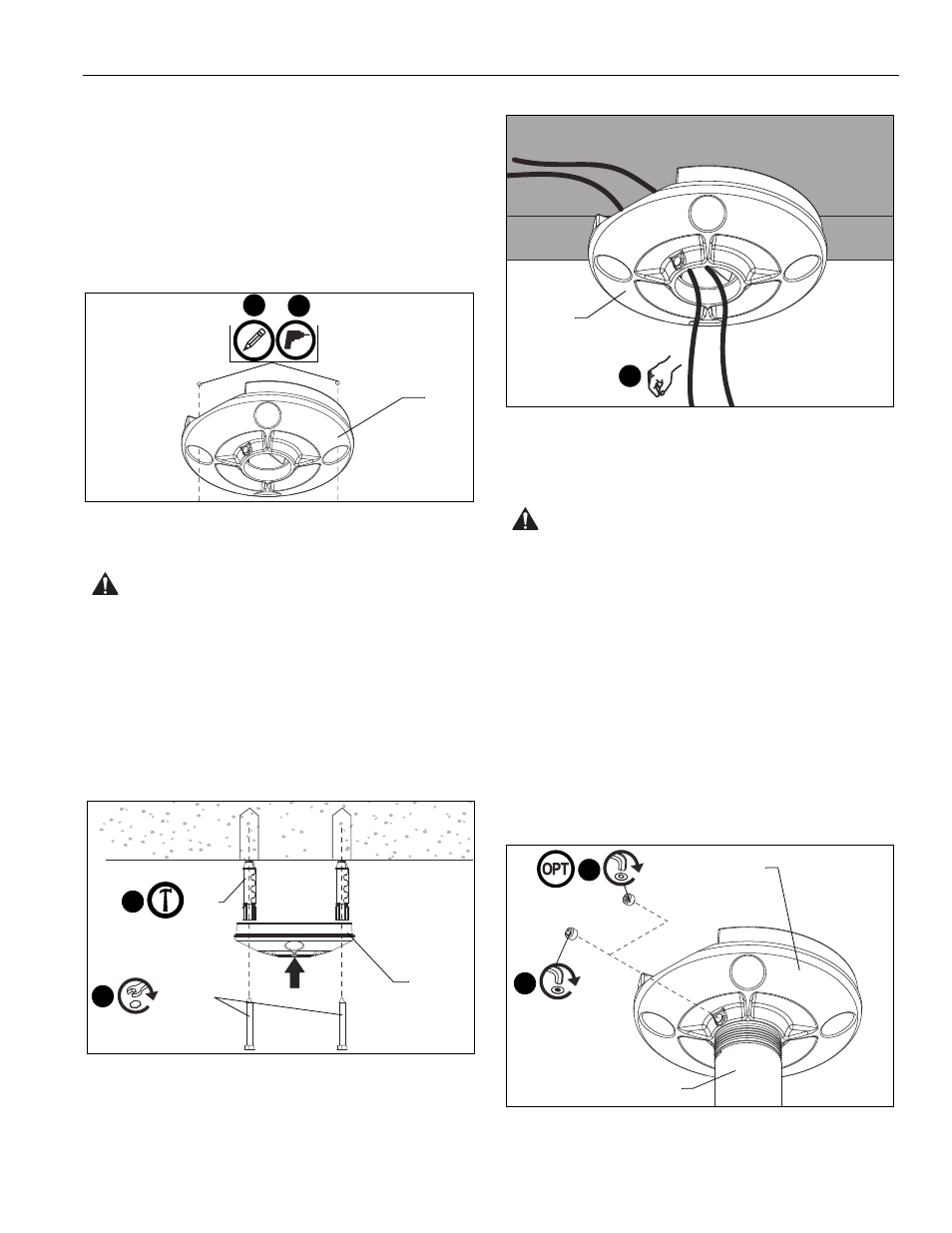

Figura 4
3.
Haga coincidir los dos orificios de montaje de la placa para
cielo raso con los dos orificios guía.
ADVERTENCIA:
Los anclajes (no incluidos) deben
colocarse en una estructura de hormigón sólida y firme. La
instalación en un bloque de mezcla o de hormigón hueco,
con grietas, desprendimientos u otros defectos puede causar
que los anclajes no resistan, y esto puede ocasionar lesiones
físicas o daños en el equipo.
4.
Coloque dos anclajes Fischer UX10 o Toggler AF8 para
hormigón (no incluidos) en los orificios guía, hasta que estén al
mismo nivel que la superficie de montaje. (Consulte Figura 5)
5.
Coloque la placa para cielo raso (B) en la estructura con dos
tornillos tirafondo (H1) de 5/16" x 2-3/4" (mínimo). (Consulte
Figura 5)
Figura 5
NOTA:
Todavía no ajuste la placa (B) al cielo raso, para poder
acomodar la instalación de cables.
6.
Pase los cables por el canal de la placa para cielo raso (B).
(Consulte Figura 6)
Figura 6
7.
Ajuste los tornillos tirafondo. (Consulte Figura 5)
Instalación del tubo fijo
ADVERTENCIA:
Exceder la capacidad máxima de peso
podría causar lesiones graves o daños al equipo. Es
responsabilidad del instalador asegurarse de que el peso
combinado de todos los equipos que sostendrá el
ELPMBPJG no supere los 11,4 kg (25 libras).
1.
Coloque el tubo fijo (A) de 3" en el cuello roscado de la
placa para cielo raso (B) hasta que ajuste, de manera que
coincidan al menos cuatro roscas. (Consulte Figura 7)
2.
Asegure la columna de extensión con
uno
de los siguientes
procedimientos: (Consulte Figura 7)
•
Enrosque un tornillo de fijación (E1) de 5/16" x 1/4" en
el orificio roscado de la placa para cielo raso (B) y
ajústelo firmemente contra la columna.
•
OPCIONAL:
Con una llave hexagonal de 5/32",
enrosque un tornillo de fijación de seguridad (E2) de
5/16" x 1/4" en el orificio roscado de la placa para cielo
raso (B), y ajuste firmemente contra la columna.
