TASCAM MMP-16 User’s Guide • Chapter 2 • Installation
MMP-16
PARALLEL TRACKS
115/230~VAC 1/0.5 A
AUXILIARY OUTLET
9 - 16
MMP-16
2.0 / 1.0 A,
TEAC CORPORATION
MODULAR MULTITRACK PLAYER
115 / 230 ~,
SERIAL NO.
MODEL NO.
230 W
CHANNEL
ANALOG OUT
OUT
IN
UL1950
LISTED
E1XXXX
MADE IN USA
50 - 60Hz
XXDK
R
WORD CLOCK
BLANK
1 - 8
BOB
NET
SCSI
M 2
BLANK
9-16
ADIF
ADIF
1-8
(2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT
FOLLOWING RESTRICTIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND
THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE
REMOTE
CHANNEL
OUT
IN
ANALOG OUT
IN
OUT
VIDEO
MIDI
DIAG
THRU
IN
OUT
MAY CAUSE UNDESIRED OPERATION.
TIME CODE
LYNX
PARALLEL TRANSPORT
EDITOR
TRANSPORT

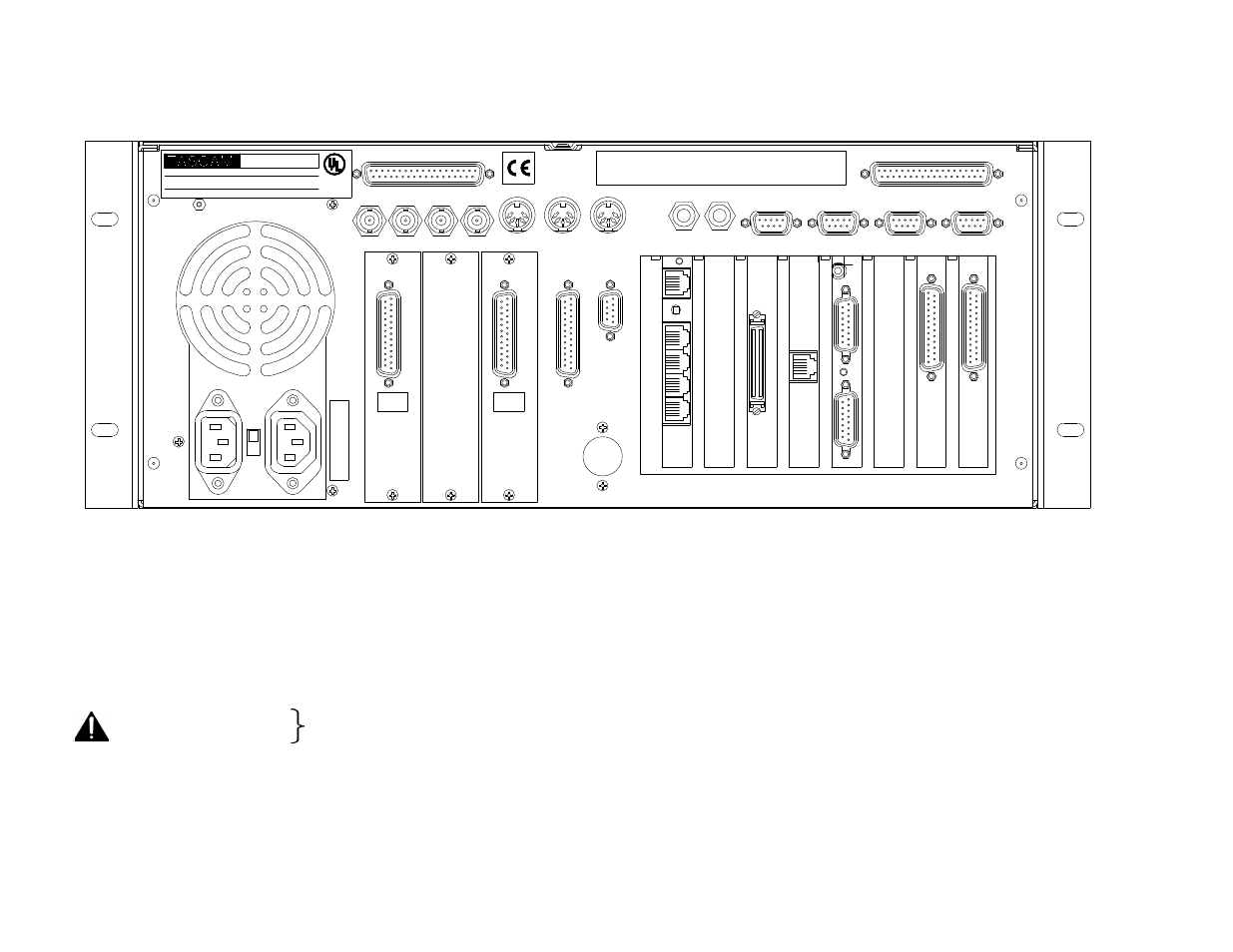

MMP-16 Back Panel Connections for Serial # 01345 and above
MMP units with serial numbers starting at 01345 and higher have a different arrangement for back panel connectors than previous units. The arrangement
of connectors for serial numbers 10345 and above are shown in the drawing above and are listed here.
•
Analog audio out 1-8
•
Analog audio out 9-16
•
AES Digital audio Out (labeled ADIF 1-8 and ADIF 9-16)
•
Biphase In (BOB)
•
Biphase Thru (BOB)
•
Mono mix audio out (M2)
•
SCSI
•
Remote control
•
MMR bus (M2)
Not intended for public
telecommunication
network
•
Word clock in
•
Word clock out
•
Video sync in
•
Video sync out
•
Midi in
•
Midi out
•
Midi thru
•
Time code in
•
Time code out
•
Diagnostic port
•
Lynx (2 connections)
•
Editor (Sony 9-pin in)
•
Transport (Sony 9-pin out)
•
Parallel Tracks
•
Parallel Transport
•
Network (for OPTIONAL 100Mbit
Ethernet card)
MMP-16 Back Panel for Serial Numbers 01345 and above
