10009383 5
XDV Direct Vent Gas Fireplace
5/8" V - Rough Opening Width
7" Dia.
4" Dia.
Rough
Opening
Height
Rough
Opening
Depth
Recessed
Nailing
Flange
(178mm)
(102mm)
(16mm)
S
S
T
C
W
B
A
E
D
F
X
J
K
L
B
O
P
U
5/8" (16 mm)
R
Q
M
Gas Line
Access
Low Voltage
Electrical
Access
N
M
Low Voltage
Electrical
Access
Gas Line
Access
Electrical
Access
7920
XDV top specs
2/05
XDV Fireplace Dimensions - Installed as Top Vent

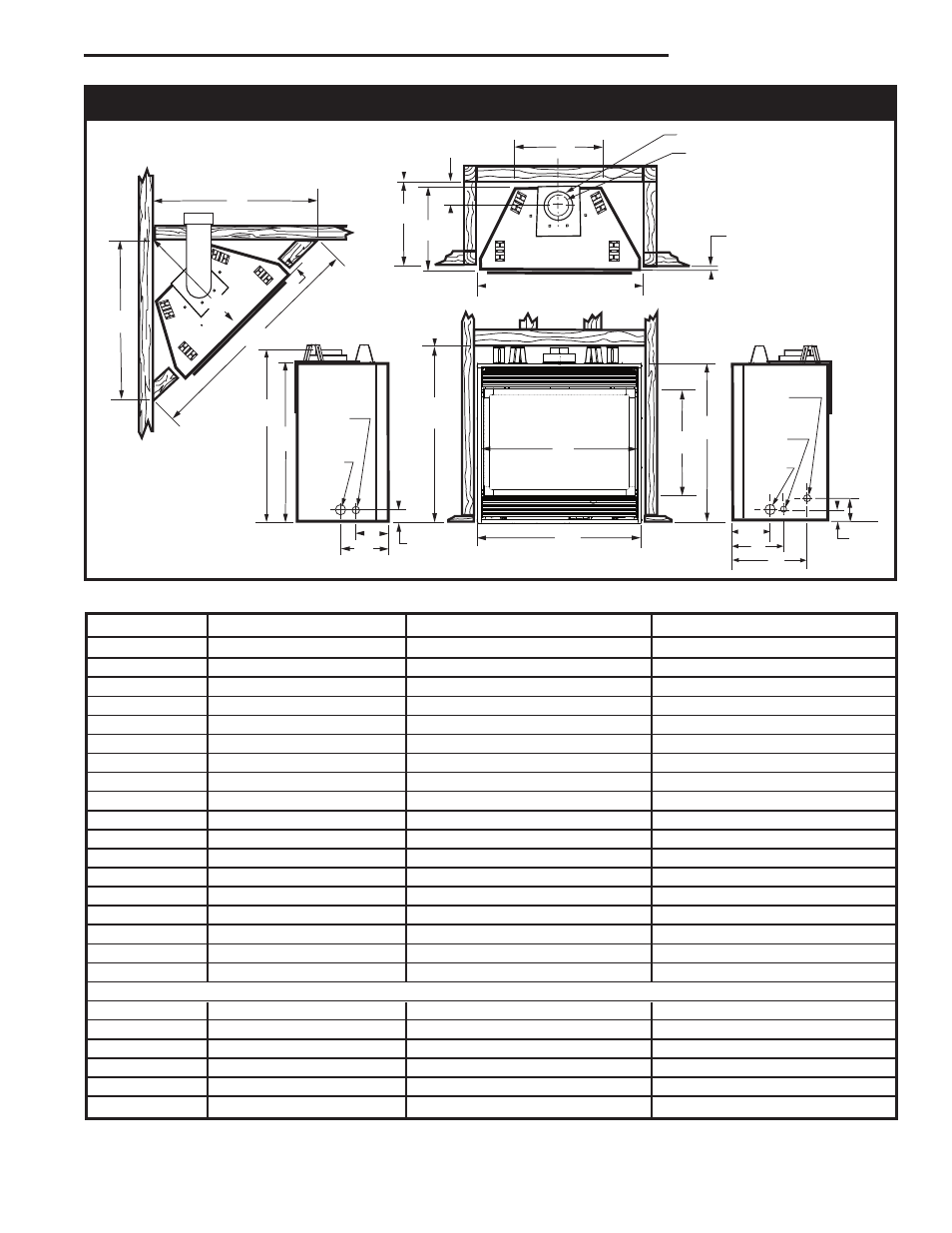

Fig. 2 Fireplace specifications and framing dimensions.
Ref. 33XDV 36XDV 39XDV
A 33” (838 mm) 36” (914 mm) 39” (991 mm)
B 28⁷⁄₈” (733 mm) 34¹⁄₄” (870 mm) 34¹⁄₄” (870 mm)
C 31¹⁄₄” (794 mm) 34¹⁄₄” (870 mm) 37¹⁄₄” (946 mm)
D 18³⁄₈” (466 mm) 23” (584 mm) 23” (584 mm)
E 22³⁄₄” (578 mm) 24” (610 mm) 27” (686 mm)
F 14³⁄₈” (365 mm) 16¹⁄₄” (413 mm) 16¹⁄₄” (413 mm)
G -- -- -- -- -- --
H -- -- -- -- -- --
I -- -- -- -- -- --
J 4⁵⁄₈” (118 mm) 5⁵⁄₈” (143 mm) 5⁵⁄₈” (143 mm)
K 6³⁄₈” (162 mm) 8” (203 mm) 8” (203 mm)
L 8⁷⁄₈” (225 mm) 11⁷⁄₈” (302 mm) 11⁷⁄₈” (302 mm)
M 2” (51 mm) 2” (51 mm) 2” (51 mm)
N 3³⁄₈” (85 mm) 3¹⁄₄” (82 mm) 3¹⁄₄” (82 mm)
O 4⁵⁄₈” (117 mm) 6³⁄₄” (171 mm) 6³⁄₄” (171 mm)
P 6³⁄₈” (162 mm) 9¹⁄₄” (235 mm) 9¹⁄₄” (235 mm)
Q 31³⁄₄” (806 mm) 37” (939 mm) 37” (939 mm)
R 6⁵⁄₃₂” (156 mm) 6³⁄₄” (170 mm) 6³⁄₄” (170 mm)
Framing Dimensions
S 36” (914 mm) 39³⁄₄” (1010 mm) 43¹⁄₈” (1045 mm)
T 51” (1295 mm) 55¹⁄₄” (1403 mm) 60⁷⁄₈” (1546 mm)
U 25¹⁄₄” (641 mm) 28¹⁄₈” (714 mm) 30⁷⁄₈” (784 mm)
V 33¹⁄₂” (851 mm) 36¹⁄₂” (927 mm) 39¹⁄₂” (1003 mm)
W 31” (787 mm) 38⁵⁄₈” (980 mm) 38⁵⁄₈” (980 mm)
X 14⁷⁄₈” (378 mm) 16³⁄₄” (426 mm) 16³⁄₄” (426 mm)
