Cleveland Range HA-MKGL-80 - Manual (Page 28)

ITEM NO. PART NO. DESCRIPTION QTY.
1. KE50579-1 CIRCUIT BREAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
FA00012 "O" RING, CIRCUIT BREAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
KE50580 WATER RESISTANT BOOT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2. KE603208-4 TILT SWITCH OPERATOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
3. KE51730 TILT SHAFT BEARING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
4. KE54531 AGITATOR STOP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
5.* KE54530 AGITATOR START . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
6.* KE54529 POWER ON/OFF SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
7.* KE54532 SPEED CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
8. KE01889 MICRO SWITCH TRIGGER/SEGMENT GEAR WELDMENT . . . . . . . . . . . . . . . .1
43
8
10 11
12
13
14
15
16
17
18
19
18
20
18
19
18
17
21
23 22
24
36
37
38
39
35
31
32
30
33
34
44
25 26 27 28
29
42
50
51
52
GAS CONNECTION GAS CONNECTION
SEE PNEUMATIC
COMPONENTS DRAWING
SEE PNEUMATIC
COMPONENTS DRAWING
48
47
46
45
49
9
3
5
4
7
6
2
40
41
1
53
54
55
56

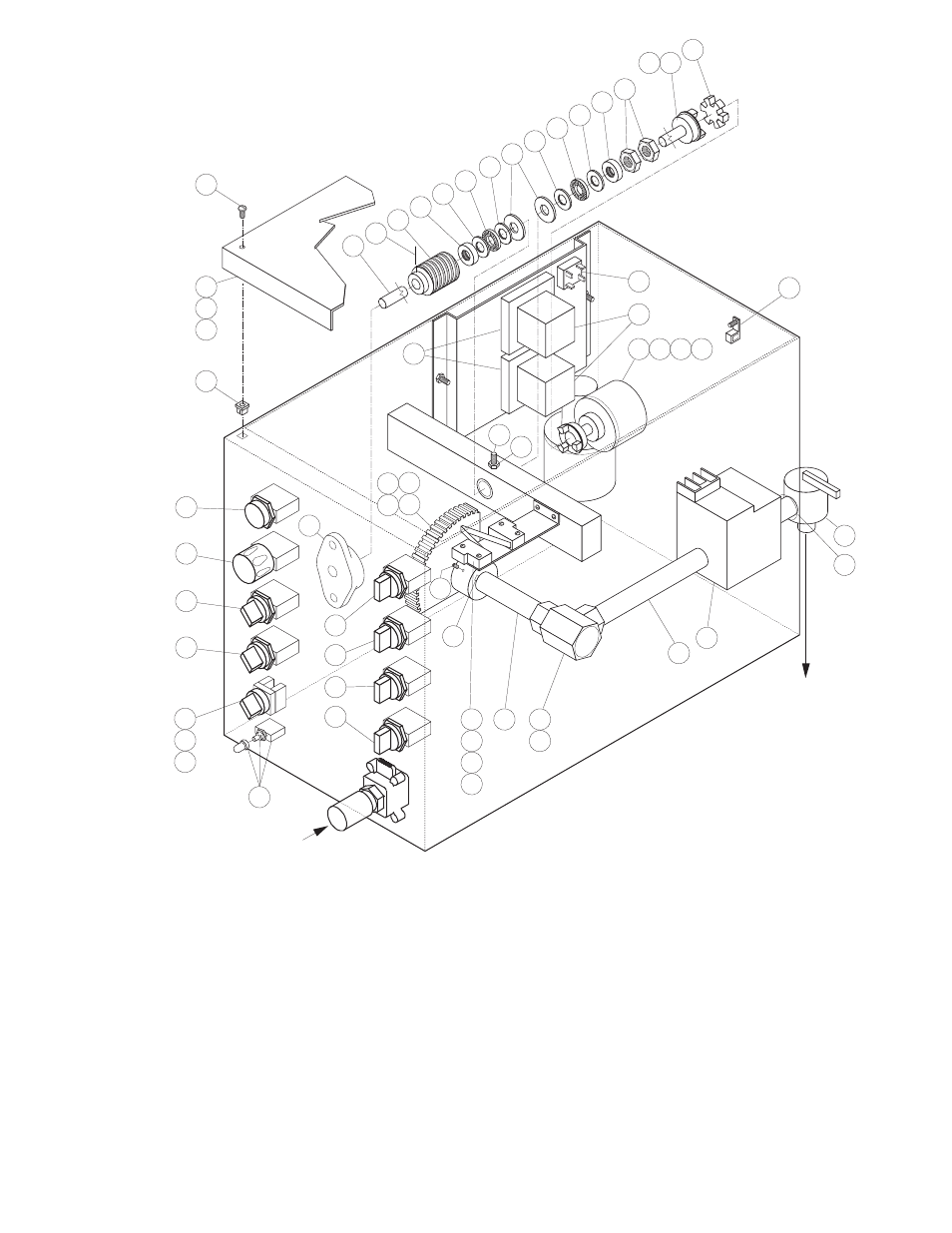

SIDE BOX -
TILT MECHANISM
& SWITCHES
