Cleveland Range HA-MKGL-80 - Manual (Page 19)

ITEM ON. PART NO. DESCRIPTION QTY.
1. KE55210 WELD RING, KETTLE BOTTOM OUTLET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. FI05144-3 SANI CLAMP, 3” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3. KE52154-4 GASKET, SANI CLAMP, 3” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
4. KE02291 COMPLETE ACTUATOR AND DISCHARGE VALVE ASSEMBLY . . . . . . . . . . . . 1
INCLUDES PARTS 5. - 13.
5. KE55248 BUNA-N O-RING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
6. KE55249 REPLACEABLE S.S. PLUNGER HEAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
7. KE55250 BUNA-N O-RING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
8. KE55251 1/8 NPT S.S. HYDRAULIC CLOSE NIPPLE . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
9. KE55252 MALE S.S. QUICK DISCONNECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
10. KE55253 AIR OPERATED CYLINDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
11. KE55254 FEMALE S.S. QUICK DISCONNECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
12. FA05002-53 BUNA-N O-RING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
13. KE55256 FEMALE S.S. QUICK DISCONNECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
14. KE54924 TEMPERATURE SENSOR ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
15. FA05002-46 O-RING, FOOD GRADE, SIZE A0123, EPDM E 692-75 . . . . . . . . . . . . . . . . . . 1
16. KE52154-3 GASKET, SANI CLAMP, 1 1/2” WHITE TEFLON . . . . . . . . . . . . . . . . . . . . . . . . . 1
1
15
16
3
2
12
13
12
5
6
7
8
10
9
8
11
TEMPERATURE
SENSOR
4
AIR VALVE
ASSEMBLY
FPVA-3
14

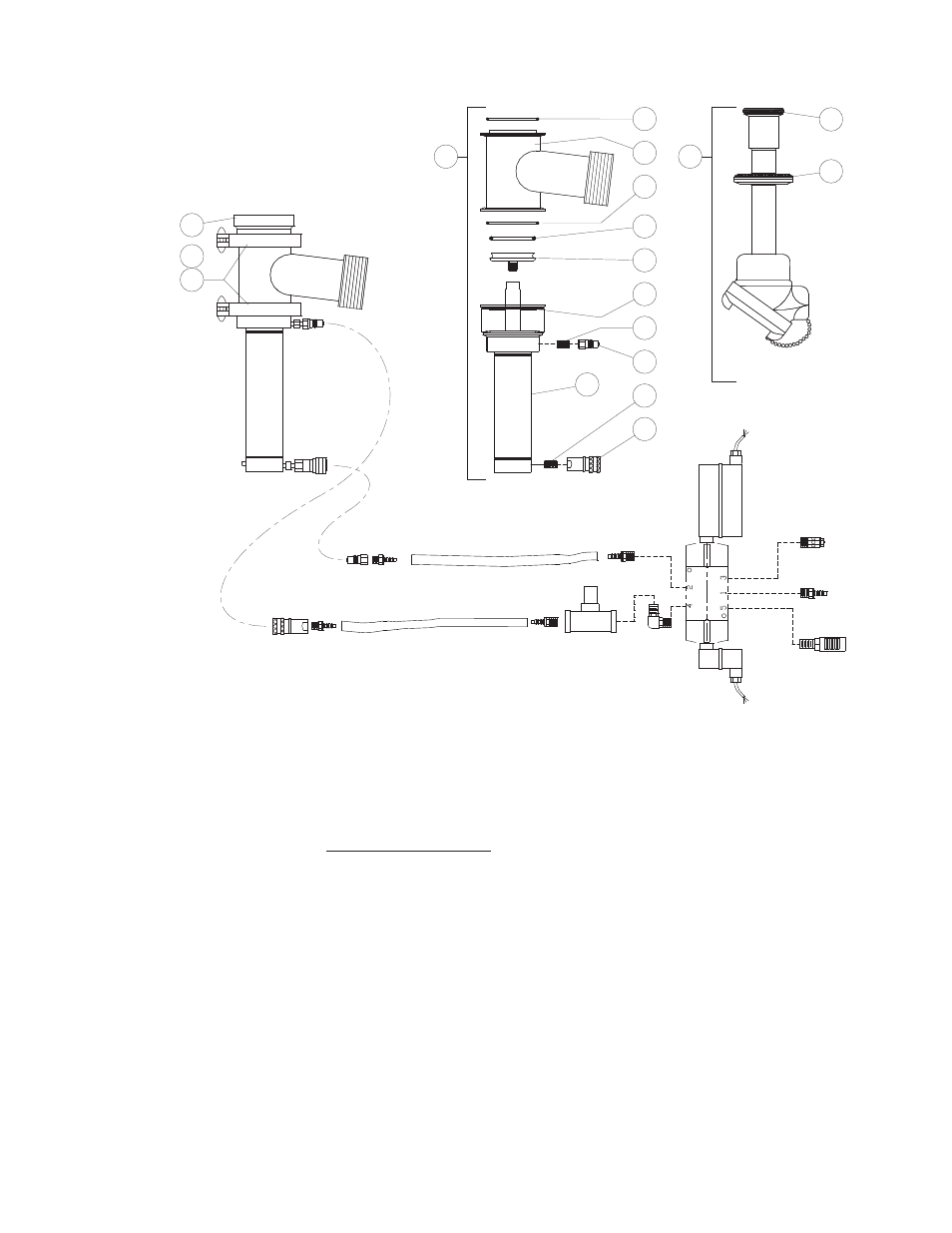

FLUSH PISTON VALVE
& TEMPERATURE
SENSOR ASSEMBLIES
(USED AFTER TO 2003)
