ITEM NO. PART NO. DESCRIPTION QTY.
1. FA05166 QUICK CONNECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2. KE54280 SLIDE VALVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .I
3. FA30512 SPACER WASHER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
4. FA32500 TOOTH LOCK WASHER 7/8" DIA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
5. KE52697 NUT 1/2 NPS BRASS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .I
6. KE52931 AIR FITTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
7. F100178 TEE 1/2 NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
8. FI00351 BUSHING 1/2 MIP X 1/4 FIP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
9. FI05318 HOSE BARB 90° ELBOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
10. FI00151 90° STREET ELBOW 1/2 NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
11. FA30090 WASHER 15/16 ID X 1 3/4 OD X 1/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
12. 7100595-8 NIPPLE 1/2 NPT X 4 1/2" LONG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
13. KE55238 FILTER-REGULATOR-LUBRICATOR BLOCK . . . . . . . . . . . . . . . . . . . . . . . . . . .1
14. F105220-1 GEAR CLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
15. FA21006 10-24 S.S. NUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
16. KE532177 PNEUMATIC HOSE 1/4 I.D. X 31" L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
17. KE532176 PNEUMATIC HOSE 1/4 I.D. X 12 1/2" L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
18. FA30000 FLAT WASHER #10, ZINC PLATED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
19. KE02292 AIR SOLENOID ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
20. KE50555-3 GROMMET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
21. FA21008 1/4-20 NUT S.S. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
22. FA30002 FLAT WASHER 1/4 DIA., ZINC PLATED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
4 6 7 12 11
14 9 13 21 22 9
20
17 16
18 15
19
RTV ALL AROUND
(NOT SHOWN)
3
1
2
5
8
9

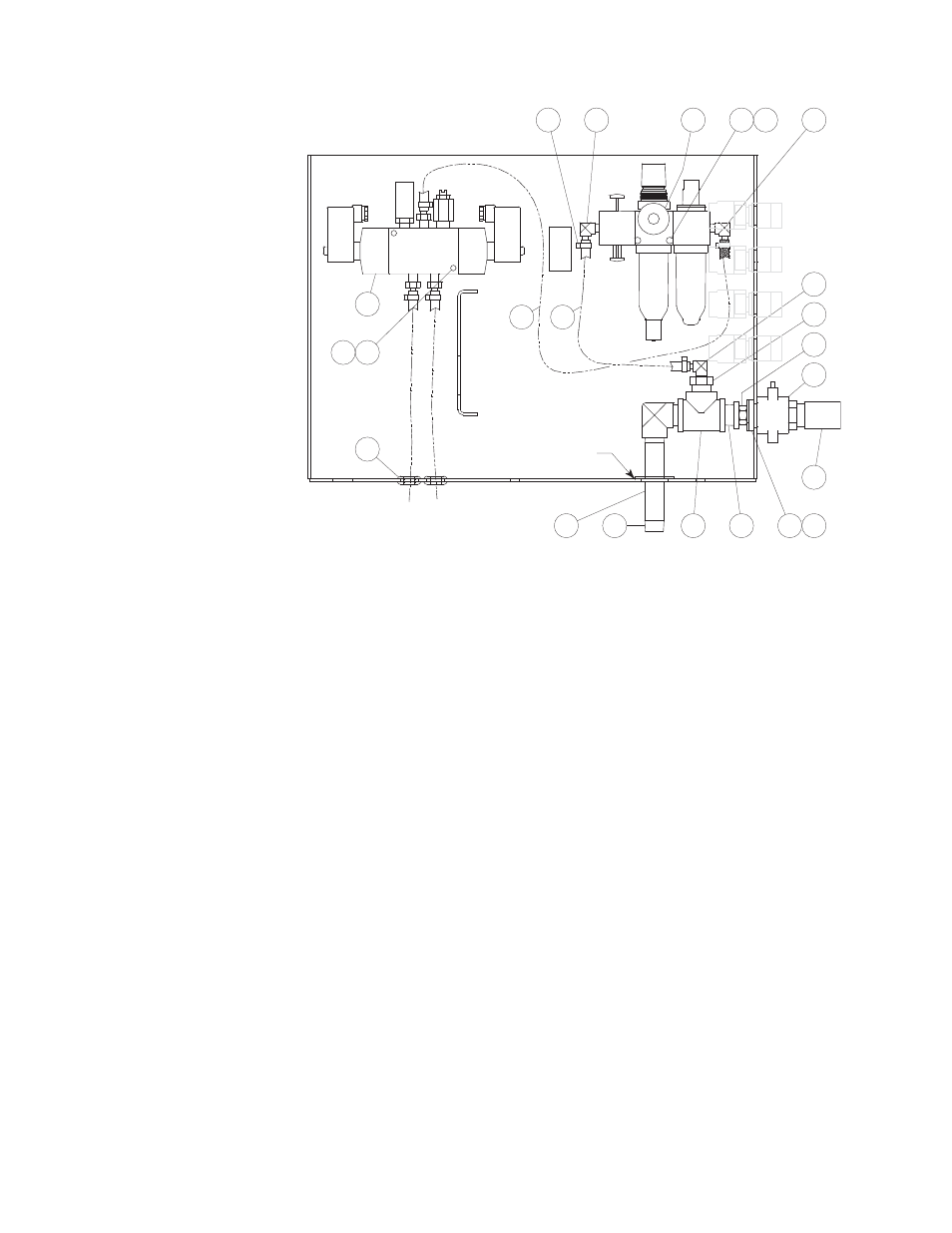

SIDE BOX -
PNEUMATICS
