Instrucciones de Instalación
Lea estas instrucciones en su totalidad y atentamente.
[S
Reemplace el Cable de Corriente (Opcional) Continúa
Realice este paso sólo si el cable de corriente entregado con la cocina no coincide con su receptáculo de pared.
2]

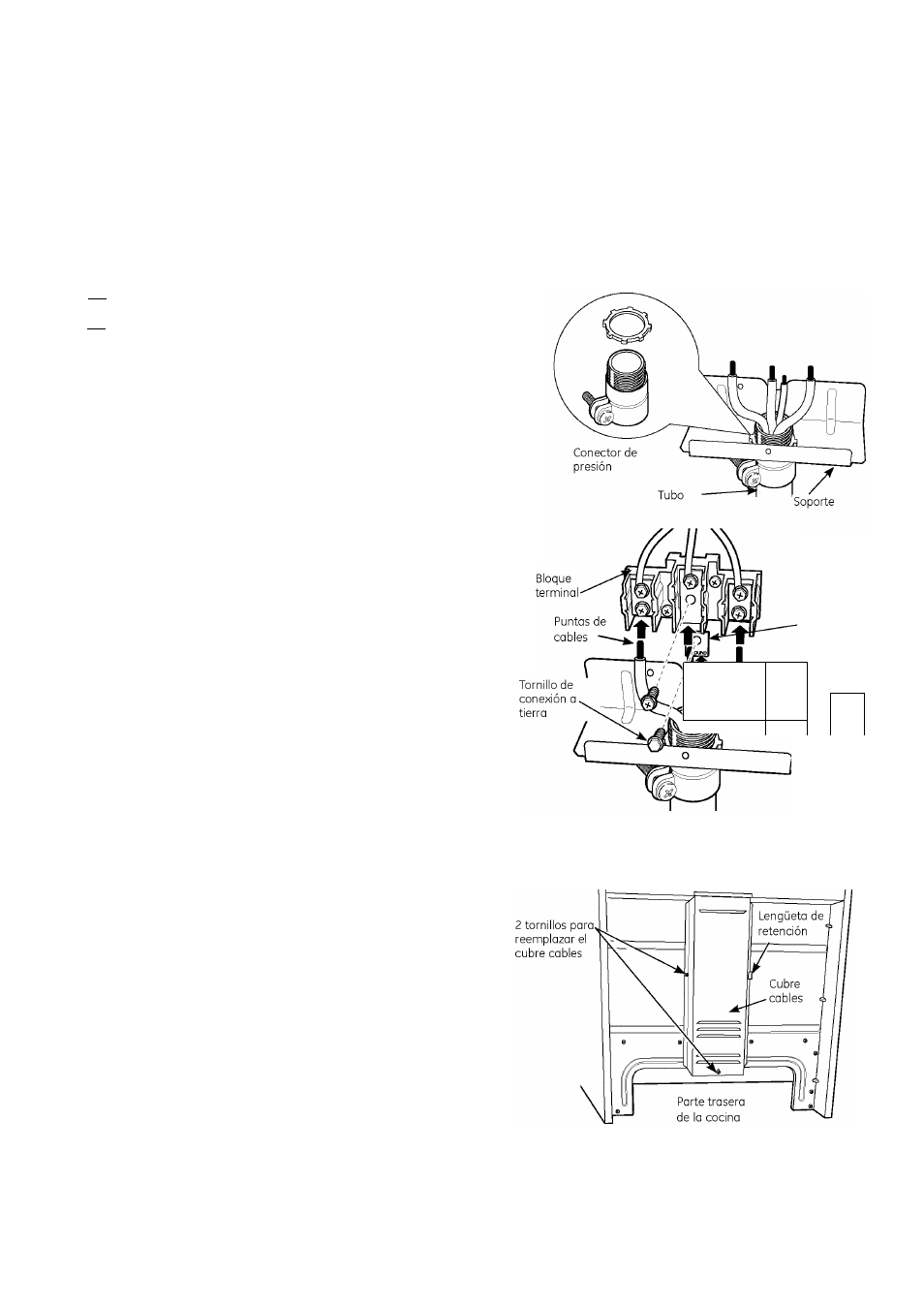

4-Wire Conduit Installation Option
|~^ Retire la abrazadera del amortiguador de refuerzo del soporte.
ppj Ensamble el conector de presión (obtenido localmente), haciendo
coincidir el diámetro de su conducto en el agujero del soporte.
Inserte el tubo a través del conector de presión. Permite que quede
lo suficientemente flojo como para ajustar los cables al bloque
terminal con facilidad.
NOTA: No instale el tubo sin un conector de presión.
Inserte el cable descubierto de conexión a tierra entre el marco de la
cocina y la placa de conexión a tierra (retirada previamente) y
asegúrese el mismo con el tornillo de conexión a tierra (retirado
previamente). Inserte la punta del cable descubierto (blanco/neutral)
a través de la parte central inferior de la obertura del bloque
terminal. Inserte los dos puntos de los cables descubiertos
laterales en los oberturas del bloque terminal inferior izquierdo e
inferior derecha. Ajuste los tornillos hasta que el cable esté firme
(aproximadamente 20 pulgodos/lbs.).
NOTA: Asegúrese de que el cable esté completamente insertado
en el bloque terminal y que se realice uno conexión seguro.
Asegure el amortiguador de refuerzo en el soporte, ajustando
sus tornillos correspondientes.
NOTA: CABLEADO DE ALUMINIO: Se podrá usar un cable
de aluminio para construcción, pero se deberá calificar el
amperaje y voltaje correcto para hacer la conexión.
El cable usado, la ubicación y cierre de empalmes, etc. deberá
cumplir con las prácticas correctas de instalación de cables y
con los códigos locales.
Placa de
Conexión
a Tierra
(conexión
a tierra de
la cocina)
\
o
J
GROUND
Soporte
Reemplace con el Cubre Cables
Reemplace el cubre cables en la parte trasera de lo cocino,
deslizando su extremo derecho debajo de la lengüeta
de retención y reemplazando los dos tornillos retirados
previamente. Asegúrese de que no haya torceduras de cables
entre la tapa y lo porte trasero de lo cocino.
