Instrucciones de Instalación
Lea estas instrucciones en su totalidad y atentamente.
[31
Reemplace el Cable de Corriente (Opcional) Continúa
Realice este paso sólo si el cable de corriente entregado con la cocina no coincide con su receptáculo de pared.

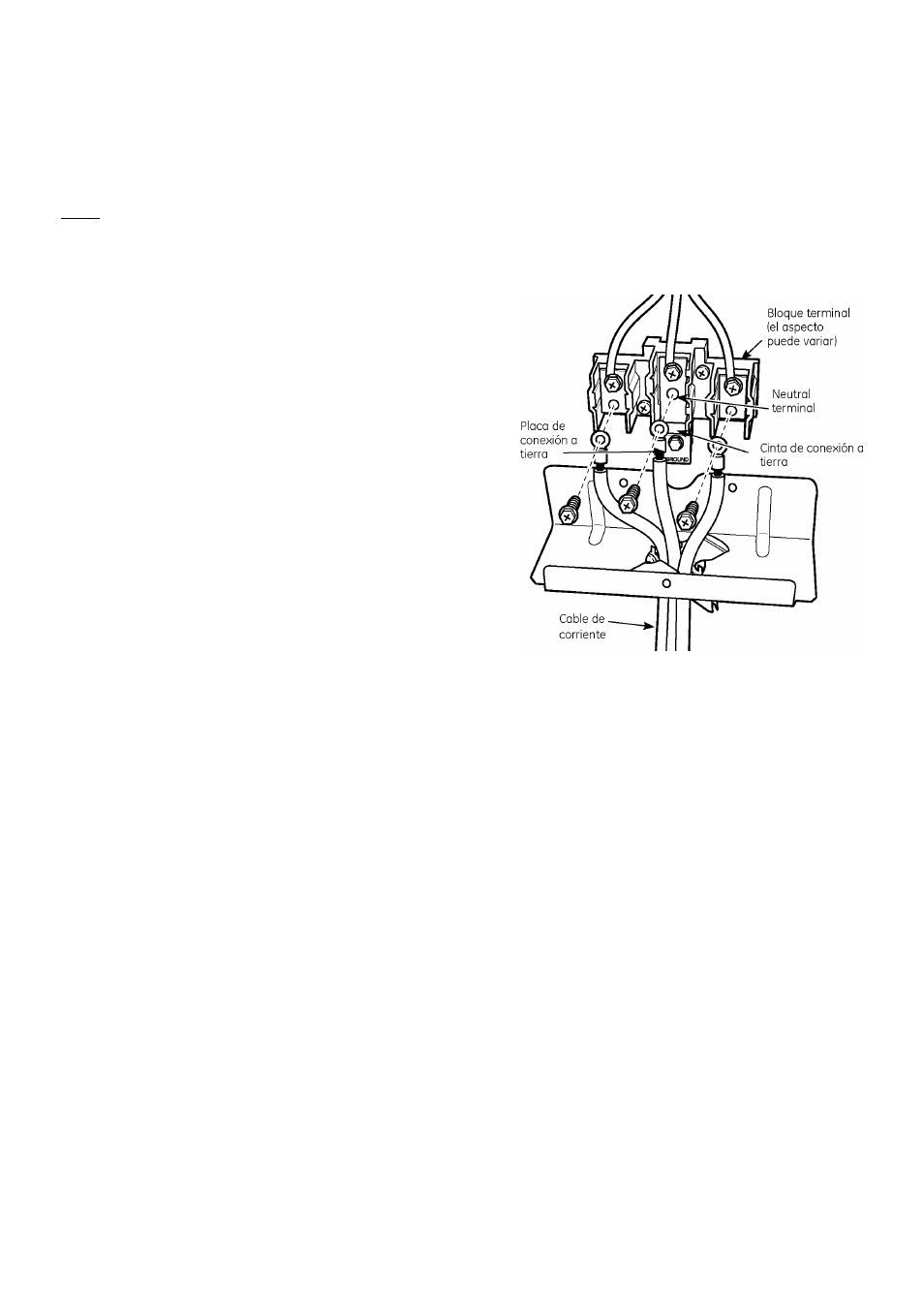

Opción de Instalación del Cable de Corriente de 3 Cables
A
ADVERTENCIA
El cable neutral o de
conexión a tierra del cable de corriente deberá ser
conectado a la terminal neutral ubicada en el centro del
bloque terminal. Los cables de corriente deberán ser
conectados a las terminales inferior izquierda e inferior
derecha del bloque terminal.
Ubique la cinta de conexión a tierra de cobre en la porte
trasero de lo cocino.
Afloje el tornillo central superior en el bloque terminal.
£
7
Deslice el extreme con la ranura abierta de la cinto de
conexión a tierra debajo del tornillo central superior en el
bloque terminal. Asegúrese de que la cinta de conexión a
tierra esté totalmente contra el tornillo central superior y
realice el ajuste en su lugar.
Coloque la placa con conexión a tierra (retirado
previamente) sobre la porte inferior de la tierra con
conexión a tierra, presione la mismo contra el marco de lo
cocino y ajústela con el tornillo de conexión a tierra
(retirado previamente).
Inserte el nuevo cable de corriente a través del
amortiguador de refuerzo. Permite que quede lo
suficientemente flojo como para ajustar los cables al
bloque terminal con facilidad.
Inserte los 3 tornillos terminales (retirados previamente) a
través de cada anillo terminal del cable de corriente y en
las terminales inferiores del bloque terminal. Asegúrese de
que el cable central (blonco/neutro) esté conectado a lo
posición inferior central del bloque terminal). Ajuste los
tornillos de forma segura (aproximadamente 20 pulgadas/
Ibs.) en el bloque terminal.
Asegure el amortiguador de refuerzo en el soporte,
ajustando sus tornillos correspondientes.
Cinta de conexión
a tierra \
O
- Extremo con
ranura abierta
TЙ
