Instrucciones de Instalación
[S
Reemplace el Cable de Corriente (Opcional) Continúa
Realice este paso sólo si el cable de corriente entregado con la cocina no coincide con su receptáculo de pared.
[2
Opción de Instalación del Tubo de 3 Cables
Ubique la cinta de conexión a tierra de cobre en la porte
trasero de lo cocino.
Afloje el tornillo central superior en el bloque terminal.
Deslice el extreme con la ranura abierta de la cinto de
conexión a tierra debajo del tornillo central superior en el
bloque terminal. Asegúrese de que la cinta de conexión
a tierra esté totalmente contra el tornillo central superior
y realice el ajuste en su lugar.
Coloque la placa con conexión a tierra (retirado
previamente) sobre la porte inferior de la tierra con
conexión a tierra, presione la mismo contra el marco de
lo cocino y ajústela con el tornillo de conexión a tierra
(retirado previamente).
Retire la abrazadera del amortiguador de refuerzo del
soporte.

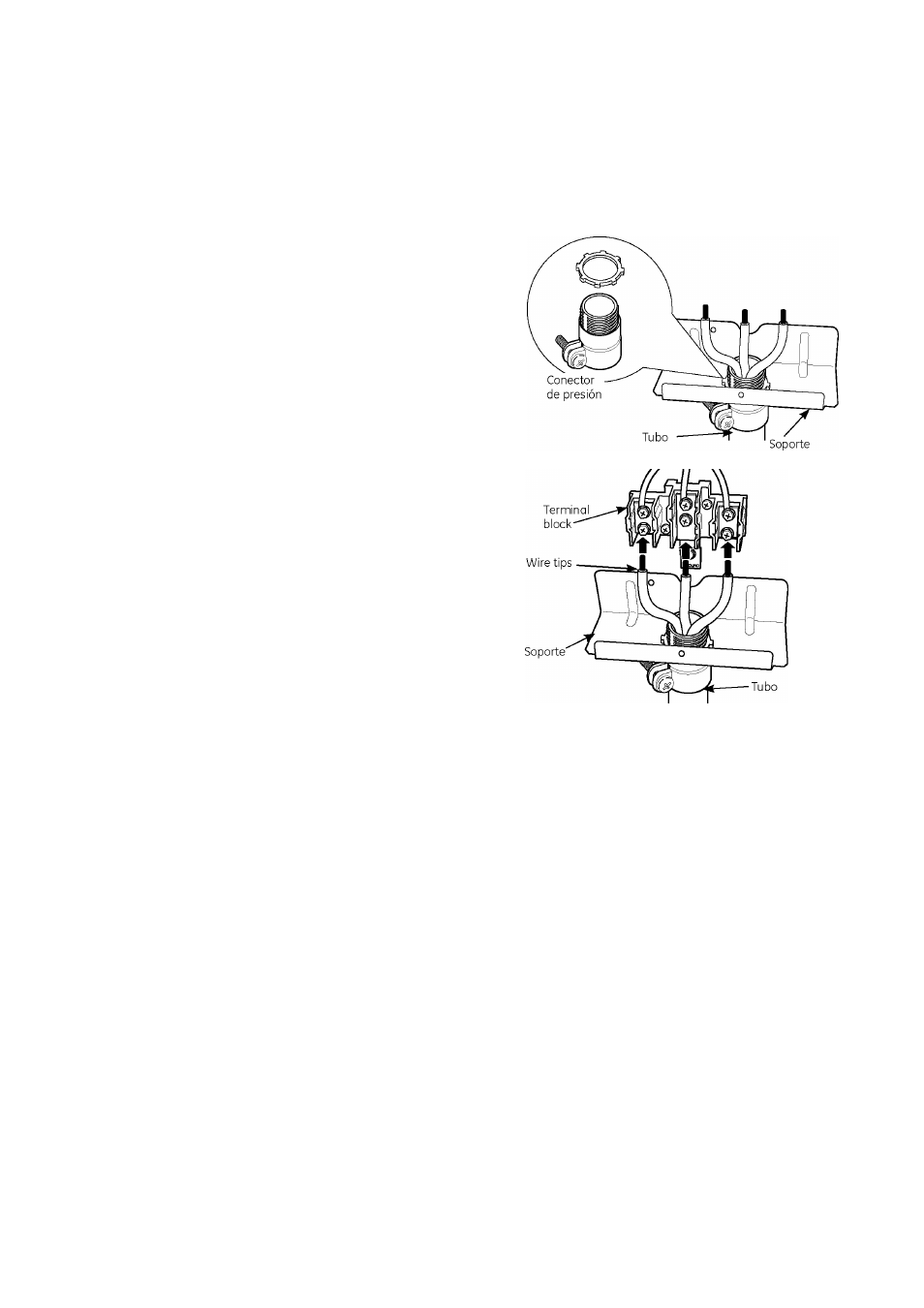

Ensamble el conector de presión (obtenido localmente),
hacienda coincidir el diámetro de su conducto en el
agujero del soporte. Inserte el tubo a través del conector
de presión. Allow enough slack to easily attach the wires
to the terminal block.
NOTA: No instale el tubo sin un conector de presión.
Inserte la punta del cable centrai descubierto (bianco/
neutral) a través de la abertura del bloque terminal de la
parte centrai inferior. En cierto modelos, el cable deberá
ser insertado a través de la abertura de la cinto de
conexión a tierra y luego en la abertura del bloque
central inferior. Inserte los dos puntos de los cables
descubiertos laterales en las oberturas del bloque
terminal inferior izquierdo e inferior derecha. Ajuste los
tornillos hasta que el cable esté firme (aproximadamente
20 pulgodos/lbs.).
NOTA: Asegúrese de que el cable esté completamente
insertado en el bloque terminal y que se realice uno
conexión seguro.
^ Asegure el amortiguador de refuerzo en el soporte,
— ajustando sus tornillos correspondientes.
NOTA: CABLEADO DE ALUMINIO: Se podrá usar un
cable de aluminio para construcción, pero se deberá
calificar el amperaje y voltaje correcto para hacer la
conexión.
Cinta de conexión a tierra
rui'— — Extremo con
O
ranura abierta
El cable usado, la ubicación y cierre de empalmes,
etc. deberá cumplir con las prácticas correctas de
instalación de cables y con los códigos locales.
48
