Instrucciones de Instalación
Lea estas instrucciones en su totalidad y atentamente.
Conecte la Cocina al Suministro de Gas
Cierre la válvula principal de suministro de gas antes de desconectar su vieja cocina y deje la misma apagada hasta gue la nueva
conexión se haya completado. No olvide volver a encender el piloto en otros electrodomésticos a gas cuando vuelva a encender el gas.
Debido a que las tuberías duras restringen el movimiento
de la cocina, se recomienda el uso del conector para
electrodomésticos de metal flexible con certificación
internacional de CSA, a menos que los códigos locales
requieran una conexión de tubería dura.
Nunca use un conector viejo al instalar una cocina nueva.
Si se usa el método de tubería dura, deberá alinear la
misma con cuidado; la cocina no se podrá mover una vez
realizada la conexión.
Para evitar pérdidas de gas, coloque el compuesto de la
Junta de gas, o envuelva la cinta para roscas de tuberías
con Teflón* alrededor de todas las roscas de tubería
macho (externas).
Instale una válvula de cierre manual de la línea
de gas en la línea de gas, en una ubicación de fácil
acceso fuera de la cocina. Asegúrese de que todas
las personas que usen la cocina sepan dónde y cómo
cerrar el suministro de gas de la cocina.
Instale el adaptador de la unión cónica macho de Vi'
a la rosca interna de 1/2" de NPT en la entrada del
regulador. Use la llave de repuesto en el accesorio
regulador para evitar daños.
Al instalar la cocina desde el frente, retire el codo de 90°
para una instalación más fácil.
^ Instale un adaptador para unión cónica de o a
D
la rosca interna de NPT de la válvula de cierre manual,
procurando evitar que la válvula de cierre no gire.
Conecte el conector de metal flexible del
electrodoméstico al adaptador de la cocina. Posicione
la cocina para permitir la conexión en la válvula de
cierre.
^ Cuando todas las conexiones se hayan realizado,
asegúrese de que todos los controles de la cocina
estén en la posición de apagado y encienda la válvula
de suministro principal de gas. Use un detector de
pérdida de líquido en todas las uniones y conexiones,
para controlar pérdidas en el sistema.
Z
A ADVERTENCIA
Riesgo de
z
incendio: No use una llama para controlar las
pérdidas de gas.
Al usar presión de prueba superior a ^ psig para
controlar la presión del sistema de suministro de gas de
la residencia, desconecte la cocina y la válvula de cierre
individual de la tubería de suministro de gas. Al usar las
presiones de prueba de ^ psig o menos para controlar el
sistema de suministro de gas, simplemente aísle la cocina
del sistema de suministro de gas, cerrando la válvula de
cierre individual.
*Teflón: Marca registrada por DuPont

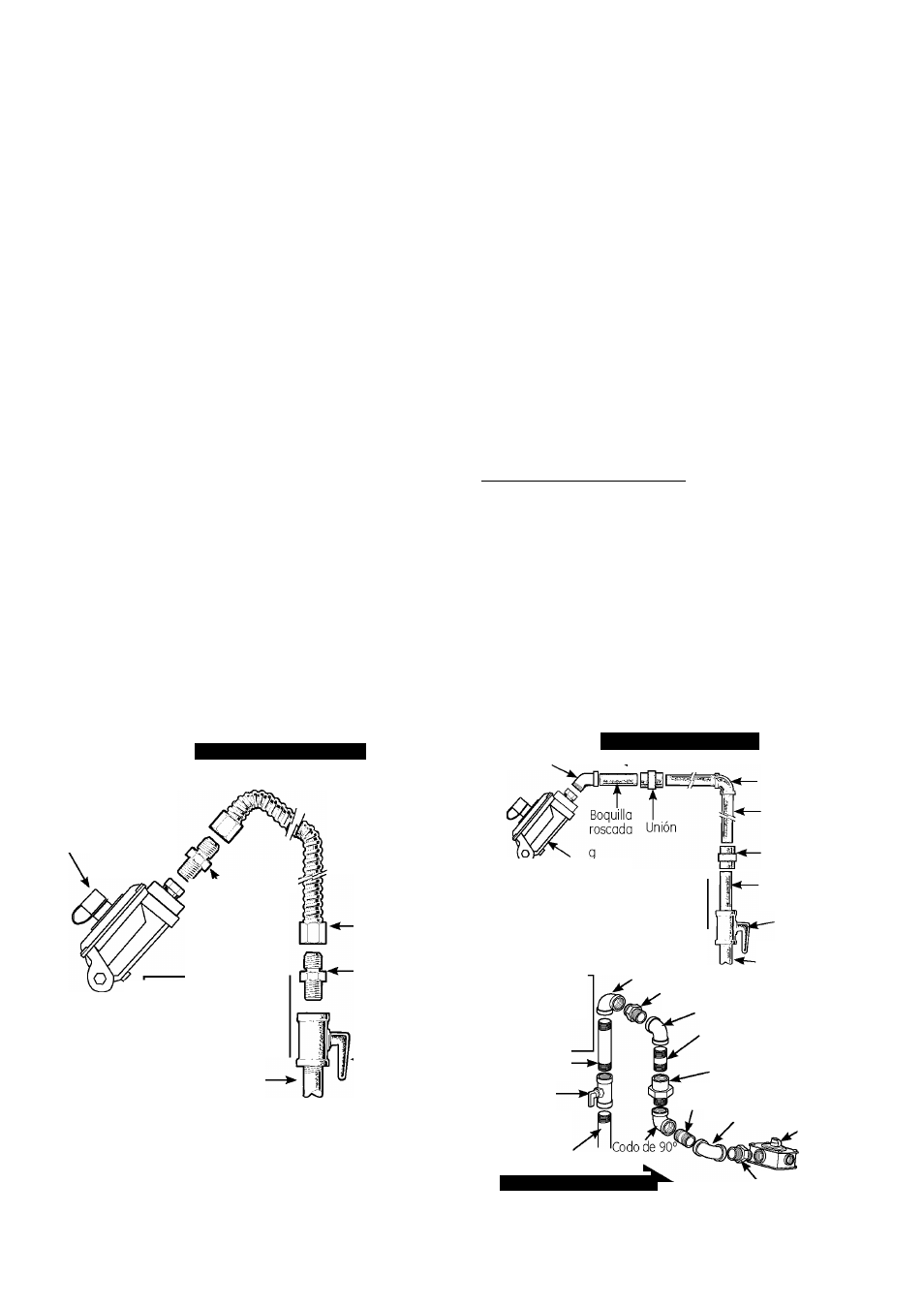

CONEXION DEL CONECTOR ELEGIBLE
Flujo del Gas en la Cocina
Regulador
de presión
Adaptador
Instalador: Informe
al consumidor sobre
la ubicación de la
válvula de cierre de
gas.
Tubería de
gas de Vi'
o %"
Conector
■flexible
(6 pies móx.)
Adaptador
Válvula de
-cierre de
gas
OPCIONES DE CONEXION DE TUBERIA RIGIDA
Codo de
45“
Flujo del Gas en la Cocina
. Regulador
de presión
Instalador: Informe al consumidor
sobre la ubicación de la válvula de
cierre de gas.
Conexión Alterna
Codo de 90“
Adaptador
Codo de 90“
Tubería de
hierro negro
Unión
Boquilla
roscada
Válvula de
cierre de gas
Tubería de gas
de V" o %"
Instalador: Informe
al consumidor
sobre la ubicación
de la válvula de
cierre de gas.
Boquilla
roscada
Válvula de
cierre de
gas
Tubería de gas
de V" o %"
90° Codo de 90“
Boquilla roscada
Unión o
conexión
rápida
Boquilla roscada
Codo de 90“
Flujo del Gas en la Cocina
■Regulador
de presión
Adaptador
45
