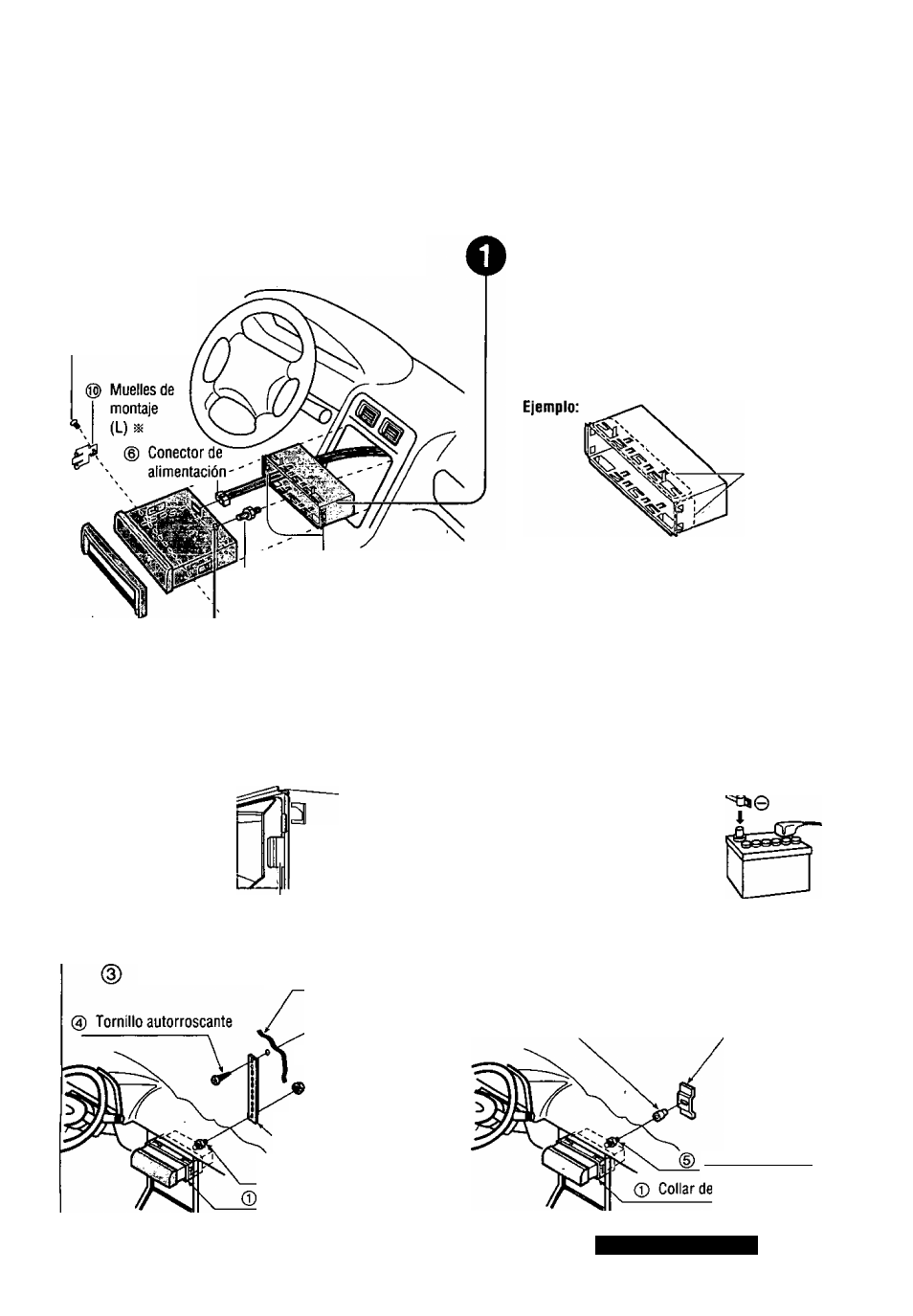

□ Procedimientos de instaiación
Complete primero las conexiones eléctricas y luego
compruebe si están bien hechas, (página 166)
® Tornillo de
cabeza plana
El collar de montaje ® incluido ha sido diseñado
específicamente para esta unidad. No lo utilice para
instalar en ningún otro modelo.
Inserte el collar de montaje (í) en el
salpicadero, y doble las lengüetas de montaje
hacia fuera con un destornillador.
Agujeros de montaje
CD Perno de montaje
(|) Muelles de montaje (R)
^
Tornillo de cabeza plana
Las lengüetas que hay que doblar varían
según el vehículo. Para que la unidad quede
instalada de forma segura, doble por completo
varias de las lengüetas, para que no se
produzcan vibraciones.
Lengüeta
Inserte firmemente los
muelles de montaje (^)
en los agujeros de
montaje del collar de
montaje
@—Agujeros de
montaje
Muelles de montaje
o
©
Conecte los resortes de montaje (g), ® a la
unidad.
Asegure la parte trasera del aparato.
Después de fijar el perno de montaje C§) y el
conector de alimentación ®, fije la parte trasera
del aparato en la carrocería del automóvil
siguiendo el método (a) o (b) mostrado más abajo.
Inserte la placa de adorno (g).
Después de realizar la
instalación, vuelva a conectar el
terminal de batería negativo
0
.
(a) Utilizando la tira de soporte trasero
Parallamas del automóvil
3 mm0
Q)
Tuerca
hexagonal
@ Tira de soporte
trasero
(D Perno de montaje
Collar de montaje
(b) Utilizando cojín de goma (opcional)
Escuadra de soporte
trasero (suministrado
Cojín de goma (opcional) en el automóvil)
Perno de montaje
montaje
CQ-HX1083/HR1003U
163
