Guía de i istalación
(continuación)
Altavoces
Conecte los cables de los eavoces. Consulte el diagrama
del cableado (página 166^ara conocer las conexiones
apropiadas. Siga el diagran cuidadosamente para evitar
estropear los altavoces y la.inidad estéreo.
Los altavoces utilizados de 3rán ser capaces de conducir
más de 50 W de potencia Sí utiliza un amplificador de
audio opcional, los altavcoes deberán ser capaces de
conducir la potencia de sasJa máxima del amplificador.
Los altavoces con valores le entrada inferiores podrán
estropearse. La impedancisde los altavoces deberá ser
de 4-8 O, que típicamente starà marcada en la mayoría
de los altavoces. Los altavc^s con impedancia inferior o
superior afectarán a la sali>a y podrán causar daños en
los altavoces y en la unidad stèreo.
Antena automática
Conecte el conductor de la stena automática del vehículo
al conductor azul oscuro dsontrol del relé de la antena
automática.
(No confunda el cable de acena con el cable con franja
azul/blanco de un amplificadZr de potencia.)
Batería
Conecte el conductor de bat-ía amarillo al cable de radio
correcto o ai puerto de fusitzi de la batería ubicado en el
bloque de fusibles.
Antena
Conecte la antena enchufano el conductor de antena al
receptáculo de la antena.
Equipo
Conecte cualquier equipo opcional, tal como un
amplificador, según las instncciones suministradas con
el equipo. Mantenga una sep-ación de unos 12" (30 cm)
entre los cables de los altavoces y el amplificador, y entre
la antena y el cable de exte sión de la antena. Lea las
instrucciones de funciona liento e instalación de
cualquier equipo que conecte' lesta unidad.
Alimentacíán
Conecte el conductor de aliaentación rojo al cable de
radio correcto del vehículco al puerto de fusible
apropiado en el bloque de fusSes.
Si la unidad estéreo funcion= correctamente con todas
estas conexiones hechas, des anecte los cables y realice
la instalación final.
□ Instalación final
Conexiones de los conductora
Conecte todos los cables asgurándose de que cada
conexión esté aislada y segi_a. Una todos los cables
flojos y apriételos con cintepara que no se caigan
poste-riormente. Inserte ahor.= la unidad estéreo en el
collar de montaje.
Enhorabuena!
Después
de
hacer
unas
pocas
comprobaciones finales, usted istará listo para disfrutar
de su nuevo sistema estéreo pan automóvil.
□ Comprobaciones finales
1. Asegúrese de que todos los cables estén conectados y
aislados correctamente.
2. Asegúrese de que la unidad estéreo esté firmemente
sujetada en el collar de montaje.
3. Conecte el encendido para comprobar que la unidad
funcione correctamente.
Si tiene dificultades, consulte a su instalador profesional
autorizado más cercano para solicitarle ayuda.
□ Preparación
• Le recomendamos encarecidamente que se ponga
guantes al realizar el trabajo de instalación para no
lesionarse.
• Cuando doble las lengüetas de montaje del collar de
montaje con un destornillador, tenga cuidado de no
lesionarse las manos ni los dedos.

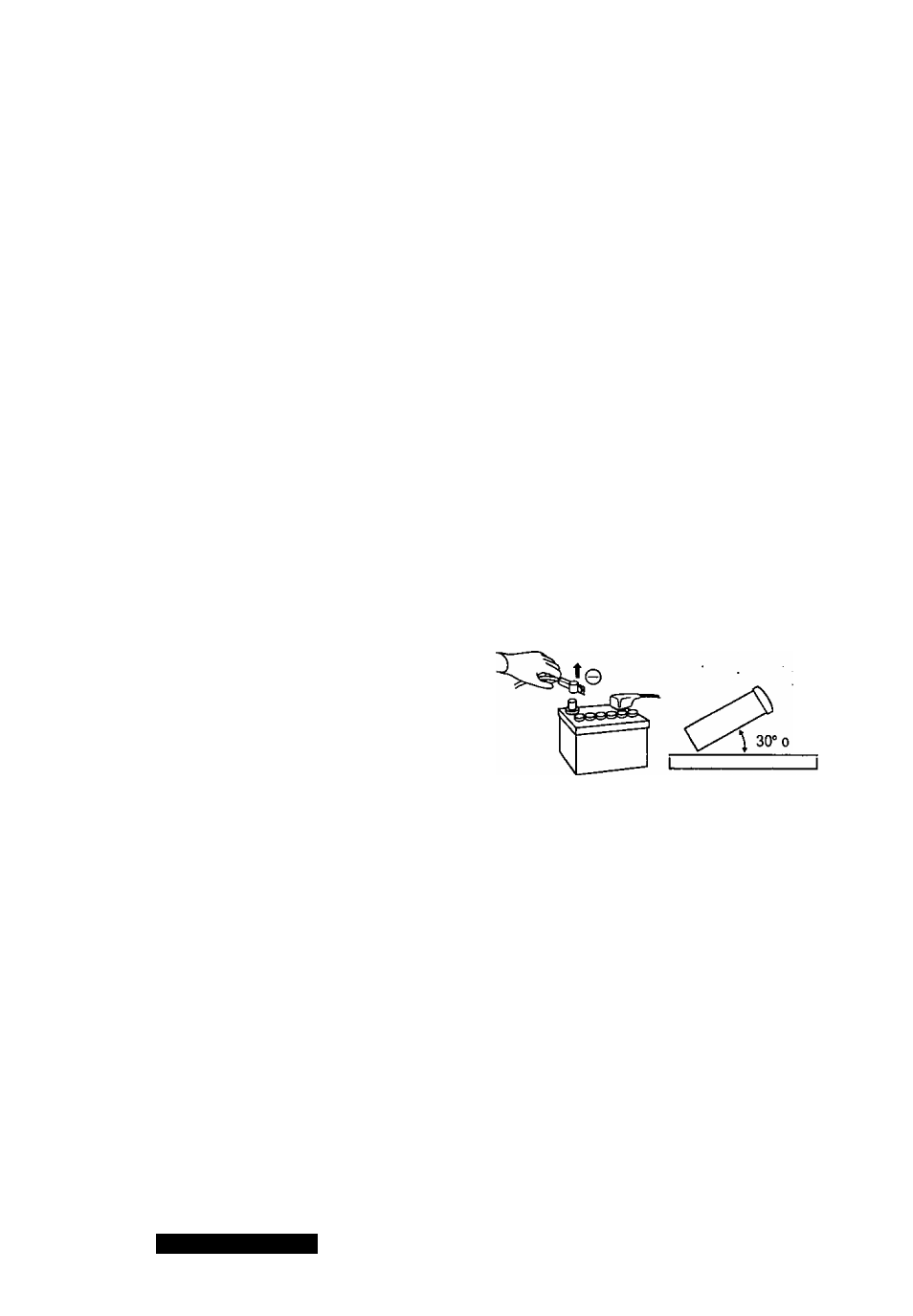

• Desconecte el cable del terminal de batería negativo 0
(consulte la precaución de más abajo).
• El aparato deberá instalarse en una posición horizontal
con el extremo delantero formando un ángulo
adecuado, pero con no más de 30“.
menos
Precaución:
• No desconecte los terminales de la batería de un
automóvil con computadora de viajes o de
navegación porque todos los ajustes del usuario
almacenados en la memoria se perderán. Cuando
instale el aparato tenga cuidado de impedir los
cortocircuitos.
Instalación en el tablero de instrumentos
Apertura de instalación
23/32"
1 (53 mm)
- 75/32" —
(182 mm)
Este aparato puede instalarse en cualquier tablero de
instrumentos que tenga una apertura similar a la
mostrada en la imagen. El tablero de instrumentos deberá
tener un grosor de entre Vie" (4,75 mm) y %
2
" (5,56 mm)
para poder aguantar el aparato.
162
CQ-HX1083/HR10 3U
