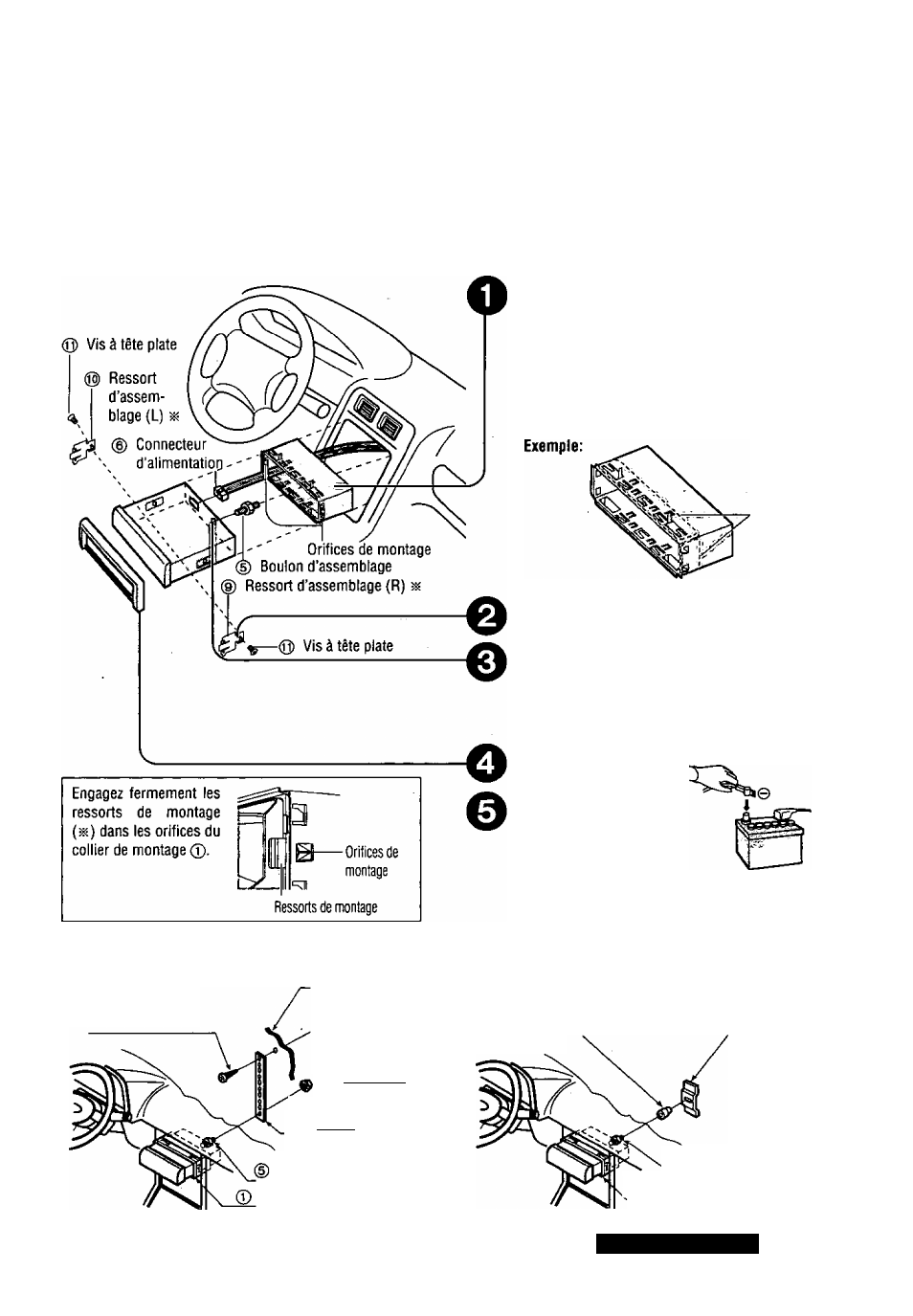

□ Procédures d’installation
Effectuez d’abord les connexions électriques, puis vérifiez
si elles sont correctes, (page 118)
(a) Utilisation de la plaque de fixation
arrière
Cloison pareteu de la voiture
@ Vis taraudeuse
3 mm^
@ Écrou
hexagonal
Plaque de fixation
arrière________
Boulon d’assemblage
Collier de montage
Le collier de montage ® fourni est conçu spécialement
pour cet appareil. Ne pas l’utiliser pour fixer tout autre
modèle.
Insérez le collier.de montage (T) dans le tableau
de bord et pliez |es languettes de fixation avec
un tournevis.
Les languettes à plier varient suivant le véhicule.
Pour installer l'appareil de manière sécuritaire et
éviter qu’il ne produise des bruits de cliquetis,
quelques-unes des languettes doivent être pliées
complètement.
Languettes
Fixez tes ressorts d’assemblage ® à
l’appareil.
Fixez l’arrière de l’appareil.
Après avoir posé le boulon d'assemblage ® et le
connecteur d'alimentation ®, fixez l’arrière de
l’appareil à la carrosserie du véhicule par ta
méthode (a) ou (b) représentée ci-dessous.
Insérez la plaque de garniture ®.
Après l’installation,
rebranchez la borne
négative 0 de la batterie.
(b) Utilisation du coussinet en
caoutchouc (en option)
Support de fixation arrière
Coussinet en caoutchouc (déjà en place) ,
(en option)
® Boulon d’assembiage
0 Collier de montage
CQ-HX1083/HR1003U
