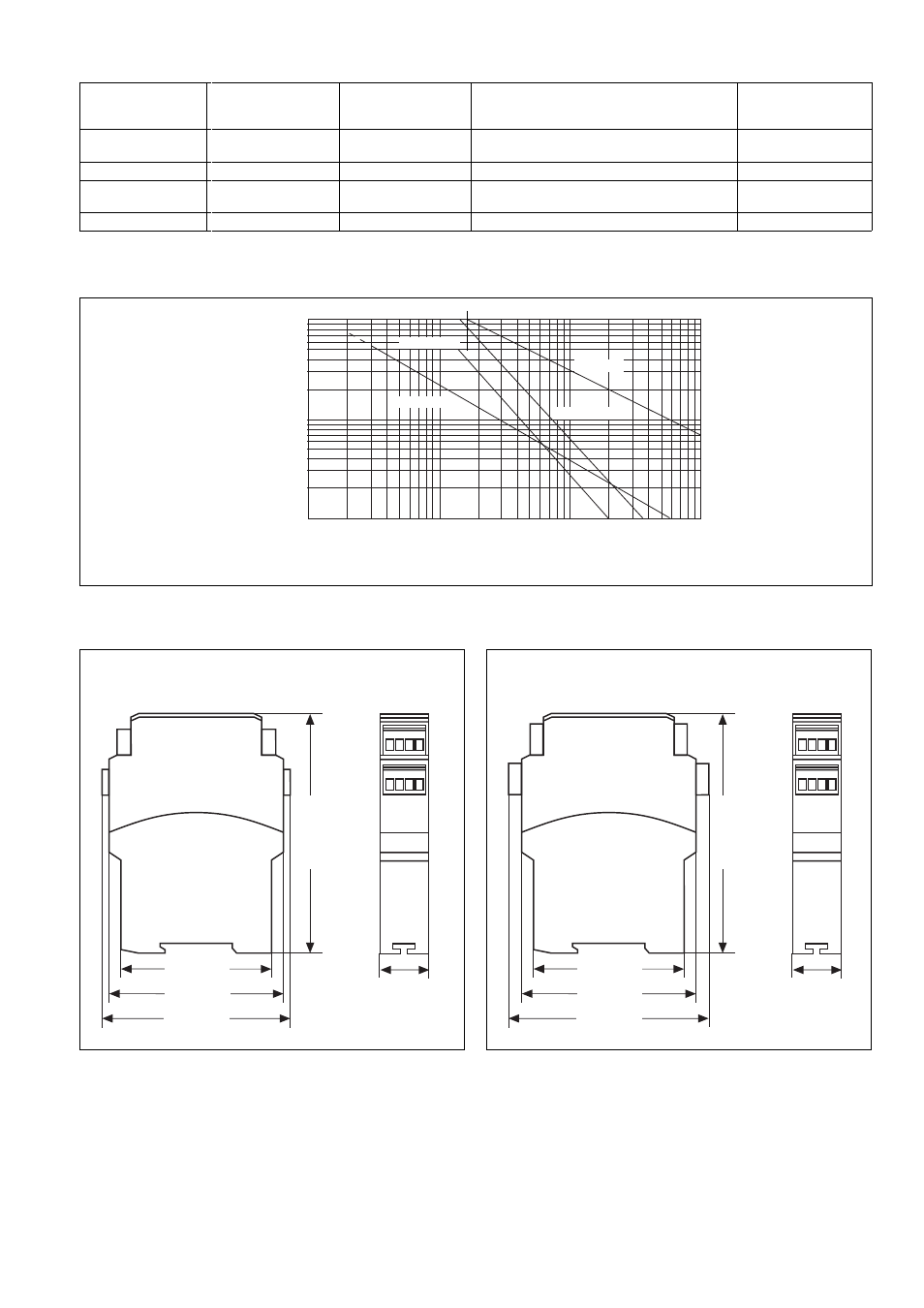

- 7 -
Lebensdauer der Ausgangsrelais/Service Life of Output relays/Durée de vie des relais de sortie
10
1
10 100 1000 10000
Nennbetriebstr
om
(A)
Nominal
operating
current
(A)
Courant
coupé
(A)
0.1
DC13: 24 V
AC15: 230 V
AC1: 230 V
DC1: 24 V
Schaltspielzahl x 103
Cycles x 103
Nombre de manœvres x 103
Abmessungen in mm (")/Dimensions in mm (")/Dimensions en mm (")
Gehäuse mit steckbaren Schraubklemmen/
Housing with plug-in screw terminals/
Boîtier avec borniers débrochables à vis Gehäuse mit steckbaren Federkraftklemmen/
Housing with plug-in spring-loaded terminals/
Boîtier avec borniers débrochables à ressort/
75 (2.95")
94 (3.70")
121 (4.76")
22,5
(0.88")
87 (3.42")
75 (2.95")
101 (3.98")
121 (4.76")
22,5
(0.88")
87 (3.42")
Typ/
Type/
Type
PNOZ X2P C
PNOZ X2P
PNOZ X2P C
PNOZ X2P
Merkmale/
Features/
Caractéristiques
24 V AC
24 V AC
48 - 240 V AC
48 - 240 V AC
Klemmen/
Terminals/
Borniers
Federkraftklemmen/spring-loaded terminals/
borniers à ressort
Schraubklemmen/screw terminals/borniers à vis
Federkraftklemmen/spring-loaded terminals/
borniers à ressort
Schraubklemmen/screw terminals/borniers à vis
Bestell-Nr./
Order no./
Référence
787 303
777 303
787 307
777 307
Bestelldaten/Order reference/Caractéristiques
24 V DC
24 V DC
48 - 240 V DC
48 - 240 V DC
