- 10 -
El dispositivo cumple los requerimientos de
seguridad siguientes:
• El cableado está estructurado de modo
redundante con autosupervisión.
• El equipo de seguridad permanece activo
aún cuando falle uno de los
componentes.
• Con cada ciclo de conexión/desconexión
de la máquina se comprueba si los relés
del dispositivo de seguridad abren y
cierran correctamente.
Descripción del funcionamiento
El dispositivo sirve para interrumpir por
razones de seguridad un circuito de
seguridad.
Requisito: Aplicación de la tensión de
alimentación a través del pulsador de
PARADA DE EMERGENCIA, puente entre
Y1-Y2 o pulsador de rearme entre Y1 y Y2
accionado.
• El circuito de entrada está cerrado (p. ej.
pulsador de PARADA DE EMERGENCIA
no accionado)
Los relés K1 y K2 se ponen en posición
de trabajo y se mantienen por si mismos.
Los contactos de seguridad 13-14/23-24
están cerrados.
• Se abre el circuito de entrada (p. ej. al
accionar el pulsador de PARADA DE
EMERCENCIA)
Los relés K1 y K2 regresan a la posición
de reposo. Los contactos de seguridad
13-14/23-24 se abren de forma redun-
dante.
14 24
K2
K1
13 23
~
=
G
A2 A1
A
1
2
Y1 Y2 A: Lógica de conexión, test cíclico, lógica de control/
Logica di inserzione, test ciclico, logica di controllo/
Inschakellogica, cyclische test, besturingslogica
1: canal 1/canale 1/kanaal 1
2: canal 2/canale 2/kanaal 2

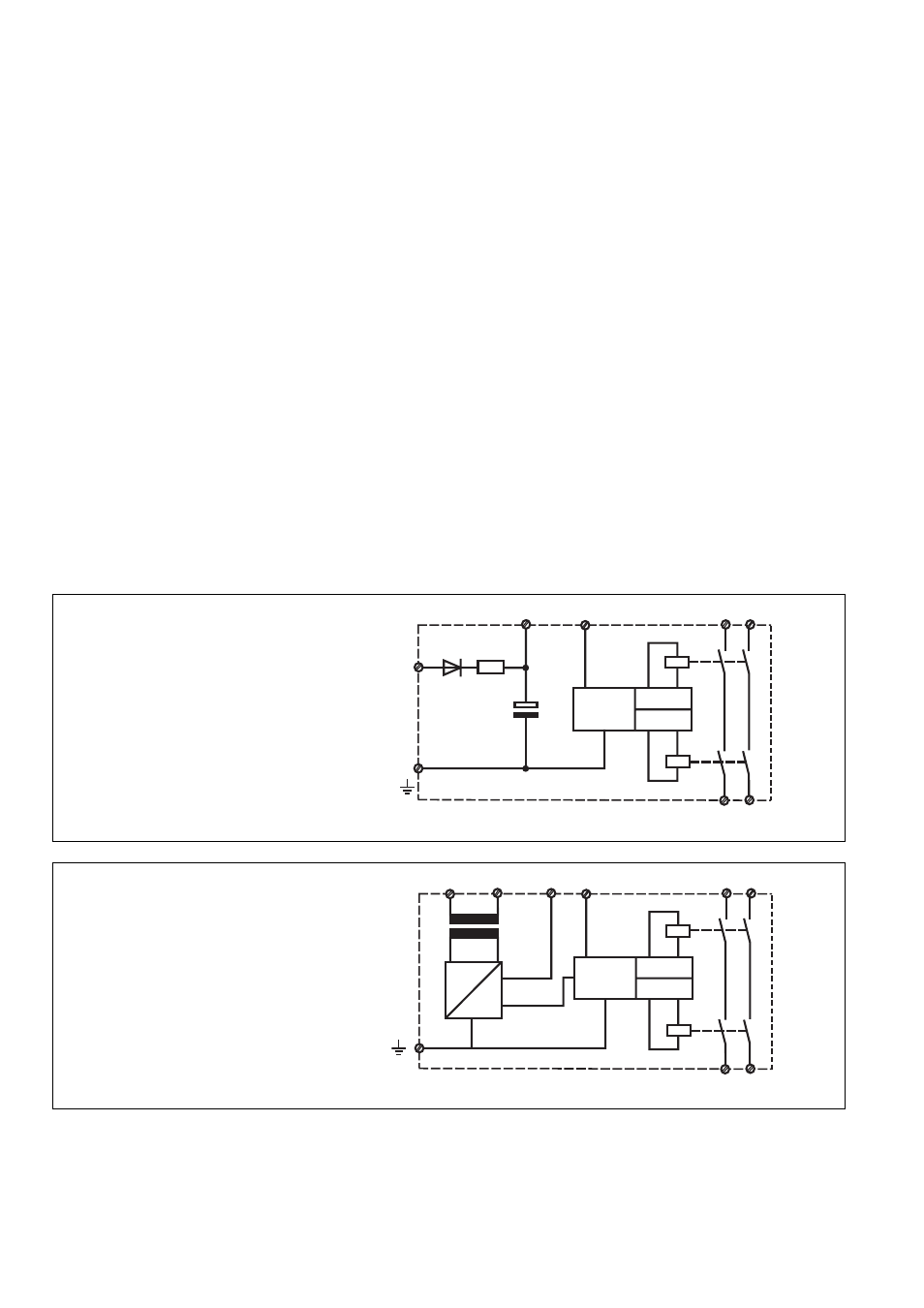

Fig. 2: PNOZ XT AC - Plano de conexiones esquemático/Schema di collegamento/Intern schema
A: Lógica de conexión, test cíclico, lógica de control/
Logica di inserzione, test ciclico, logica di controllo/
Inschakellogica, cyclische test, besturingslogica
1: canal 1/canale 1/kanaal 1
2: canal 2/canale 2/kanaal 2
Fig. 1: PNOZ X7 24 V AC/DC - Plano de conexiones esquemático/Schema di collegamento/Intern schema
14 24
K2
K1
13 23
A2
A1
A
1
2
Y1 Y2
+
Il dispositivo elettrico risponde ai seguenti
requisiti di sicurezza:
• Il circuito è strutturato in modo ridondante
con autocontrollo.
• Il dispositivo di sicurezza funziona anche
in caso di guasto di un componente.
• Per ciascun ciclo di accensione/
spegnimento della macchina, viene
eseguita la verifica automatica della
corretta apertura e chiusura dei relè del
dispositivo di sicurezza.
Descrizione del funzionamento
Il modulo consente l’interruzione di un
circuito di sicurezza.
Condizioni preliminari: tensione di
alimentazione presente sul pulsante di
arresto di emergenza, ponticelli tra Y1-Y2 o
pulsante start tra Y1 e Y2 attivati.
• Il circuito di ingresso è chiuso (p. es.
pulsante di arresto di emergenza non
azionato)
I relè K1 e K2 si eccitano e si
automantengono. I contatti di sicurezza
13-14/23-24 sono chiusi.
• Il circuito di ingresso viene aperto (p. es.
pulsante di arresto di emergenza
azionato)
K1 e K2 si diseccitano. I contatti di
sicurezza 13-14/23-24 vengono aperti in
modo ridondante.
Het relais voldoet aan de volgende
veiligheidseisen:
• De schakeling is redundant met
zelfbewaking opgebouwd.
• Ook bij uitvallen van een component blijft
de veiligheidsschakeling werken.
• Bij elke aan/uit-cyclus van de machine
wordt automatisch getest of de
relaiscontacten van de
veiligheidsvoorziening correct openen en
sluiten.
Functiebeschrijving
Het relais dient om een veiligheidscircuit
veilig te onderbreken.
Eis: Aansluiten op voedingsspanning via de
noodstopknop, brug tussen Y1-Y2 of
startknop tussen Y1 en Y2 bediend.
• Ingangscircuit gesloten (b.v.
noodstopknop niet bediend)
Relais K1 en K2 worden bekrachtigd en
nemen zichzelf over. De
veiligheidscontacten 13-14/23-24 zijn
gesloten.
• Ingangscircuit wordt geopend (b.v.
noodstopknop bediend): K1 en K2 vallen
af. De veiligheidscontacten 13-14/23-24
worden redundant geopend.
Modos de funcionamiento:
• Funcionamiento monocanal:
Conexionado de entrada según VDE
0113 y EN 60204, sin redundancia en el
circuito de entrada. Se detectan los
defectos a tierra en los contactos del
pulsador.
Modalità operative:
• Funzionamento a canale singolo: rispetto
prescrizioni secondo norma VDE 0113 e
EN 60204, nessuna ridondanza nel
circuito di ingresso. Riconoscimento
guasti a terra nel circuito del pulsante.
Bedrijfsmodi:
• Eenkanalig bedrijf: Ingangsschakeling
volgens VDE 0113 en EN 60204, geen
redundantie in het ingangscircuit.
Aardsluitingen in het ingangscircuit
worden gedetecteerd.
