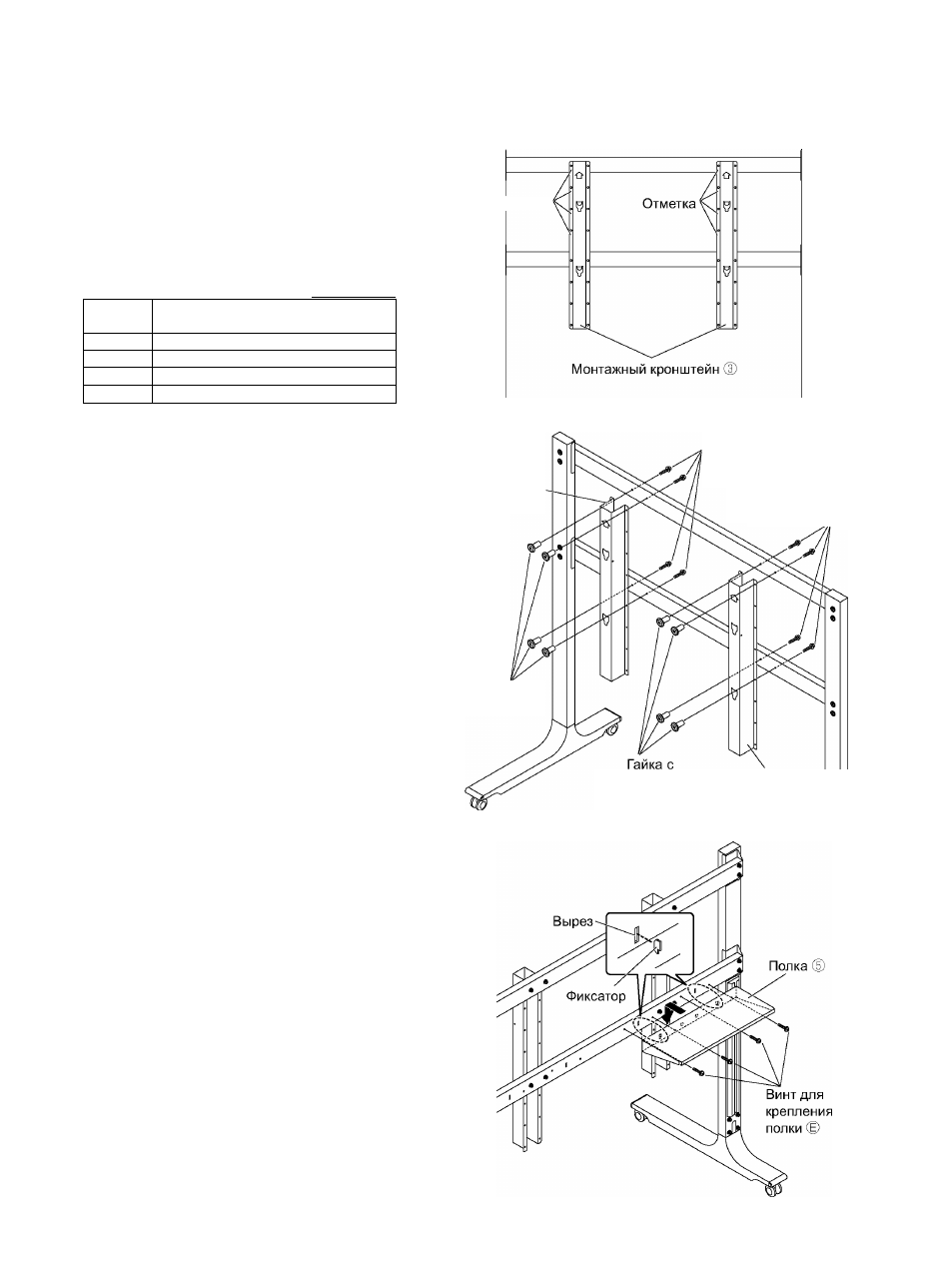

4.Установите дисплей на необходимую
высоту, выбрав один из вариантов (4).
Из таблицы ниже выберите размер
отверстий для винтов для крепления
монтажных кронштейнов ® к
креплениям (верхнему/нижнему)
Единицы: мм
Отметка
Центр экрана
(Расстояние от поверхности пола)
А
1047
В
1147
с
1247
0
1347
Отметка
5. Используя отверстия для винтов,
выбранные в шаге 4, прикрепите
монтажные кронштейны ® к
креплениям (верхнему/нижнему) ®
с помощью винтов для сборки
кронштейна @ (8) и гаек с кольцевой
вставкой @ (8).
(Крутящий момент: от 1,8 до 2,2 Ы-т)
Винт для сборки
кронштейна ®
Монтажный
кронштейн ®
Винт для сборки
кронштейна ®
Гайка с кольцевой
вставкой ®
кольцевой
вставкой ®
Монтажный
кронштейн ®
6. Прикрепите полку ® (1)к задней
стороне нижнего крепления с помощью
винтов для крепления полки © (4).
(Ее можно прикрепить к правой или к
левой стороне.)
(Крутящий момент: от 1,2 до 1,5 Ы-т)
о
о
о_
