Montaggio

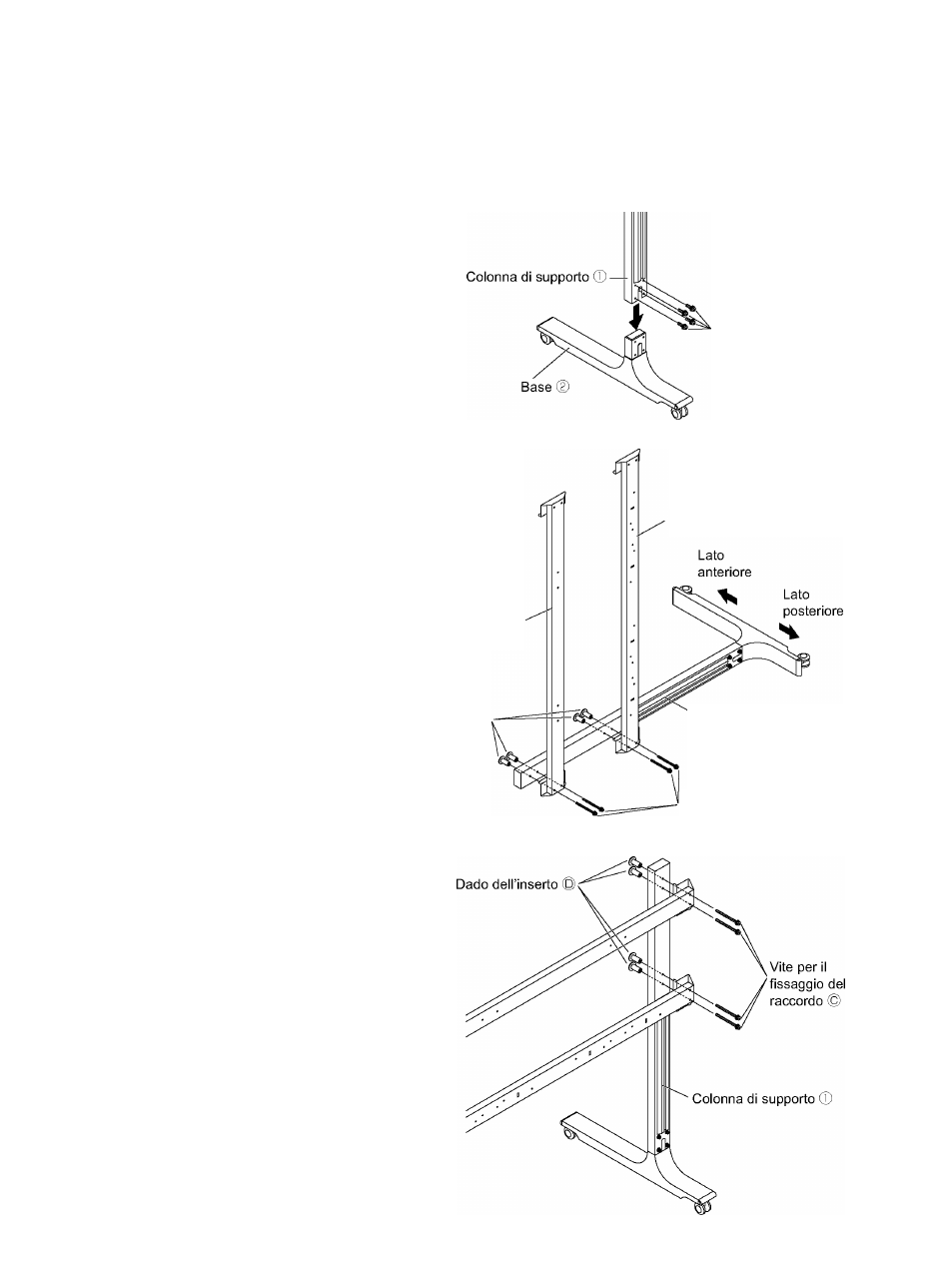

1. Montaggio del supporto
1. Inserire una colonna di supporto ©
sulla base © e fissarla con le viti per il
montaggio della colonna di supporto
®
(4). Seguendo la stessa procedura,
montare l’altra colonna di supporto.
(Coppia di serraggio: da1,8a 2,2 N-m)
Vite per il montaggio
della colonna di
supporto
®
2. Posizionare la colonna di supporto
assemblata come mostrato nella figura e,
sul suo lato posteriore, fissare i raccordi
(superiore/inferiore) © con le viti per
il fissaggio dei raccordi © ( 4 ) e i dadi
dell’inserto @ (4).
(Coppia di serraggio: da1,8a 2,2 N-m)
Raccordo
(superiore) ©
Dado dell’inserto ©
Raccordo (inferiore) ©
O
c
CD
"cD
Colonna di supporto ©
Vite per il fissaggio del
raccordo ©
3.Sollevare la colonna di supporto e
fissare l’altra colonna di supporto ©
sull’altro lato dei raccordi con le viti per
il fissaggio del raccordo © ( 4 ) e i dadi
dell’inserto © (4).
(Coppia di serraggio: da1,8a 2,2 N-m)
