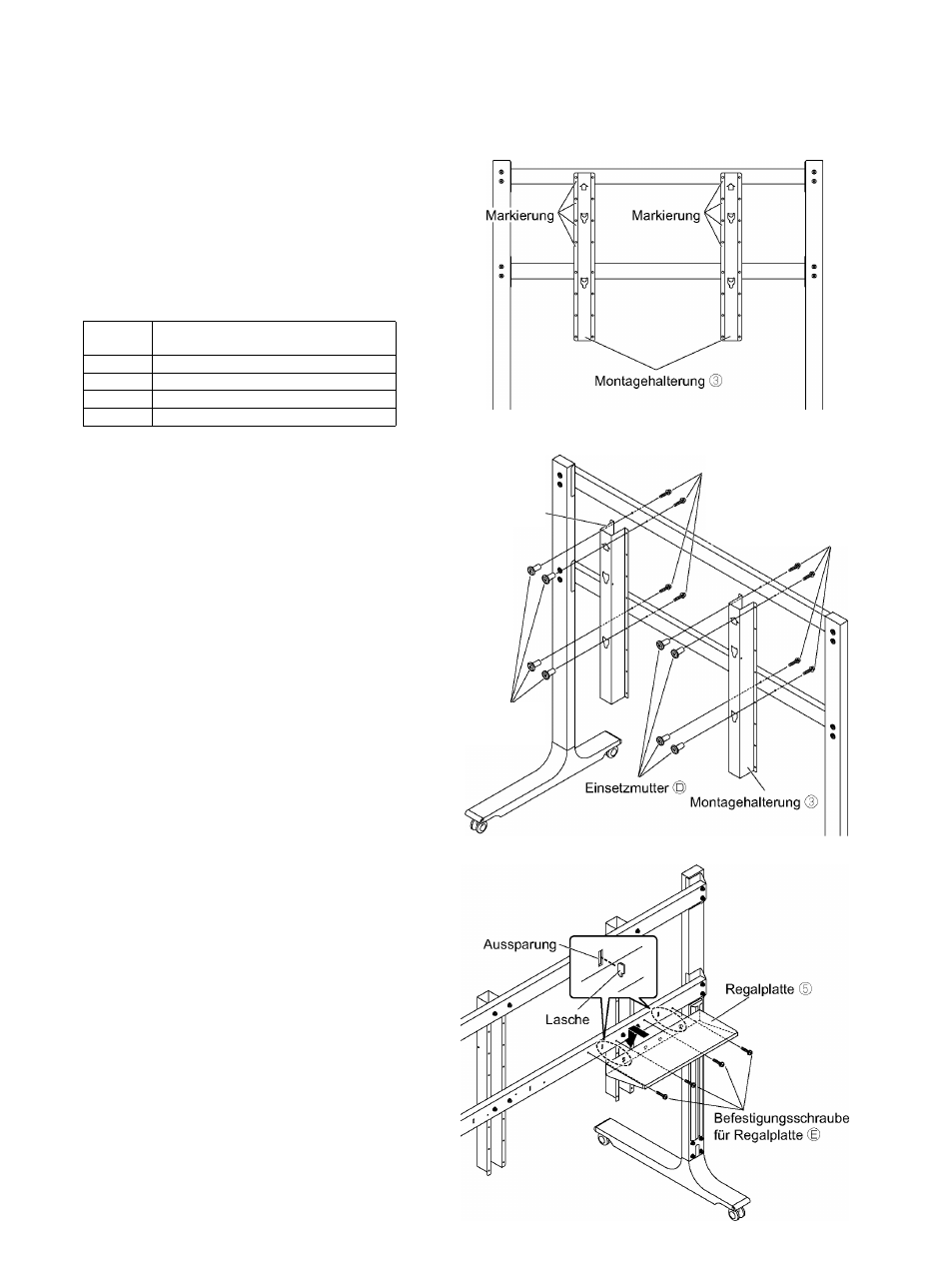

4. stellen Sie das Display auf die
gewünschte Höhe ein, indem Sie unter
den Optionen (4) wählen.
Wählen Sie aus derfolgenden Tabelle
die Schraubenlöcher zum Befestigen
der Montagehalterung ® an den
Montageteilen (oben/unten) ®.
Einheit: mm
Markierung
Mitte des Bildschirms
(Abstand von der Bodenoberfläche)
A
1047
B
1147
C
1247
D
1347
5. Unter Verwendung der in Schritt 4
gewählten Schraubenlöcher befestigen
Sie die Montagehalterungen ® an den
Montagehalterung ®
Montageteilen (oben/unten) ® mit den
Halterungs-Befestigungsschrauben ® (8)
und Einsetzmuttern @ (8).
(Anzugsmoment: 1,8-2,2 N-m)
Halterungs
Befestigungsschraube ®
Halterungs
Befestigungsschraube ®
ü
w
0
Q
Einsetzmutter ®
6. Befestigen Sie die Regalplatte ® (1)an
der Rückseite des unteren Montageteils
mit den Befestigungsschrauben der
Regalplatte © (4). (Sie kann sowohl
rechts als auch links angebracht
werden.)
(Anzugsmoment: 1,2-1,5 N-m)
