Zusammenbau

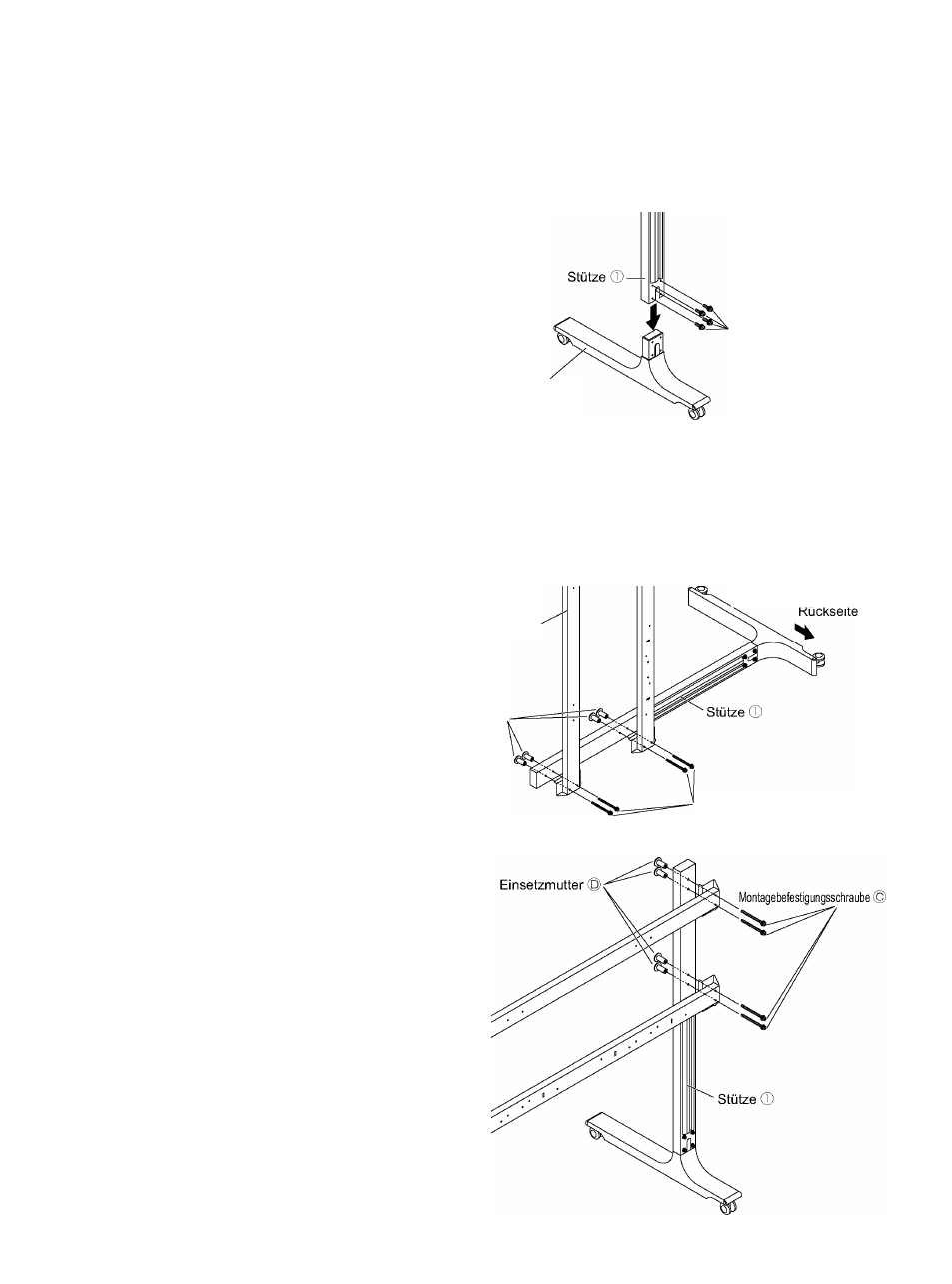

1. Montage des Ständers
1.i>etzen Sie eine Stütze © an den Fuß ®
und befestigen Sie sie mit den Stützen­
Befestigungsschrauben
®
(4). Montieren
Sie die andere Stütze auf gieiche Weise.
(Anzugsmoment: 1,8-2,2 N-m)
Stützen­
Befestigungsschraube
®
FuЯ®
ь
w
■4—*
0
Q
2. Legen Sie die montierte Stütze wie
in der Abbiidung gezeigt ab und auf
ihre Rückseite, befestigen Sie die
Montageteiie (oben/unten) © mit den
Montagebefestigungsschrauben © (4)
und den Einsetzmuttern @ (4).
(Anzugsmoment: 1,8-2,2 N-m)
Montage (oben) @
Montage (unten) @
Vorderseite
V
Einsetzmutter ©
Montagebefestigungsschraube ©
3. Heben Sie die Stütze und befestigen
Sie die andere Stütze © an der
anderen Seite der Montageteiie mit den
Montagebefestigungsschrauben © (4)
und den Einsetzmuttern @ (4).
(Anzugsmoment: 1,8-2,2 N-m)
34
