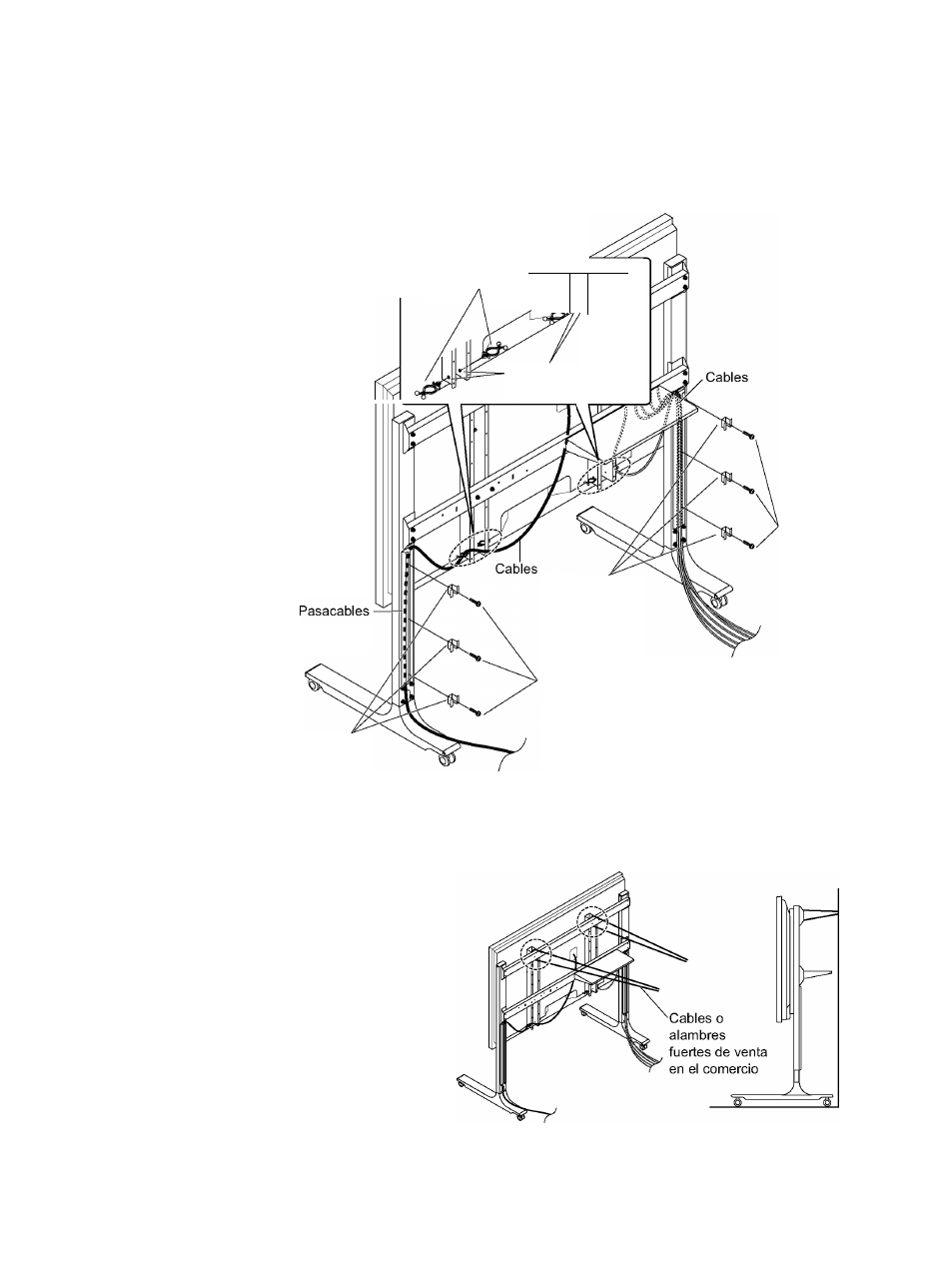

4. Cables
Inserte las abrazaderas ® (4) en
un lado de la parte inferior de los
soportes de montaje (derecha/
izquierda).
Recoja los cables insertándolos
en los pasacables de la parte
posterior de las columnas de
soporte derecha e izquierda.
A continuación, coloque los
topes ® (6) en los pasacables con
los pernos de montaje para los
topes © (6).
Cada uno de los pasacables de la
parte derecha y la parte izquierda
tiene 6 orificios destinados a los
pernos de montaje para los topes.
Utilice los orificios adecuados
según el pasacables que emplee.
(Par de apriete: 1,2a1,5 N-m)
No atejuntos los cables de conexión
y el cable de la alimentación.
Abrazadera ® '
1^
Orificios para insertar
las abrazaderas
Tope ®
Perno de
montaje
para el
tope ©
Perno de montaje
para el tope ©
Tope ®
5. Prevención de caída
CD
Q.
W
LU
Para evitar que la unidad se caiga, fíjela pasando
cuerdas o cables resistentes por los puntos de
cruce (1 de cada a derecha e izquierda) de los
soportes de montaje y la fijación (parte superior),
y átelos sin que queden flojos a alguna columna o
pared resistente.
(Utilice cables o alambres de venta en el comercio
para prevenir la caída.)
La distancia entre la columna o pared y la parte
trasera de la pantalla debe ser delmo inferior.
