Montaggio
3. Fissaggio al supporto
Prima di montare io schermo, bioccare ie roteiie
orientabiii.

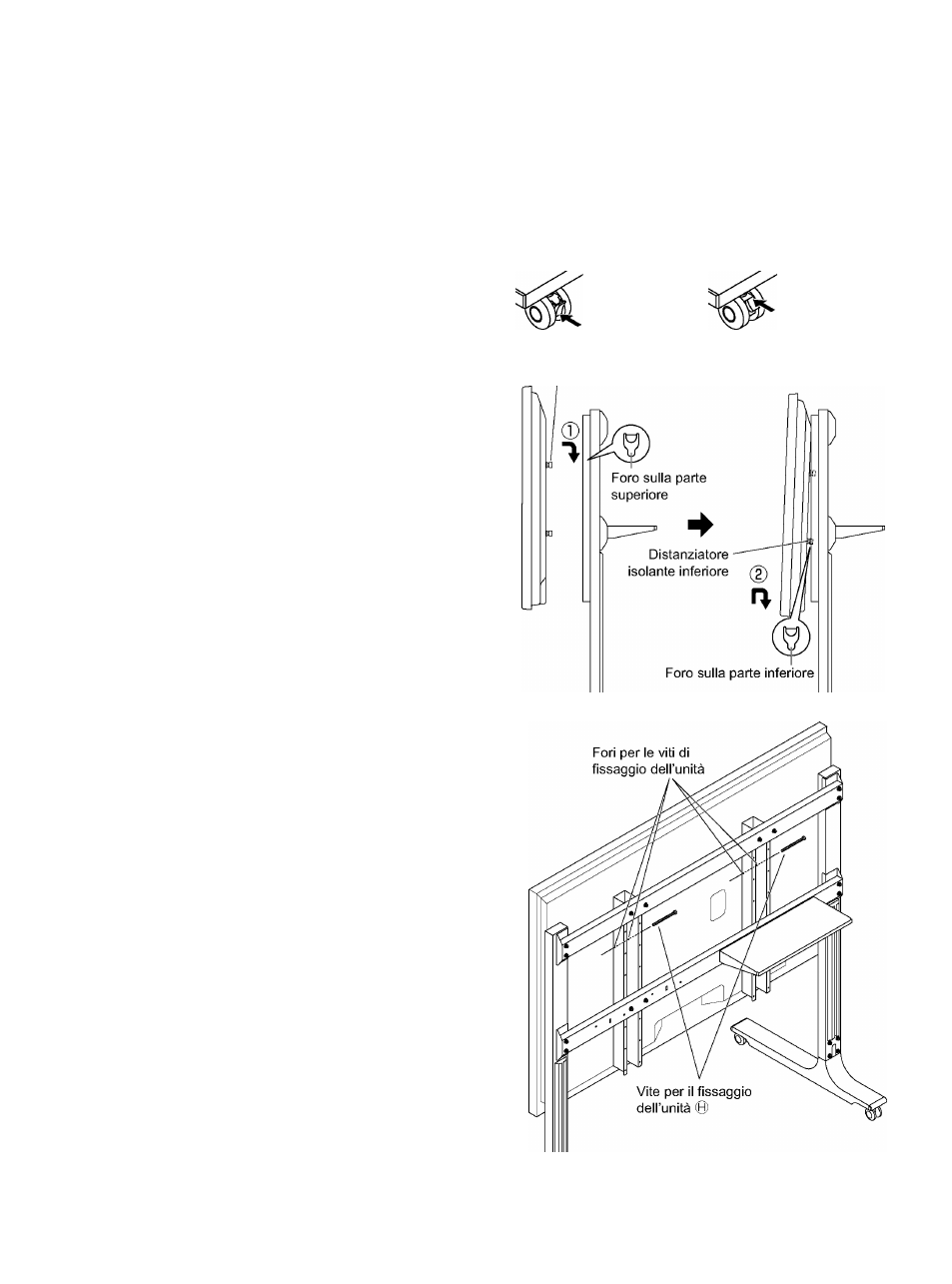

Blocco e sblocco rotelle orientabili
Rotella orientabile bloccata Rotella orientabile sbloccata
Spingere la parte
inferiore deiia
ieva Spingere ia
parte superiore
deiia ieva
O
c
CD
"cD
1. Montaggio dello schermo
0Agganciare i distanziatori isolanti superiori dello
schermo agli intagli nella parte superiore del
supporto mobile, quindi abbassare lentamente lo
schermo in posizione.
©Sollevare leggermente lo schermo e inserire i
distanziatori isolanti inferiori nei fori nella parte
inferiore del supporto mobile, quindi abbassare lo
schermo in posizione.
Distanziatore isoiante superiore
Non sollevare lo schermo più del necessario.
• Se si solleva troppo lo schermo, questo potrebbe
cadere provocando infortuni.
2. Fissaggio dello schermo
Serrare saldamente le viti (2) perfissare l’unità ®
nei fori delle viti sulla parte superiore della staffa
di montaggio (2).
(Coppia di serraggio: da1,2a1,5 N-m)
Assicurarsi di fissare le viti a destra e a sinistra per
mettere in sicurezza l’unità © ed evitare che lo schermo
cada.
