Montaggio
o
c
CD
"cD

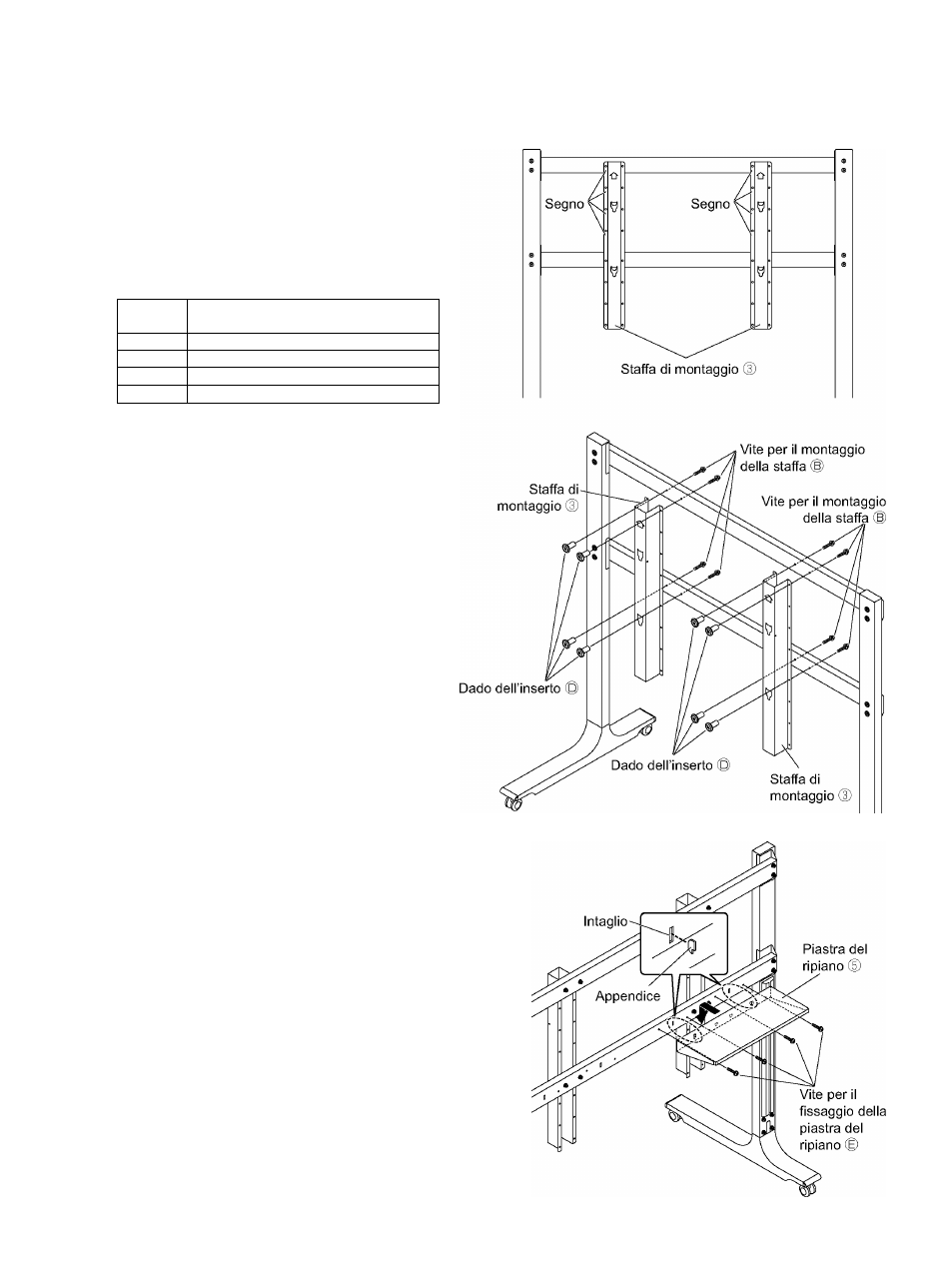

4. Impostare lo schermo all’altezza
desiderata scegliendo tra le opzioni (4).
Dalla tabella sottostante, selezionare
i fori delle viti per fissare le staffe di
montaggio ® ai raccordi (superiore/
inferiore) ®.
Unità: mm
Segno
Centro dello schermo
(Distanza dalla superficie del pavimento)
A 1047
B 1147
C 1247
D 1347
5. Utilizzando i fori delle viti selezionati
nel passaggio 4, fissare le staffe di
montaggio ® ai raccordi (superiore/
inferiore) ® con le viti per il montaggio
della staffa ® ( 8 ) e i dadi dell’inserto @
(8).
(Coppia di serraggio: da1,8a 2,2 N-m)
6. Fissare la piastra del ripiano ® (1) sulla
parte posteriore del raccordo inferiore
con le viti per il fissaggio della piastra del
ripiano © (4). (Può essere fissata sia sul
lato destro che sinistro.)
(Coppia di serraggio: da1,2a1,5 N-m)
