Montaje
o
IC
CD
Q.
W
LU

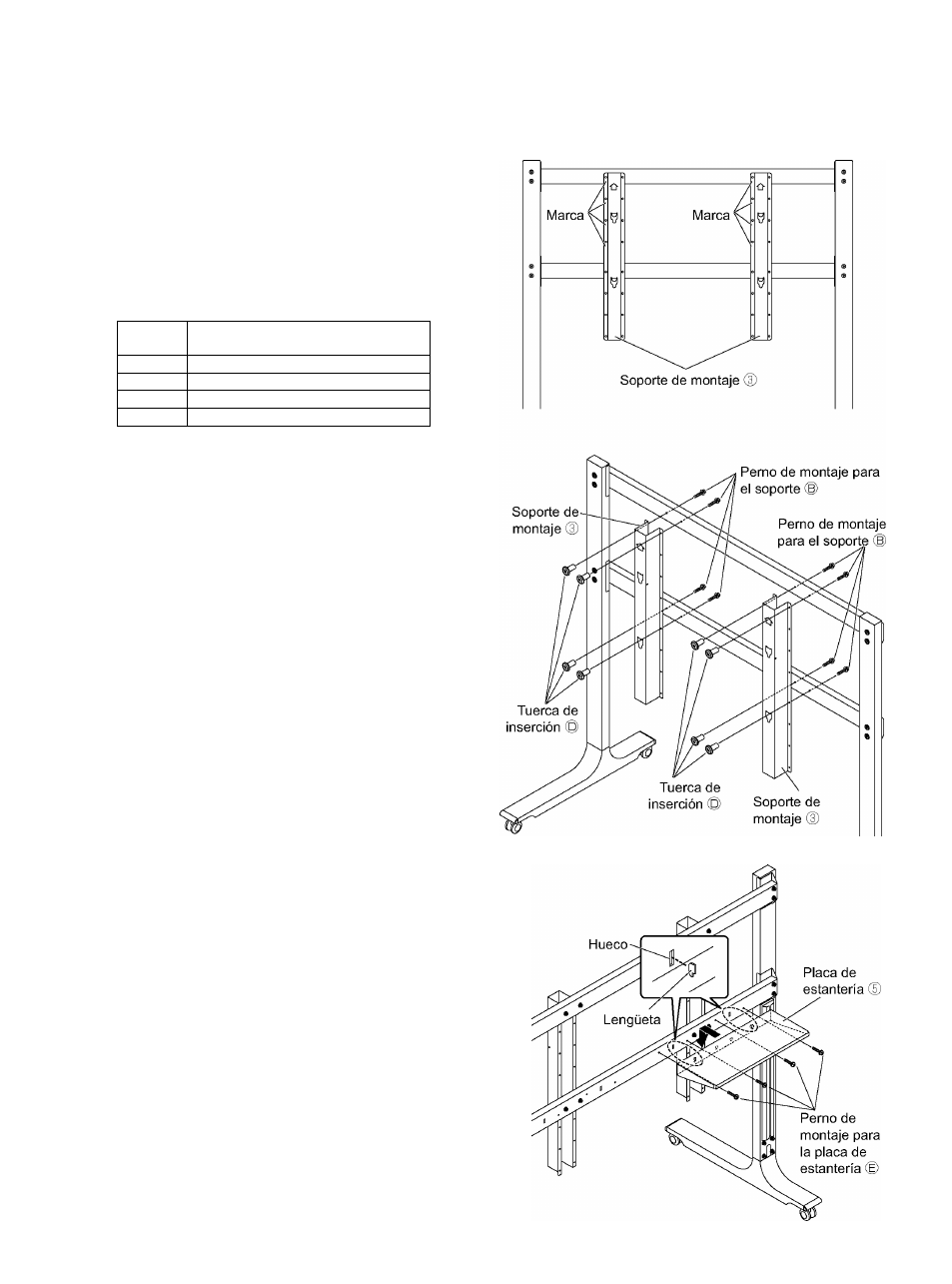

4. Coloque la pantalla a la altura que desee,
eligiendo una de las opciones (4).
En la tabla de abajo, seleccione los
orificios de los pernos para la instalación
de los soportes de montaje ® en
las fijaciones (parte superior/parte
inferior) ®.
Unidad: mm
Marca
Centro de la pantalla
(Distancia desde la superficie del suelo)
A 1047
B 1147
c 1247
D 1347
5. Utilizando los orificios para los pernos
seleccionados en el paso 4, instale los
soportes de montaje ® en las fijaciones
(parte superior/parte inferior) ® con los
pernos de montaje para el soporte ® (8)
y las tuercas de inserción @ (8).
(Par de apriete: 1,8 a 2,2 N-m)
6. Instale la placa de estantería ® (1)en la
parte posterior de la fijación inferior con
los pernos de montaje para las placas de
estantería ® (4). (Se puede instalar en el
lado derecho o en el lado izquierdo).
(Parde apriete: 1,2a1,5 N-m)
62
